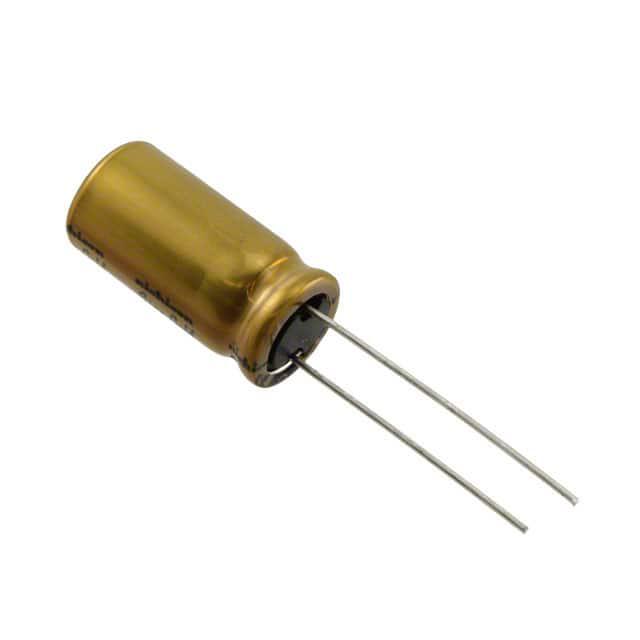

UFG1J101MPM

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 63V ±20% 1000h@ 85°C 255mA@ 120Hz,382.5mA@ 10kHz 插件,D10xL20mm 通孔安装 10mm*20mm*22mm
供应商型号: 493-15085-ND
供应商: Digi-Key
标准整包数: 1400
NICHICON 铝电解电容 UFG1J101MPM

UFG1J101MPM概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的电容元件,特别适用于需要高容量和良好频率响应的应用场景。这些电容器的主要类型为UFG(High Grade Standard Type),特别适合音频设备。UFG系列铝电解电容器采用先进的蚀刻工艺,保证了声音质量的丰富低音和清晰高音表现。

    技术参数


    以下是UFG系列铝电解电容器的技术规格:
    - 温度范围:-40°C 至 +85°C
    - 额定电压范围:6.3 V 至 100 V
    - 额定电容范围:1 µF 至 10000 µF
    - 电容容差:± 20% (在120 Hz,20°C下)
    - 泄漏电流:在20°C下,施加额定电压1分钟后,泄漏电流不超过0.01CV 或 3 µA,取较大值。
    - 损耗角正切(tan δ):在85°C下,施加额定电压1000小时后,在20°C恢复时,各额定电压下的最大tan δ值分别为:6.3V - 0.22,10V - 0.19,16V - 0.16,25V - 0.14,35V - 0.12,50V - 0.10,63V - 0.09,80V - 0.09,100V - 0.08。
    - 低温度稳定性:-25°C / +20°C 和 -40°C / +20°C 的阻抗比(最大值)分别为:6.3V - 4,8V - 3,10V - 3,16V - 2,25V - 2,35V - 2,50V - 2,63V - 2,80V - 2,100V - 2。
    - 耐久性:在85°C无负载储存1000小时后,进行电压处理(符合JIS C 5101-4 4.1条款),满足上述规定。
    - 自举寿命:根据存储条件和使用情况而定。
    - 标记:黑色字母印在金色套管上。
    - 测量频率:120 Hz
    - 初始测量误差:单位不超过16V或直径不大于6.3mm时,电容变化在±20%以内;单位不低于25V或直径大于6.3mm时,电容变化在±15%以内。
    - 阻抗比:最大值见上述列表。
    - 其他电气特性:详见技术手册。

    产品特点和优势


    UFG系列铝电解电容器的特点在于其“Fine Gold” MUSE声学系列,特别适合高级音频设备。这种电容器采用了先进的蚀刻技术,提供了丰富的低音和清晰的高音表现。此外,UFG系列产品完全符合RoHS指令(2011/65/EU,(EU)2015/863),确保了环保和安全。

    应用案例和使用建议


    应用案例
    UFG系列铝电解电容器广泛应用于音频设备,如家庭影院系统、音乐播放器等。这些电容器能够提供出色的频率响应和低失真率,从而提升音频体验。
    使用建议
    在使用UFG系列铝电解电容器时,应确保工作温度在规定的范围内,并且避免过高的电压。定期检查电容器的外观和性能,以确保其正常运行。

    兼容性和支持


    UFG系列铝电解电容器具有良好的兼容性,可以与多种电子设备和组件配合使用。制造商提供详细的技术支持和维护服务,包括安装指导和故障排除指南。

    常见问题与解决方案


    常见问题及解决方案
    1. 泄漏电流过大:
    - 检查电容器的安装是否正确,是否存在短路现象。如果发现安装不当或短路,重新安装并确保连接牢固。

    2. 音质不佳:
    - 确认电容器的工作环境和温度是否符合要求。如发现问题,调整电容器的工作环境或更换合适的电容器。

    3. 使用寿命缩短:
    - 检查电容器的工作电压是否超过额定值。如发现问题,降低工作电压或更换适合更高电压等级的电容器。

    总结和推荐


    UFG系列铝电解电容器凭借其卓越的声音质量和稳定的工作性能,在音频设备中表现优异。其先进的蚀刻技术和符合RoHS标准的设计使其成为市场上最受欢迎的产品之一。综合来看,强烈推荐使用UFG系列铝电解电容器,特别是在对音质有较高要求的音频设备中。

UFG1J101MPM参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 255mA@ 120Hz,382.5mA@ 10kHz
工作寿命 1000h@ 85°C
长*宽*高 10mm*20mm*22mm
通用封装 插件,D10xL20mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UFG1J101MPM厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFG1J101MPM数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFG1J101MPM UFG1J101MPM数据手册

UFG1J101MPM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ $ 0.3973 ¥ 3.3246
库存: 0
起订量: 1400 增量: 1
交货地:
最小起订量为:1400
合计: ¥ 0
