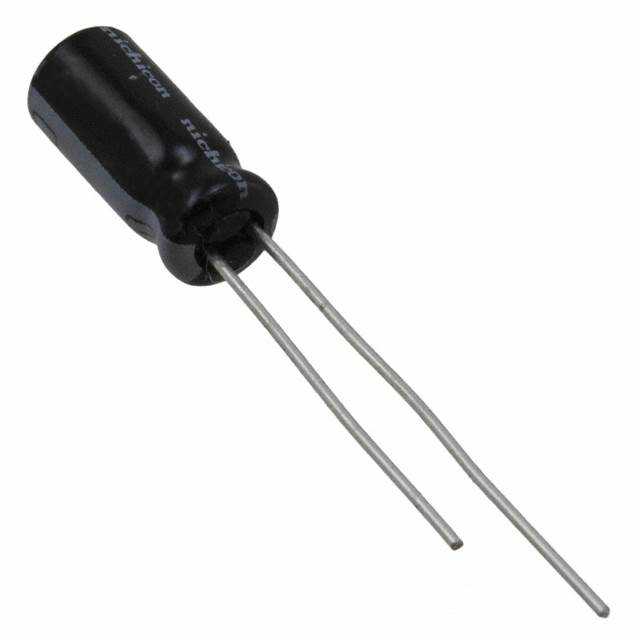

UKL1H4R7KDDANA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 50V ±10% 1000h@ 105°C 45mA@ 120Hz 通孔安装 11mm(宽度)*11mm(高度)
供应商型号: CSCS-UKL1H4R7KDDANA
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UKL1H4R7KDDANA

UKL1H4R7KDDANA概述

    # 铝电解电容器 UKL 低泄漏电流产品介绍

    产品简介


    铝电解电容器 UKL 系列是标准低泄漏电流系列,适用于多种电子应用。此系列产品符合RoHS指令(2011/65/EU, (EU)2015/863),具有出色的性能和可靠性。UKL系列采用径向引线设计,适用于广泛的温度范围和电压条件,主要应用于工业控制、电源供应、通信设备和其他需要高稳定性的场合。

    技术参数


    以下是铝电解电容器 UKL 系列的关键技术参数:
    - 工作温度范围:-40°C 至 +85°C(最大至105°C的产品可定制)
    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:1.5µF 至 10000µF
    - 电容容差:±20%(M)/ ±10%(K)
    - 泄漏电流:1分钟内(直径≤10mm,高度≤12.5mm时)或2分钟内(直径≥10mm,高度≥16mm时),泄漏电流不超过0.002CV或0.2µA(两者取大值)
    - 损耗角正切(tanδ):最大150%,且不超过初始值
    - 阻抗比:见下表
    - 额定纹波电流:见下表
    - 使用寿命:当在85°C条件下存储1000小时后,按JISC5101-4第4.1条进行电压处理,在20°C条件下测试,须符合上述规定

    产品特点和优势


    UKL系列具有以下特点和优势:
    - 低泄漏电流:显著降低电容器的泄漏电流,提高电路的整体效率和稳定性。
    - 宽温范围:支持在-40°C至+85°C范围内正常工作,甚至更高温度条件也可定制。
    - 符合RoHS标准:确保无铅,环保安全。
    - 高可靠性:通过严格的测试验证,保证长寿命和高稳定性。
    - 径向引线设计:方便安装,适合多种电路板布局。

    应用案例和使用建议


    应用案例
    - 工业控制:用于电机驱动、传感器接口等
    - 电源供应:作为滤波电容器,提高输出稳定性
    - 通信设备:为通信模块提供稳定的储能和滤波
    使用建议
    - 选择合适的型号:根据具体应用场景选择合适的额定电压和电容值。
    - 温度管理:在高温环境下使用时,考虑使用耐高温型号。
    - 电路保护:在设计电路时加入必要的过压保护措施,以延长电容器寿命。

    兼容性和支持


    - 兼容性:UKL系列与其他标准尺寸和类型的铝电解电容器高度兼容,便于替换和升级。
    - 技术支持:制造商提供详尽的技术文档和应用指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题一:电容器失效或泄露电流异常增加
    解决方案:
    - 检查使用环境:确认工作温度未超过规定范围。
    - 检查电路:确认电路中没有过高电压或浪涌冲击。
    问题二:电容器电容量变化超出容许范围
    解决方案:
    - 重新校准或更换:如超过容差范围,建议重新校准或更换新的电容器。

    总结和推荐


    综上所述,铝电解电容器 UKL 系列凭借其低泄漏电流、宽工作温度范围和高可靠性,成为众多应用领域的理想选择。它不仅能够有效提升电路的稳定性和寿命,还具备良好的兼容性和技术支持。因此,对于需要高性能电容器的应用,强烈推荐使用UKL系列铝电解电容器。

UKL1H4R7KDDANA参数

参数
电容值 4.7μF
额定电压 50V
容差 ±10%
ESR-等效串联电阻 -
纹波电流 45mA@ 120Hz
工作寿命 1000h@ 105°C
长*宽*高 11mm(宽度)*11mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UKL1H4R7KDDANA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKL1H4R7KDDANA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKL1H4R7KDDANA UKL1H4R7KDDANA数据手册

UKL1H4R7KDDANA封装设计

查看详情并下载
Symbol
Footprint
3D Model
