首页  >  产品百科  >  UWZ1H101MCL1GS

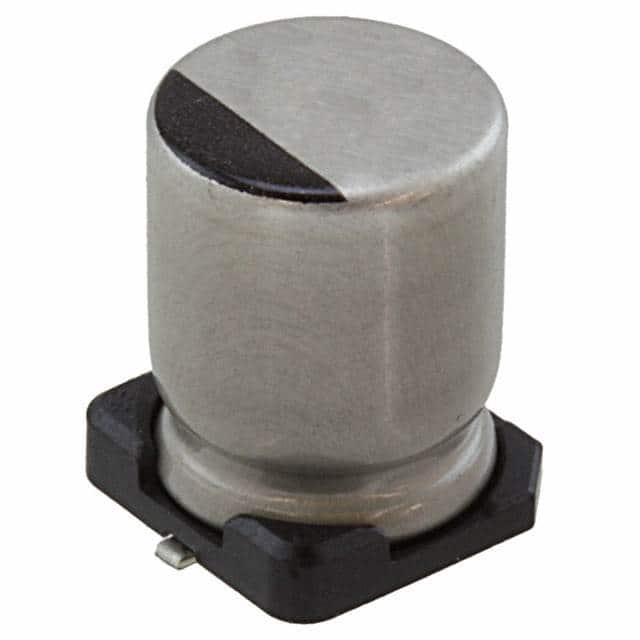

UWZ1H101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 50V ±20% 1000h@ 105°C 140mA@ 120Hz,210mA@ 10kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: UWZ1H101MCL1GS
供应商: nichicon
标准整包数: 8000
NICHICON 铝电解电容 UWZ1H101MCL1GS

UWZ1H101MCL1GS概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于电子设备中的被动元件,主要用于存储和释放电能。本手册介绍的GS系列铝电解电容器,提供多种尺寸(φD × L)和额定电压选择(6.3V至50V),适用于广泛的工业和消费类电子产品。其主要功能是稳定电源电压、滤波以及储能,典型应用领域包括开关电源、照明设备、家用电器及通信设备。

    2. 技术参数


    | 参数 | 描述 |

    | 类型 | 铝电解电容器 |
    | 尺寸范围 | φ4mm 至 φ10mm |
    | 额定电压 | 6.3V 至 50V |
    | 额定容量范围 | 1µF 至 1500µF |
    | 容差 | ±20% |
    | 工作温度范围 | -55°C 至 +105°C |
    | 漏电流 | ≤0.01CV 或 3µA(较高者为准) |
    | 损耗角正切 (tan δ) | ≤0.30 @ 6.3V,最大值随电压增加而减小 |
    | 焊接耐热性 | 通过260°C峰值回流焊测试 |

    3. 产品特点和优势


    - 宽温范围适应性:能够在极端温度条件下保持稳定的电性能。
    - 高可靠性:经过高温高湿老化测试,保证长寿命。
    - 自动贴装支持:符合RoHS标准,可适配自动化生产设备。
    - 高频特性:适合高频滤波及信号处理需求。

    4. 应用案例和使用建议


    案例一:开关电源设计
    - 在开关电源中,采用GS系列电容器能够有效减少输出纹波并提高转换效率。
    - 建议根据负载变化调整电容器数量以优化性能。
    案例二:照明设备应用
    - GS系列电容器非常适合LED驱动电路,用于平滑直流电。
    - 使用时注意电容器的工作电压不得超过其额定值,并确保良好的散热条件。
    建议:在选择电容器时,务必考虑实际电路所需的额定电压和容量,并根据应用环境选择合适的型号。

    5. 兼容性和支持


    - 兼容性:该系列产品与主流自动贴装设备兼容,方便批量生产。
    - 支持服务:厂商提供全面的技术文档和技术支持,包括详细的设计指南和样品服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 漏电流偏大 | 确保安装环境干燥无潮气,避免过压运行。 |
    | 输出纹波较大 | 检查电容器的额定容量和额定电压是否匹配电路需求。 |
    | 安装后失效 | 检查回流焊工艺参数是否符合要求,重新焊接可能解决部分问题。 |

    7. 总结和推荐


    综上所述,GS系列铝电解电容器以其宽广的工作温度范围、高可靠性及适用性强的特点,在多个领域展现出显著优势。尤其适合需要高性能、高可靠性的电子设备中使用。因此,我们推荐GS系列作为各类电源管理电路的理想选择。对于设计工程师而言,应根据具体应用场景合理选型,并遵循手册中的指导进行正确安装和调试。
    如需进一步技术支持,请联系供应商获取更详细的资料和支持服务。

UWZ1H101MCL1GS参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 140mA@ 120Hz,210mA@ 10kHz
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UWZ1H101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWZ1H101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWZ1H101MCL1GS UWZ1H101MCL1GS数据手册

UWZ1H101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.8193
40000+ ¥ 0.7837
80000+ ¥ 0.7481
库存: 800000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 6554.4
