UPW1H821MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 820μF 50V ±20% 8000h@ 105°C 1.815A@ 120Hz,2.42A@ 100 kHz 2420 通孔安装 18mm*20mm*22mm
供应商型号: UA-UPW1H821MHD6TN
供应商: 海外现货
标准整包数: 250

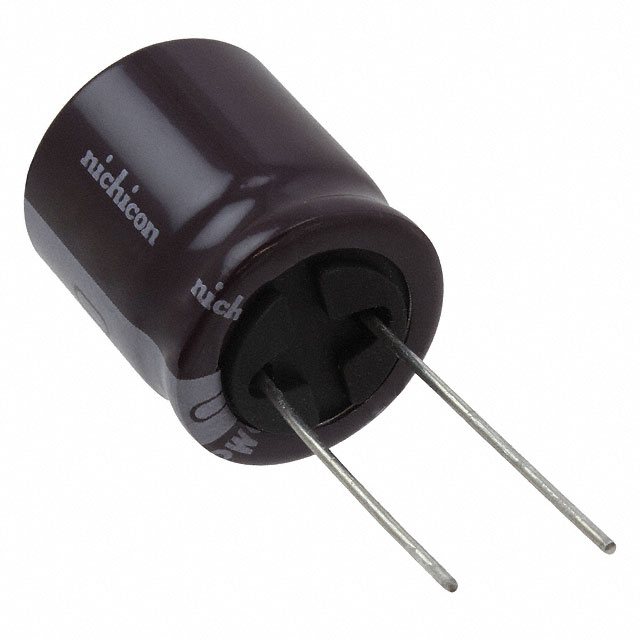

NICHICON 铝电解电容 UPW1H821MHD6TN

UPW1H821MHD6TN概述

    # 铝电解电容器 — UPW 系列

    产品简介


    UPW系列铝电解电容器是一款专门为开关电源设计的小型化、低阻抗、高可靠性的铝电解电容器。与UPM系列相比,UPW系列具有更小的外形尺寸和更低的阻抗,在高温运行条件下表现出色,能够满足长时间工作的需求。该系列产品符合RoHS指令(2011/65/EU)和欧盟法规(EU)2015/863,同时通过了AEC-Q200标准认证,确保了产品在严苛环境下的稳定性。
    主要功能
    - 小巧的体积设计,适用于紧凑型电路布局。
    - 低阻抗特性,特别适合高频开关电源的应用场景。
    - 超长使用寿命,可在高达8000小时的工作时间内保持性能稳定。
    应用领域
    UPW系列铝电解电容器广泛应用于各类开关电源、逆变器、变频器等电力电子设备中,特别是在需要高性能、高可靠性的工业控制、通信设备及消费电子产品中发挥重要作用。

    技术参数


    | 参数 | 值 |

    | 额定电压范围 | 6.3V ~ 450V |
    | 额定电容范围 | 0.47µF ~ 15000µF |
    | 容差 | ±20% @ 120Hz, 20°C |
    | 工作温度范围 | -55°C ~ +105°C (-40°C ~ +105°C @ 160~450V) |
    | 频率系数 | 见附录表格 |
    | 泄漏电流 | ≤0.03CV 或 4µA(取大值) |
    | 损耗角正切 | 见附录表格 |

    产品特点和优势


    1. 小型化设计:相较于传统型号,UPW系列具有更小的封装尺寸,适合现代电子设备的小型化趋势。
    2. 低阻抗与高可靠性:在宽广的频率范围内展现出优异的阻抗特性,尤其适用于高频应用。
    3. 长寿命特性:通过严格的耐久性测试,在恶劣环境下也能维持长期稳定的性能表现。
    4. 环保合规:全面符合RoHS指令及相关国际环保标准,环保友好。
    5. 行业认可:AEC-Q200认证表明其能够在车载及其他高要求环境中正常运作。

    应用案例和使用建议


    典型应用场景
    - 开关电源:用于直流滤波,提供平稳的输出电压。
    - 逆变器模块:帮助改善功率因数并减少谐波干扰。
    - 变频器控制板:提高系统的整体效率和响应速度。
    使用建议
    1. 在选择电容器时,需根据具体应用的需求匹配合适的额定电压和电容值。
    2. 确保良好的散热条件以延长电容器的使用寿命。
    3. 根据实际操作环境调整额定工作温度,避免过热损坏。

    兼容性和支持


    UPW系列电容器与其他主流品牌的同类产品具有良好的兼容性,可轻松替换。制造商提供了详尽的技术支持文档以及客户咨询服务,以确保用户能够高效地集成该产品至其系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查是否超出额定工作温度范围,必要时更换 |
    | 容量下降较快 | 确认是否存在过度充放电或外部短路现象 |
    | 产品寿命短 | 检查周围环境温度是否过高,适当降低工作温度 |

    总结和推荐


    综合评估
    UPW系列铝电解电容器以其卓越的性能、紧凑的设计和高可靠性赢得了市场的广泛认可。无论是从尺寸还是从工作性能上来看,它都展现了强大的竞争优势,非常适合对体积和性能都有较高要求的应用场合。
    推荐结论
    强烈推荐将UPW系列铝电解电容器用于需要高性能、高可靠性的开关电源及其他电力电子设备中。无论是在成本效益方面还是在技术支持层面,该系列产品都展现了极高的性价比和市场竞争力。

UPW1H821MHD6TN参数

参数
电容值 820μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 1.815A@ 120Hz,2.42A@ 100 kHz
长*宽*高 18mm*20mm*22mm
通用封装 2420
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UPW1H821MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1H821MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1H821MHD6TN UPW1H821MHD6TN数据手册

UPW1H821MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.54 ¥ 4.5252
1250+ $ 0.5025 ¥ 4.211
库存: 750
起订量: 500 增量: 250
交货地:
最小起订量为:500
合计: ¥ 2262.6
