PLV1D221MDL1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 20V ±20% 25mΩ 3000h@ 105°C 2.4A@ 100 kHz 通孔安装 8mm*12mm*12mm
供应商型号: N-PLV1D221MDL1TD
供应商: 云汉优选
标准整包数: 1

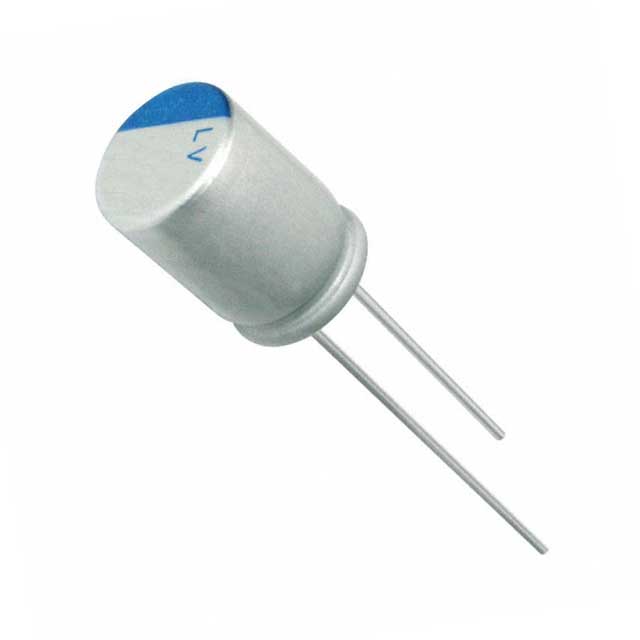

NICHICON 铝电解电容 PLV1D221MDL1TD

PLV1D221MDL1TD概述


    产品简介


    CAT.8100H是一款高性能的导电聚合物铝固体电解电容器(PLV系列),广泛应用于电源管理和电池充电设备等领域。这类电容器以其高纹波电流处理能力、低等效串联电阻(ESR)和高耐压值而著称。它们适用于需要长期稳定运行的应用场合,例如汽车电子、工业控制设备及消费电子产品等。

    技术参数


    - 温度范围:-55°C至+105°C
    - 额定电压:16V至100V
    - 额定容量范围:6.8µF至470µF
    - 容差:±20%(120Hz,20°C)
    - 损耗角正切(tan δ):≤规定值(120Hz,20°C)
    - ESR:≤规定值(100kHz,20°C)
    - 漏电流:≤初始值(2分钟应用额定电压后,20°C)

    产品特点和优势


    CAT.8100H系列具有以下特点:
    - 高电压(高达100V),低ESR,高纹波电流处理能力。
    - 长寿命,达到3000小时(105°C)。
    - 引线型设计,符合无铅回流焊条件。
    - 符合RoHS指令(2011/65/EU)。
    - AEC-Q200认证,确保汽车级应用的可靠性。

    应用案例和使用建议


    CAT.8100H电容器常用于要求高可靠性及长寿命的电源管理系统,例如电动汽车电池充电电路和工业自动化控制系统。在这些应用中,其优越的温度稳定性及高耐压能力使得系统能够在极端环境下保持稳定运行。
    使用建议:
    1. 在高湿度环境中使用时,应注意保证良好的密封性以防止内部腐蚀。
    2. 对于需要快速响应的应用,选择较小的容量值(如6.8µF)可以提高瞬态响应速度。
    3. 在使用过程中,定期监测电容器的ESR和容差变化,以确保其始终处于最佳工作状态。

    兼容性和支持


    CAT.8100H系列电容器兼容市场上常见的PCB设计规范。制造商提供全面的技术支持和售后服务,包括产品定制、技术咨询和故障排除指导。如果您需要更详细的信息或特定的支持服务,请直接联系我们的技术支持团队。

    常见问题与解决方案


    - 问题1:电容器表面出现裂纹或变形。
    解决方案:检查电容器的安装位置是否受到物理应力影响,避免在安装过程中过度弯曲或扭曲引脚。

    - 问题2:电容器容量下降明显。
    解决方案:测量电容器的ESR和tan δ值,以判断是否存在老化现象。如果ESR过高,考虑更换电容器。
    - 问题3:焊接过程中电容器损坏。
    解决方案:遵循正确的焊接条件(预热150-200°C,10秒以内达到峰值温度265°C)。如果发现损坏,检查焊接条件是否正确执行。

    总结和推荐


    CAT.8100H是一款专为高可靠性和长寿命应用设计的优质电容器,具备出色的温度稳定性和高耐压能力。它适用于各种复杂的电源管理场景,表现出卓越的性能和耐用性。我们强烈推荐这款产品给那些寻求高效、稳定解决方案的设计工程师和采购经理们。

PLV1D221MDL1TD参数

参数
电容值 220μF
额定电压 20V
容差 ±20%
ESR-等效串联电阻 25mΩ
工作寿命 3000h@ 105°C
纹波电流 2.4A@ 100 kHz
长*宽*高 8mm*12mm*12mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

PLV1D221MDL1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PLV1D221MDL1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PLV1D221MDL1TD PLV1D221MDL1TD数据手册

PLV1D221MDL1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
