UVR2A330MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 100V ±20% 2000h@ 85°C 180mA@ 120Hz,360mA@ 10kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: UVR2A330MPD
供应商: nichicon
标准整包数: 3000

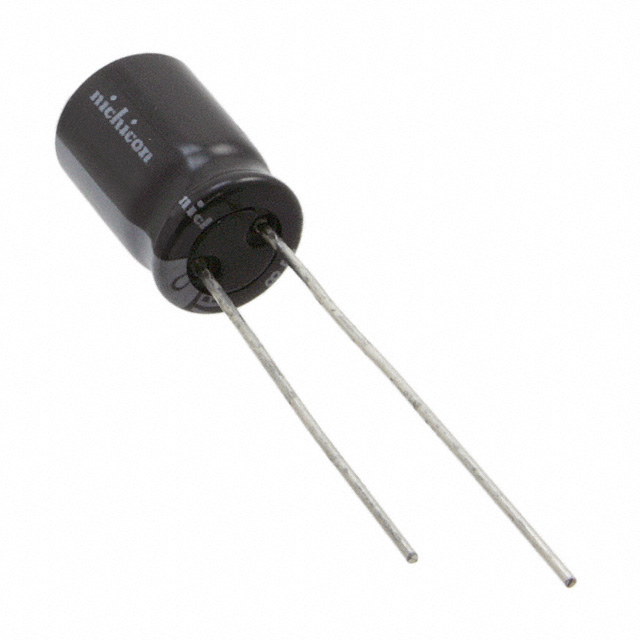

NICHICON 铝电解电容 UVR2A330MPD

UVR2A330MPD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键组件。其主要特点是具有高容量和较低的成本,适用于娱乐电子设备、电源管理和其他需要较大容量电容的应用场景。本文将详细介绍该款铝电解电容器的技术参数、产品特点、应用案例、兼容性及常见问题解决方案。

    技术参数


    该款铝电解电容器的主要技术规格如下:
    - 工作温度范围:–40至+85°C(6.3V到400V),–25至+85°C(450V)
    - 额定电压范围:6.3至450V
    - 额定电容范围:0.47至33000µF
    - 容差:±20%
    - 泄漏电流:小于等于初始指定值
    - 损耗角正切(tan δ):
    - 额定电压(V):6.3,最大值:0.28
    - 额定电压(V):10,最大值:0.24
    - 额定电压(V):16,最大值:0.20
    - 额定电压(V):25,最大值:0.16
    - 额定电压(V):35,最大值:0.14
    - 额定电压(V):50,最大值:0.12
    - 额定电压(V):63,最大值:0.10
    - 额定电压(V):100,最大值:0.08
    - 额定电压(V):160至315,最大值:0.20
    - 额定电压(V):350至450,最大值:0.25
    - 阻抗比(频率系数):
    - 额定电压(V):6.3,最大值:5
    - 额定电压(V):10,最大值:4
    - 额定电压(V):16,最大值:3
    - 额定电压(V):25,最大值:2
    - 额定电压(V):35,最大值:2
    - 额定电压(V):50,最大值:2
    - 额定电压(V):63,最大值:2
    - 额定电压(V):100,最大值:2
    - 额定电压(V):160至200,最大值:3
    - 额定电压(V):250至350,最大值:4
    - 额定电压(V):400,最大值:6
    - 额定电压(V):450,最大值:15

    产品特点和优势


    - 宽工作温度范围:能够在极端温度环境下正常工作。
    - 高可靠性:符合RoHS标准(2011/65/EU,(EU)2015/863),确保产品环保安全。
    - 优秀的电气性能:低损耗角正切和低泄漏电流保证了稳定的性能表现。
    - 长寿命:经过严格的耐久测试,保证产品在长期使用后的性能稳定。

    应用案例和使用建议


    该铝电解电容器广泛应用于音频设备、开关电源、电视、显示器等娱乐电子设备中。例如,在音频设备中,该电容器可以用于滤波和耦合电路,提高音质和稳定性。在使用时,建议注意以下几点:
    - 电路设计:确保电路设计符合电容器的额定电压和电容值要求。
    - 散热管理:在高温环境下使用时,注意良好的散热管理,避免过热损坏。
    - 环境适应性:根据具体应用选择合适的温度范围内的电容器型号。

    兼容性和支持


    该铝电解电容器与市场上大多数电子设备兼容,能够满足广泛的市场需求。制造商提供详尽的产品文档和技术支持,以确保用户在使用过程中获得最佳效果。如有疑问,可联系技术支持团队获取帮助。

    常见问题与解决方案


    以下列出了用户可能遇到的一些常见问题及其解决办法:
    1. 电容器爆炸或损坏:
    - 解决办法:检查电路设计,确保额定电压和电容值符合要求;确保良好的散热条件,避免过热。
    2. 电容器失效或漏电:
    - 解决办法:检查是否存在焊接不良或机械损伤;重新测试泄漏电流,必要时更换电容器。
    3. 音质不佳或不稳定:
    - 解决办法:检查音频电路的设计和连接方式;确保电容器放置在合适的位置以减少干扰。

    总结和推荐


    综上所述,该铝电解电容器具备出色的性能、可靠性和适用性,适用于多种电子设备的应用需求。特别是其在高湿度、高温环境下的稳定表现使其成为娱乐电子设备领域的理想选择。对于需要高性能电容器的项目,我们强烈推荐使用此款铝电解电容器。

UVR2A330MPD参数

参数
电容值 33μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 180mA@ 120Hz,360mA@ 10kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UVR2A330MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR2A330MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR2A330MPD UVR2A330MPD数据手册

UVR2A330MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.3957
15000+ ¥ 0.3785
30000+ ¥ 0.3613
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1187.1
