首页  >  产品百科  >  UZS1C470MCL1GB

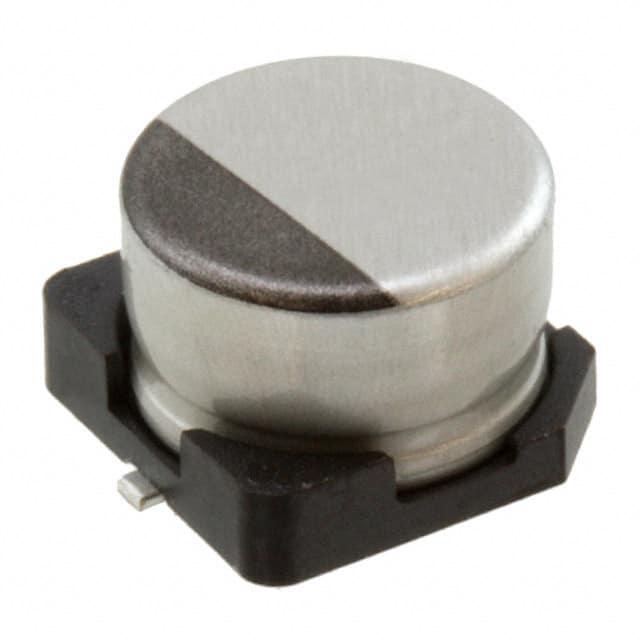

UZS1C470MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 16V ±20% 2000h@ 85°C 58mA@ 120Hz,87mA@ 10kHz SMD 贴片安装 6.6mm*6.6mm*4.6mm
供应商型号: UZS1C470MCL1GB
供应商: nichicon
标准整包数: 20000
NICHICON 铝电解电容 UZS1C470MCL1GB

UZS1C470MCL1GB概述

    电子元器件产品技术手册:铝电解电容器

    产品简介


    本技术手册介绍的是110 CAT.8100H型铝电解电容器。这是一种用于表面贴装的芯片式电容器,专为高密度印刷电路板(PCB)设计。产品具有高可靠性和优异的电气性能,适用于各种自动化装配机器。该产品符合RoHS指令(2011/65/EU),并经过AEC-Q200认证,是一款高品质、高性能的铝电解电容器。

    技术参数


    - 系列名称:UZS
    - 类型编号系统:16V 10µF
    - 尺寸规格:4.5mm高
    - 额定电压范围:4V至50V
    - 额定电容范围:1µF至220µF
    - 电容容差:±20%
    - 泄漏电流:在20°C下施加额定电压2分钟后不超过0.01 CV或3μA,取较大值
    - 损耗角正切(tan δ):最大0.50 @ 4V,0.14 @ 50V
    - 存储寿命:在85°C无负载储存1000小时后,按照JIS C 5101-4条款4.1进行电压处理,在20°C时满足耐久性要求
    - 温度范围:-40°C至+85°C
    - 阻焊热稳定性:保持在250°C的热板上30秒后,满足规定的特性要求

    产品特点和优势


    1. 高可靠性:符合AEC-Q200标准,确保产品的长期稳定性和可靠性。
    2. 宽温范围:-40°C至+85°C的温度范围,适合各种恶劣环境。
    3. 表面贴装设计:适用于自动装配机的带状包装,便于大规模生产。
    4. 合规性:符合RoHS指令,环保且对人体安全。
    5. 高耐久性:在高温条件下长时间储存后仍能保持良好的电气性能。

    应用案例和使用建议


    - 应用案例:本产品广泛应用于汽车电子、工业控制、通信设备、消费电子等领域。例如,在汽车电子中用于电源管理和滤波;在工业控制设备中用于平滑直流输出。
    - 使用建议:
    - 在安装前检查产品型号是否符合设计要求,避免误用。
    - 确保在适当的温度范围内使用,以保证最佳性能。
    - 定期检查和维护,确保长期稳定运行。

    兼容性和支持


    - 兼容性:该产品适用于所有符合RoHS标准的自动化装配线,可以与多种自动贴装设备兼容。
    - 支持:如需更多信息或技术支持,请联系厂家获取详细资料。

    常见问题与解决方案


    1. 问题:在高温环境下电容值变化大。
    - 解决办法:确认是否在规定温度范围内使用,避免超温操作。
    2. 问题:产品出现泄漏电流过大。
    - 解决办法:检查是否在规定的额定电压和温度范围内使用,避免过压。
    3. 问题:电容值不在规定的容差范围内。
    - 解决办法:确认电容是否处于正常工作状态,如发现异常请立即停用并联系技术支持。

    总结和推荐


    本款110 CAT.8100H型铝电解电容器凭借其出色的性能、高可靠性及广泛的应用领域,是市场上一款优秀的电容器产品。其广泛的应用领域、严格的生产标准和优质的售后服务使其在市场上具备较强的竞争力。综上所述,我们强烈推荐使用这款产品。

UZS1C470MCL1GB参数

参数
电容值 47μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 58mA@ 120Hz,87mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 6.6mm*6.6mm*4.6mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UZS1C470MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UZS1C470MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UZS1C470MCL1GB UZS1C470MCL1GB数据手册

UZS1C470MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ ¥ 0.6754
库存: 200000
起订量: 20000 增量: 20000
交货地:
最小起订量为:20000
合计: ¥ 13508
