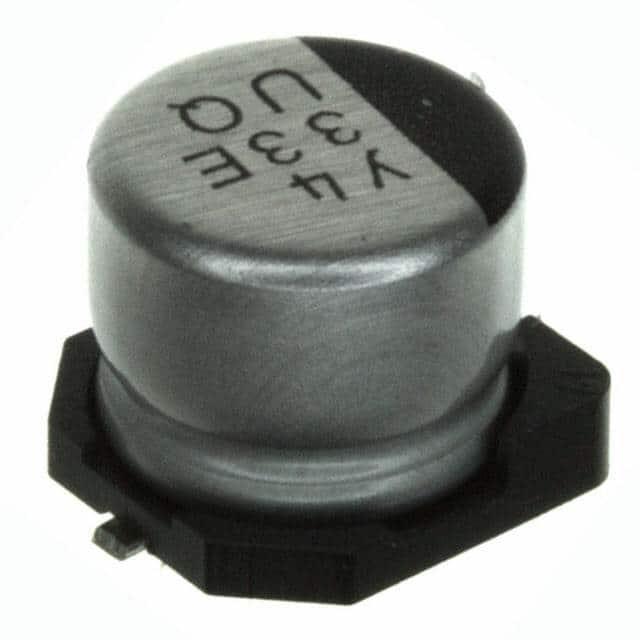

UUQ1H100MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 50V ±20% 1000h@ 105°C 30mA@ 120Hz,45mA@ 10kHz SMD 贴片安装 6.6mm*6.6mm*5.4mm
供应商型号: 493-3208-2-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UUQ1H100MCL1GB

UUQ1H100MCL1GB概述


    产品简介


    电子元器件产品:铝电解电容器
    本产品为铝电解电容器,主要用于音频设备等领域。它适用于宽温度范围内的声学系列,并且能够适应自动贴装机的带料输送要求。符合RoHS指令(2011/65/EU)标准,确保环保合规性。电容器广泛应用于各种电子设备中,如音频设备、工业控制、消费电子和通讯设备等。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | –40°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 1µF 至 1000µF |
    | 容量公差 | ± 20% (120Hz, 20°C) |
    | 泄漏电流 | 应用额定电压 1 分钟后,在 20°C 时泄漏电流不大于 0.03CV 或 4 µA,以较大者为准 |
    | 损耗角正切 (tan δ) | 120Hz 下,测量频率 120Hz,20°C 时不超过 ± 20% 的初始值 |
    | 低温稳定性 | 额定电压下在 105°C 环境中保持 1000 小时后恢复到 20°C,电容变化在 ± 20% 内 |
    | 使用寿命 | 在无负载情况下在 105°C 环境中存放 1000 小时后,经过电压处理,符合耐久性指标 |
    | 防焊接热冲击 | 在250°C的热板上放置30秒,移除后恢复到20°C仍能符合特性要求 |

    产品特点和优势


    1. 宽温度范围适应性:能够在极端的–40°C至+105°C的温度范围内稳定工作。
    2. 高可靠性:在高温环境下长时间运行后,仍然保持优秀的电容稳定性和低泄漏电流特性。
    3. 自动贴装兼容性:设计考虑到了自动贴装工艺的需求,可以实现高效组装。
    4. 环保材料:符合RoHS标准,使用无铅材料制造,对环境友好。
    5. 长使用寿命:在高温度条件下也表现出色,能够在高温环境下长时间使用而不损坏。

    应用案例和使用建议


    应用案例
    铝电解电容器广泛应用于各种音频设备中,例如音响系统、耳机放大器等。它们还能用于工业控制、消费电子和通讯设备,特别是在需要宽温范围和高可靠性的场合。
    使用建议
    1. 环境适应性:由于该电容器具有广泛的温度适应性,因此可以在不同气候条件下的环境中使用。
    2. 散热管理:在高电流工作环境下,要注意良好的散热管理,避免过热导致性能下降。
    3. 安装注意事项:选择合适的安装位置以减少振动和机械应力的影响。推荐采用带自动贴装机的带料输送方式,提高生产效率。

    兼容性和支持


    本产品与市面上常见的音频设备和其他兼容设备高度兼容。厂家提供详细的技术文档和应用指南,并设有专业的技术支持团队,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 泄漏电流过高
    - 解决方案:检查电路板是否过载或短路,更换损坏的电容器。
    2. 电容值不稳定
    - 解决方案:确保电容器的工作环境温度符合要求,更换不稳定的电容器。
    3. 设备噪声增加
    - 解决方案:确认电容器是否老化或存在机械损伤,必要时更换新的电容器。

    总结和推荐


    综上所述,这款铝电解电容器凭借其宽温度范围、高可靠性、环保特性和自动贴装兼容性,在市场上具有很强的竞争力。我们强烈推荐这款产品用于需要宽温范围和高可靠性的应用场合。无论是音频设备还是其他高端电子设备,这款电容器都能满足严格的性能要求。

UUQ1H100MCL1GB参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 30mA@ 120Hz,45mA@ 10kHz
长*宽*高 6.6mm*6.6mm*5.4mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UUQ1H100MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUQ1H100MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUQ1H100MCL1GB UUQ1H100MCL1GB数据手册

UUQ1H100MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
