首页  >  产品百科  >  UUL1V220MCL1GS

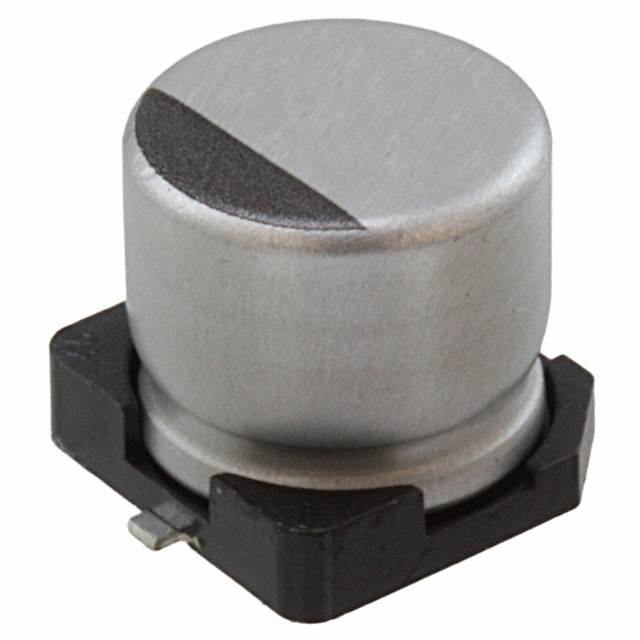

UUL1V220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 35V ±20% 5000h@ 105°C 42mA@ 120Hz,63mA@ 10kHz 5101-4 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: UNP-UUL1V220MCL1GS
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UUL1V220MCL1GS

UUL1V220MCL1GS概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是广泛应用于电源滤波、旁路、耦合等领域的电子元器件。这类电容器以其高容量和良好的价格性能比而受到青睐。它们通常用于需要稳定电压和存储大量电荷的应用场合,如消费电子、汽车电子、工业控制等领域。

    技术参数


    以下是所提取的手册中的技术规格和性能参数:
    | 参数 | 规格 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定容量范围 | 1μF 至 1000μF |
    | 容量公差 | ±20% (120Hz, 20°C) |
    | 泄漏电流 | 应用额定电压2分钟后,泄漏电流不超过0.01CV 或 3μA (最大) |
    | 损耗角正切 (tan δ) | 最大值为:50V: 0.12;35V: 0.13;25V: 0.16;16V: 0.20;6.3V: 0.32;10V: 0.24 |
    | 低温稳定性 | 在-40°C时,损耗角正切不超过初始值的±30% |
    | 耐久性 | 105°C下持续5000小时后仍符合标准 |
    | 存储寿命 | 105°C下无负载存放1000小时后仍符合标准 |
    | 焊接耐热性 | 在250°C的热板上保持30秒后仍符合标准 |
    | 封装代码 | UUL, UUL长寿命,UUA |
    | 外形尺寸 | φ4至φ6.3 和 φ8、φ10 |

    产品特点和优势


    1. 长期寿命:该电容器具有5000小时的负载寿命,在105°C条件下表现出色。
    2. 高温适应性:能够在-40°C到+105°C的宽温度范围内正常工作。
    3. 高性能:低损耗角正切(tan δ)值使得其在高频下的性能更加稳定。
    4. RoHS合规:符合环保要求,无铅无卤。
    5. 高可靠性:通过了AEC-Q200认证,适用于汽车和其他高可靠性应用。

    应用案例和使用建议


    这些铝电解电容器广泛应用于电源管理电路、逆变器、LED驱动电路、通信设备等。使用时应注意:
    - 确保电压和容量匹配需求,避免过压使用。
    - 储存时注意环境温度,避免高温或低温导致电容性能下降。
    - 焊接时确保热板温度控制在规范内,避免热冲击对电容器造成损害。

    兼容性和支持


    该系列电容器与其他标准表面贴装设备兼容。厂商提供详细的焊接指导和土地尺寸推荐,确保安装质量和长期稳定运行。

    常见问题与解决方案


    1. Q: 如何正确处理高温度下的焊接过程?
    - A: 使用热风枪或回流焊机,控制加热温度不超过250°C,并在焊接后进行适当的冷却。
    2. Q: 如何确定电容器是否失效?
    - A: 通过测量电容值和泄漏电流来判断,如果超过规定范围,则需要更换。
    3. Q: 如何储存电容器以延长使用寿命?
    - A: 应在20°C左右的环境中储存,并尽量避免高温和湿度。

    总结和推荐


    综上所述,这款铝电解电容器凭借其优秀的性能参数和广泛的适用范围,是众多应用场景的理想选择。尤其适用于需要长时间稳定工作的高可靠性系统。推荐用户在采购和使用时遵循厂商提供的具体指导,以获得最佳效果。

UUL1V220MCL1GS参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 42mA@ 120Hz,63mA@ 10kHz
长*宽*高 6.6mm*6.6mm*6.1mm
通用封装 5101-4
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUL1V220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUL1V220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUL1V220MCL1GS UUL1V220MCL1GS数据手册

UUL1V220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.114 ¥ 0.9633
库存: 16000
起订量: 104 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.96
