首页  >  产品百科  >  UHV1C101MDD1TD

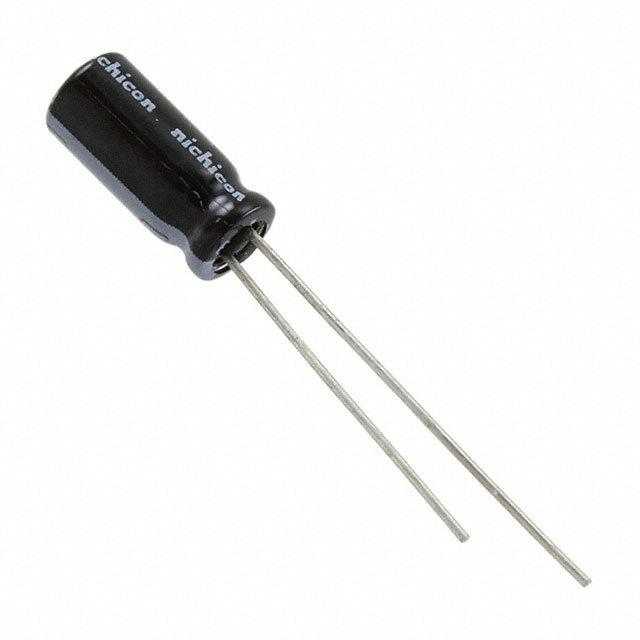

UHV1C101MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 16V ±20% 5000h@ 105°C 144mA@ 120Hz,360mA@ 100kHz 通孔安装 12.5mm(高度)
供应商型号: UHV1C101MDD1TD-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UHV1C101MDD1TD

UHV1C101MDD1TD概述

    铝电解电容器 UHV

    产品简介


    铝电解电容器 UHV 系列属于高压低阻抗电解电容器,专为高频范围下的使用而设计。该系列产品具有较低的阻抗,较小的体积,同时能承受高纹波电流。符合欧盟的RoHS指令(2011/65/EU,EU 2015/863),并且通过了日本可靠性中心的认证(Reliability Center for Electronic Component, Japan-Certification No. RCJ-03-23C)。这些电容器广泛应用于各种电子设备中,如电源管理系统、变频器、LED驱动器、医疗设备等。

    技术参数


    - 类别温度范围: –40至+105°C
    - 额定电压范围: 6.3至35V
    - 额定电容范围: 47至8200μF
    - 容差: ±20%(120Hz,20°C)
    - 漏电流: 应用额定电压2分钟,漏电流不超过0.01CV或3μA(取两者较大值)
    - 损耗角正切(tan δ): 最大值视额定电压而定,电容大于1000μF时每增加1000μF则增加0.02
    - 耐久性: 在105°C条件下施加额定纹波电流6000小时后,电容器恢复到20°C,峰电压不应超过额定电压
    - 频率系数: 额定纹波电流的频率系数为:47-150μF:0.75;220-560μF:0.85;680-1800μF:0.87;2200-3900μF:0.90;4700-8200μF:0.95

    产品特点和优势


    1. 较低阻抗: 在高频范围下表现出更低的阻抗,适合高频率应用。
    2. 高纹波电流能力: 能够承受更高的纹波电流,提高了系统的稳定性和可靠性。
    3. 小型化设计: 较小的外形尺寸使得安装更加灵活,适用于空间受限的应用场合。
    4. 环保合规: 符合RoHS指令,满足现代电子产品的环保要求。
    5. 高可靠性: 通过日本可靠性中心认证,表明其在长时间运行中具有极高的稳定性。

    应用案例和使用建议


    UHV系列铝电解电容器在多种应用场景中均表现出色,例如在电源管理系统的滤波环节、LED驱动器中作为储能元件,以及在变频器中进行直流母线滤波。使用过程中应注意以下几点:
    - 在高功率系统中使用时,需考虑散热设计以避免过热。
    - 使用环境温度较高时,应选择更高额定电压的产品以确保稳定运行。
    - 保持电路板布局紧凑且散热良好,以延长电容器的使用寿命。

    兼容性和支持


    UHV系列电容器与大多数标准电路板兼容。制造商提供详细的规格表和技术文档,以便于集成到现有系统中。同时,厂家还提供了良好的技术支持和服务,帮助客户解决使用过程中的各种问题。

    常见问题与解决方案


    1. 问: 电容器温度过高怎么办?
    - 答: 检查是否散热不良,调整布局或添加散热片;检查电容器工作环境是否超出额定温度范围,必要时更换高耐温等级的电容器。
    2. 问: 电容器漏电流过大怎么办?
    - 答: 确认是否超过额定工作条件,减少纹波电流或降低工作温度;更换符合要求的电容器。
    3. 问: 电容器寿命短怎么办?
    - 答: 检查是否存在过度纹波电流或高温情况,改善电路设计以减少这些因素的影响。

    总结和推荐


    总体来看,UHV系列铝电解电容器凭借其优秀的特性,在众多应用中表现优异。特别是在需要高可靠性、高纹波电流承载能力和紧凑设计的应用场合中,具有明显的优势。强烈推荐用于高性能电子设备中,尤其是对空间有限和环境适应性强的场合。

UHV1C101MDD1TD参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 144mA@ 120Hz,360mA@ 100kHz
长*宽*高 12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 弹夹装

UHV1C101MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1C101MDD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1C101MDD1TD UHV1C101MDD1TD数据手册

UHV1C101MDD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
