UWT1C681MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 16V ±20% 1000h@ 105°C 310mA@ 120Hz,465mA@ 10kHz 贴片安装 10.3mm*10.3mm*10mm
供应商型号: 11M-UWT1C681MNL1GS
供应商: 云汉优选
标准整包数: 1

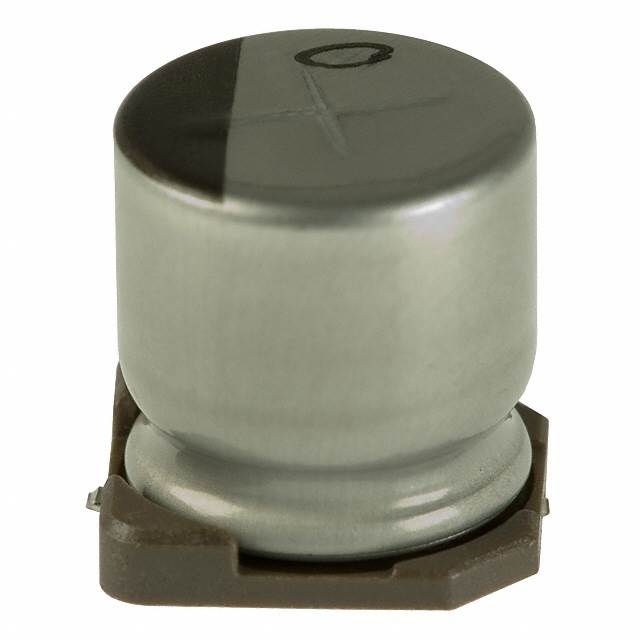

NICHICON 铝电解电容 UWT1C681MNL1GS

UWT1C681MNL1GS概述


    产品简介


    CAT.8100E系列铝电解电容器是一款专为表面贴装设计的产品,适用于高密度印刷电路板(PCB)。该系列电容器采用宽温度范围芯片,可在-55°C至+105°C的极端环境下稳定工作。CAT.8100E系列具有出色的电气特性和长时间的使用寿命,广泛应用于电源管理、工业控制、通信设备、消费电子产品等多个领域。

    技术参数


    - 额定电压范围:4V至50V
    - 额定电容范围:0.1µF至1500µF
    - 容差:±20%
    - 工作温度范围:-55°C至+105°C
    - 泄漏电流:在额定电压施加2分钟后,泄漏电流不超过0.01CV或3µA(取较大值)
    - 损耗角正切(tanδ):最大值见下表
    - 端子极性:有正负之分
    - 尺寸代码:见下表
    | φD (mm) | L (mm) | 额定电压(V) | tanδ (MAX.) |
    ||
    | 3 | 5.4 | 4 | 0.40 |
    | 4 | 5.4 | 6.3 | 0.30 |
    | 5 | 5.4 | 10 | 0.24 |
    | 6.3 | 5.4 | 16 | 0.20 |
    | 6.3 | 7.7 | 25 | 0.16 |
    | 8 | 10 | 35 | 0.14 |
    | 10 | 10 | 50 | 0.14 |

    产品特点和优势


    1. 宽温范围:能够在极端温度环境下稳定工作,适应各种恶劣条件。
    2. 高可靠性:通过严格的耐热测试和长期存储试验,确保长时间稳定运行。
    3. 高性能:低ESR和高频响应特性使其适合高频开关电源和信号滤波等应用。
    4. RoHS合规:符合环保标准,有利于绿色制造和环境保护。

    应用案例和使用建议


    应用案例
    - 电源管理:用于直流滤波、交流旁路和输出滤波等。
    - 工业控制:适用于电机驱动、变频器等高要求的应用场合。
    - 通信设备:作为储能电容,提高系统的可靠性和稳定性。
    使用建议
    - 在焊接时要遵循正确的焊接工艺,避免因高温导致损坏。
    - 根据具体应用选择合适的电容量和电压等级,确保最佳性能。
    - 注意保持良好的散热条件,以延长电容器的使用寿命。

    兼容性和支持


    - 兼容性:本系列产品与现有的自动贴片机兼容,适用于自动生产和组装流程。
    - 支持:厂商提供详细的使用手册和技术支持,包括最小订单量、封装规格和打标规范等。

    常见问题与解决方案


    1. Q: 如何正确标识电压?
    - A: 标记方式详见手册第1页,不同尺寸和电压的电容器标记方法略有差异。
    2. Q: 产品在高温下的表现如何?
    - A: 按照手册,产品需经过1000小时105°C的老化处理,仍能保持规定的性能指标。
    3. Q: 是否可以定制特定规格的产品?
    - A: 可以根据需求进行定制,详情请咨询供应商。

    总结和推荐


    CAT.8100E系列铝电解电容器以其宽温度范围、高可靠性及优异的电气性能,成为各种应用的理想选择。其高性价比和广泛应用使得它在市场上具备很强的竞争力。我们强烈推荐使用这一系列产品,尤其是在需要在严苛环境下工作的场合。
    希望上述信息能够帮助您更好地了解并应用CAT.8100E系列铝电解电容器。如需进一步的技术支持或订购信息,请联系我们的技术支持团队。

UWT1C681MNL1GS参数

参数
电容值 680μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 310mA@ 120Hz,465mA@ 10kHz
长*宽*高 10.3mm*10.3mm*10mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWT1C681MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWT1C681MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWT1C681MNL1GS UWT1C681MNL1GS数据手册

UWT1C681MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.62
50+ ¥ 0.56
300+ ¥ 0.5
库存: 980
起订量: 10 增量: 500
交货地:
最小起订量为:1
合计: ¥ 0.62
