UPW1H470MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 50V ±20% 2000h@ 105°C 300mA@ 100kHz,90mA@ 120Hz 通孔安装 6.3mm*11mm*11mm
供应商型号: CSJ-ST50359026
供应商: 海外现货
标准整包数: 1

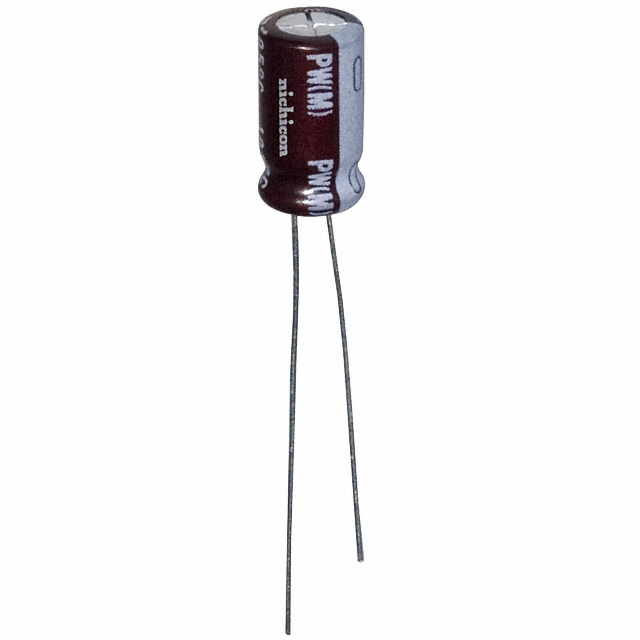

NICHICON 铝电解电容 UPW1H470MED

UPW1H470MED概述

    铝电解电容器(Aluminum Electrolytic Capacitors)

    产品简介


    铝电解电容器是一种常见的电容器类型,广泛应用于电源管理和信号处理等领域。这种电容器以其高容量和相对低的成本著称。我们的UPW系列铝电解电容器具有较小的尺寸和较低的阻抗,特别适用于开关电源供应和其他高频应用。这些电容器还具有高可靠性和长寿命,能够在各种恶劣环境中稳定运行。

    技术参数


    - 额定电压范围: 6.3 V 至 450 V
    - 额定电容范围: 0.47 μF 至 15000 μF
    - 容差: ±20%
    - 工作温度范围: -55℃ 至 +105℃
    - 泄漏电流: 1分钟后的泄漏电流不超过0.03CV 或者 4 μA,以较高者为准。
    - 损耗角正切 (tan δ): 见下表
    - 稳定性: 在低温条件下稳定性良好
    - 耐久性: 符合标准条件下的耐久性测试
    - 存储寿命: 无负载存储105℃下1000小时后性能良好
    | 额定电压(V) | tan δ (最大值) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160-250 | 0.15 |
    | 315-350 | 0.20 |
    | 400-450 | 0.25 |

    产品特点和优势


    UPW系列铝电解电容器具备多种优势,使其成为市场上最具竞争力的产品之一。以下是它们的主要特点:
    - 小体积和低阻抗: UPW系列比UM系列更小巧,具有更低的阻抗,适用于小型化设计。
    - 高可靠性: 经过2000小时至8000小时的高压实验,依然保持高可靠性。
    - 符合环保标准: 全面符合RoHS和AEC-Q200标准。
    - 使用寿命长: 能够长时间稳定运行,适用于长期使用的应用场合。

    应用案例和使用建议


    UPW系列铝电解电容器广泛应用于开关电源、工业控制设备、汽车电子、消费电子产品等多个领域。以下是一些典型的应用场景:
    - 开关电源: 用于电源管理,确保电源系统的高效稳定运行。
    - 工业控制: 在电机驱动、传感器等领域,起到滤波和平滑电压的作用。
    - 汽车电子: 适用于发动机管理系统、车灯控制等。
    在使用这些电容器时,建议遵循以下几点建议:
    - 确保适当的散热: 由于工作环境可能较为恶劣,良好的散热可以延长使用寿命。
    - 正确选择型号: 根据具体应用选择合适的电容值和电压等级。
    - 合理布局: 确保电路设计中的布局合理性,减少干扰和损耗。

    兼容性和支持


    UPW系列铝电解电容器与大多数标准PCB设计兼容,可直接安装使用。制造商提供了详尽的技术支持和售后服务,如有任何问题,可随时联系技术支持团队获取帮助。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题。以下是几个典型问题及解决方案:
    - 问题1: 电容器出现泄漏电流过大。
    - 解决方法: 检查电容器的工作电压是否超过额定值,检查安装过程中是否有焊接不良等情况。

    - 问题2: 容量衰减严重。
    - 解决方法: 检查工作环境是否超出温度范围,更换为适合温度范围的电容器。

    总结和推荐


    总体来说,UPW系列铝电解电容器凭借其独特的技术优势和广泛应用领域,成为了市场上极具竞争力的产品。无论是从尺寸、阻抗还是可靠性方面考虑,这些电容器都是理想的选择。强烈推荐使用UPW系列铝电解电容器,尤其在需要高可靠性和稳定性的应用场合。

UPW1H470MED参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 300mA@ 100kHz,90mA@ 120Hz
长*宽*高 6.3mm*11mm*11mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1H470MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1H470MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1H470MED UPW1H470MED数据手册

UPW1H470MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
