UPH2G151MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 400V ±20% 2000h@ 105°C 1.335A@ 10 kHz,890mA@ 120Hz 通孔安装 18mm*31.5mm*33.5mm
供应商型号: UPH2G151MHD6
供应商: TME
标准整包数: 1

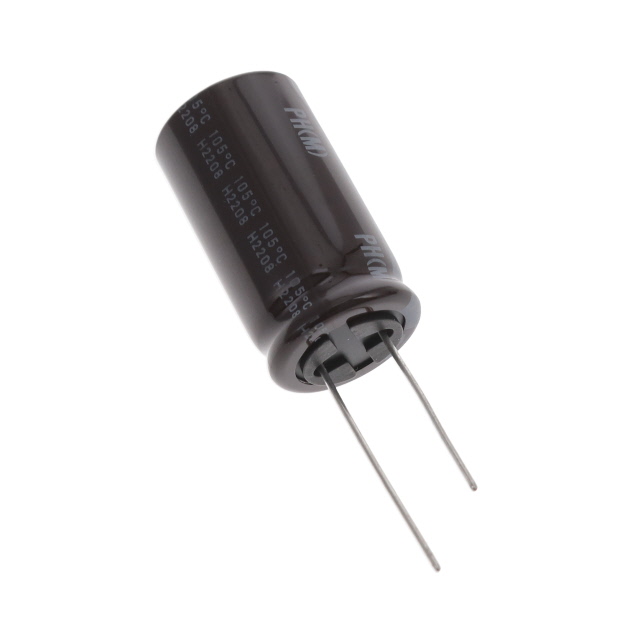

NICHICON 铝电解电容 UPH2G151MHD6

UPH2G151MHD6概述

    铝电解电容器技术手册:UPH系列高压小型化电容器

    一、产品简介


    铝电解电容器是一种广泛应用的电子元器件,以其高容量和低漏电流著称。UPH系列是专为高压应用设计的小型化铝电解电容器,适合于荧光灯镇流器等需要高纹波电流的场合。其额定电压范围从400V到450V,额定电容范围从27μF到220μF,温度适应性广,可工作于–40°C至+105°C之间。UPH系列符合RoHS指令(2011/65/EU)和欧盟附加要求(EU)2015/863,确保环保合规。

    二、技术参数


    | 参数 | 规格 |

    | 工作温度范围 | –40°C 至 +105°C |
    | 额定电压范围 | 400V 至 450V |
    | 额定电容范围 | 27μF 至 220μF |
    | 容量公差 | ±20%(120Hz,20°C) |
    | 泄漏电流 | ≤ 0.04CV + 100μA(1分钟后) |
    | 损耗角正切(tan δ) | 最大值:400V=0.15,420V=0.20,450V=0.20 |
    | 稳定性(低温) | –25°C 至 +20°C |
    | 使用寿命(105°C负载) | ≥2000小时 |
    | 标识 | 白色印刷于深棕色套管上 |

    三、产品特点和优势


    1. 高纹波电流承载能力:UPH系列电容器能够承受高纹波电流,适合高频开关电源及镇流器等对纹波电流要求高的应用场景。
    2. 长使用寿命:在105°C环境下具有2000小时的使用寿命,满足长时间运行的需求。
    3. 环保设计:符合RoHS指令和欧盟附加法规,有助于减少环境污染。
    4. 紧凑尺寸:采用小型化设计,占用空间少,便于集成于各种设备中。

    四、应用案例和使用建议


    UPH系列电容器广泛应用于荧光灯镇流器和其他需要高压、高纹波电流的应用场景。建议在选择电容器时,根据具体应用需求选择合适的额定电压和电容值,同时注意安装位置以避免热累积效应。

    五、兼容性和支持


    UPH系列电容器与其他标准电路板元件高度兼容,易于集成到现有设计中。制造商提供详尽的技术文档和支持服务,包括设计指南和故障排除手册,以帮助客户快速部署和优化系统性能。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电容器失效 | 确保良好的散热设计,降低工作温度 |
    | 泄漏电流过大 | 检查是否存在外部短路或绝缘损坏 |
    | 长期存储后性能下降 | 在使用前进行充分预充电 |

    七、总结和推荐


    UPH系列铝电解电容器凭借其高可靠性、紧凑设计和环保特性,在高压、高纹波电流应用领域表现出色。其卓越的性能使其成为许多工业和消费电子产品中的理想选择。综上所述,我们强烈推荐该系列产品用于需要高性能电容器的应用场合。

UPH2G151MHD6参数

参数
电容值 150μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.335A@ 10 kHz,890mA@ 120Hz
长*宽*高 18mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPH2G151MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPH2G151MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPH2G151MHD6 UPH2G151MHD6数据手册

UPH2G151MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2505 ¥ 55.2926
10+ $ 5.4125 ¥ 42.0768
50+ $ 3.8752 ¥ 31.576
300+ $ 3.4965 ¥ 28.7469
库存: 170
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.29
