QXK2G154KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 150nF ±10% 涤纶 400V 200V 通孔安装 20.5mm*6.6mm*12.8mm
供应商型号: QXK2G154KTPTZH
供应商: 期货订购
标准整包数: 5

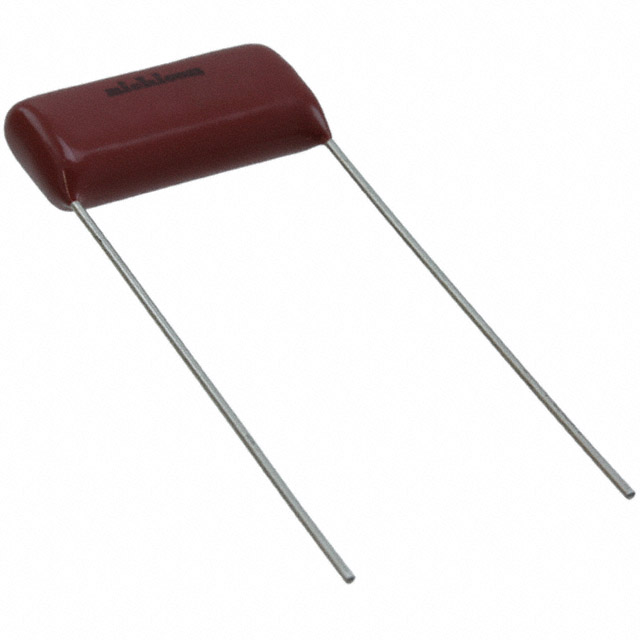

NICHICON 薄膜电容 QXK2G154KTPTZH

QXK2G154KTPTZH概述

    # 塑料薄膜电容器(PLASTIC FILM CAPACITORS)技术手册

    产品简介


    塑料薄膜电容器是一种高性能的电容产品,主要用于高频率的应用场合。这类电容器采用聚酯薄膜作为介质,覆盖真空蒸发金属层,具有自愈能力和非感应结构设计。外层通过液体环氧树脂浸渍,并涂覆阻燃环氧树脂涂层,使其具备出色的湿度抗性。该类产品设计紧凑,可以覆盖较大的电容量范围,能够承受交流电压和大电流。此外,它们符合RoHS指令(2011/65/EU),环保且可靠。

    技术参数


    - 温度范围:-40°C 至 +105°C(额定温度为85°C)
    - 额定电压(UR):250 VDC、400 VDC、630 VDC
    - 额定电容范围:0.01 µF 至 3.3 µF
    - 额定电容公差:± 5%(J)、± 10%(K)
    - 介电损耗正切值:1 kHz、20°C 时≤ 0.8%
    - 绝缘电阻:C ≤ 0.33 µF 时≥ 9000 MΩ;C > 0.33 µF 时≥ 3000 MΩ
    - 耐压能力:
    - 极间耐压:额定电压×175%,1至5秒
    - 极间与覆盖耐压:额定电压×200%,1至5秒
    - 封装材料:阻燃环氧树脂

    产品特点和优势


    塑料薄膜电容器具有以下显著特点和优势:
    - 高可靠性:产品结构设计优良,自愈能力强,可有效延长使用寿命。
    - 卓越的高频性能:特别适合于高频电路应用,如通信设备和电机启动等。
    - 湿度抗性:采用双层环氧树脂涂层,有效抵抗湿气侵蚀,保证长期稳定运行。
    - 兼容性:符合RoHS标准,环保安全,适用于多种现代电子设备。

    应用案例和使用建议


    应用场景
    - 滤波器:用于通信设备中,改善信号纯净度。
    - 直流隔离:确保直流信号不会传递到不希望的地方。
    - 耦合:在信号传输过程中保持信号的完整性。
    - 交流电路:例如电机启动、充电放电、照明、噪声抑制等。
    使用建议
    - 请根据实际需求选择合适的额定电压和电容值。
    - 在安装时注意焊接工艺,以确保最佳性能。
    - 在高频率电路中,参照表格2和表格3的数据进行选型。

    兼容性和支持


    这些电容器在交流电路中适用,但不建议用于跨线应用。制造商提供详细的安装指南和技术支持服务,以确保正确使用和优化性能。

    常见问题与解决方案


    常见问题及解决方法
    - 问题:电容器频繁损坏。
    - 解决方法:检查电路是否过载,确保电容器承受的电压不超过额定值。
    - 问题:信号失真。
    - 解决方法:检查电容值是否匹配电路要求,适当调整。
    - 问题:噪音较大。
    - 解决方法:考虑使用更大容量的电容器,或者调整其他相关元件。

    总结和推荐


    塑料薄膜电容器以其高可靠性、卓越的高频性能、优秀的湿度抗性和广泛的适用性,在现代电子设备中具有重要的应用价值。它不仅在通信设备中表现优异,也在电机启动和照明控制等场合发挥重要作用。如果您需要一种可靠的高频率电容器来满足您的应用需求,我们强烈推荐您选择这款产品。
    综上所述,这款塑料薄膜电容器值得在各种电子设备中推广使用。

QXK2G154KTPTZH参数

参数
电容值 150nF
容差 ±10%
介电材料 涤纶
额定电压-AC 200V
额定电压-DC 400V
ESR-等效串联电阻 -
长*宽*高 20.5mm*6.6mm*12.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2G154KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2G154KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2G154KTPTZH QXK2G154KTPTZH数据手册

QXK2G154KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
