首页  >  产品百科  >  UVR1E331MPD1TD

UVR1E331MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 25V ±20% 2000h@ 85°C 440mA@ 120Hz,660mA@ 10kHz 插件 通孔安装 10mm*12.5mm*14mm
供应商型号: 1822611
供应商: 海外现货
标准整包数: 1

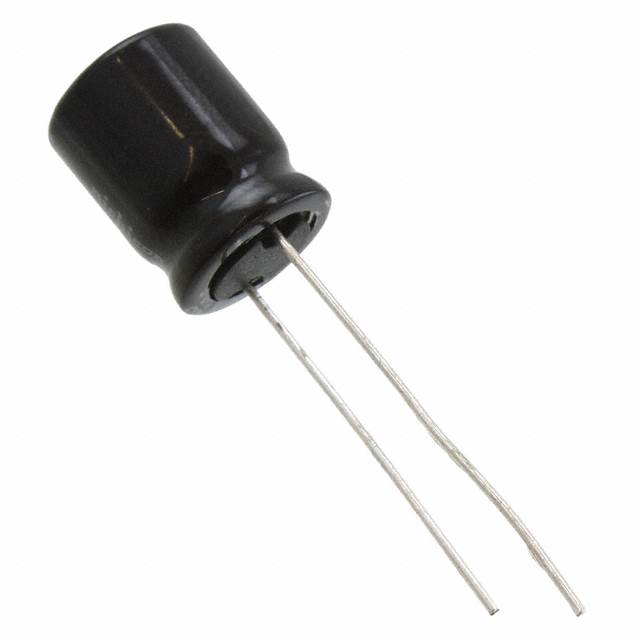

NICHICON 铝电解电容 UVR1E331MPD1TD

UVR1E331MPD1TD概述

    铝电解电容器(型号:CAT.8100F)

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于各种电路中。本产品型号为CAT.8100F,属于UV系列的一部分,特别适用于要求高稳定性和长寿命的应用场合。产品具有较高的耐压能力(6.3V至450V),涵盖多种额定电容值,范围从0.1μF到33000μF。CAT.8100F型号符合RoHS标准(2011/65/EU),满足环保要求。

    技术参数


    以下是该型号铝电解电容器的技术参数列表:
    - 工作温度范围:–40°C 至 +85°C(对于6.3V至400V);–25°C 至 +85°C(对于450V)
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.1μF 至 33000μF
    - 电容精度:±20%
    - 泄漏电流:不超过0.03CV 或 4μA(以较大者为准)
    - 损耗角正切值(tan δ):根据额定电压不同而变化,最大值见下表
    - 低温稳定性:低于初始指定值的200%
    - 使用寿命:经过1000小时85°C无负载储存及电压处理后,需符合规定值
    - 引脚类型:径向引线型
    tan δ的最大值
    | 额定电压(V) | 最大tan δ |

    | 6.3 | 0.28 |
    | 10 | 0.24 |
    | 16 | 0.20 |
    | 25 | 0.16 |
    | 35 | 0.14 |
    | 50 | 0.12 |
    | 63 | 0.10 |
    | 100 | 0.08 |
    | 160至315 | 0.20 |
    | 350至450 | 0.25 |
    阻抗比(ZT/Z20)
    | 额定电压(V) | 阻抗比(ZT/Z20) |

    | 6.3 | 5 |
    | 12 | 4 |
    | 16 | 3 |
    | 25 | 2 |
    | 35 | 2 |
    | 50 | 2 |
    | 63 | 2 |
    | 100 | 2 |
    | 160至200 | 3 |
    | 250至350 | 4 |
    | 400 | 6 |
    | 450 | 15 |

    产品特点和优势


    - 高性能:该电容器在宽泛的工作温度范围内提供稳定的性能。
    - 环保:符合RoHS指令,适合绿色设计。
    - 可靠性:通过严格的高低温老化测试和电压处理测试,确保长时间使用下的可靠性和稳定性。
    - 广泛应用:适用于电源、音频设备等多种应用场景,能够满足高要求的设计需求。

    应用案例和使用建议


    CAT.8100F型铝电解电容器因其高耐压能力和优异的稳定性能,在开关电源、稳压电路、音频设备、以及工业控制等领域有着广泛应用。为了保证最佳使用效果,建议:
    - 选择合适的额定电压:根据应用需求选择适当的工作电压。
    - 考虑工作环境:确保电容器工作温度范围内的稳定性能。
    - 合理布局:避免过热,合理安排散热路径,确保长期工作的可靠性。

    兼容性和支持


    - 兼容性:CAT.8100F型铝电解电容器与同类径向引线型产品高度兼容。
    - 技术支持:制造商提供详细的使用说明和技术支持服务,包括常见问题解答和技术咨询。

    常见问题与解决方案


    1. 泄漏电流过大
    - 原因:电容器内部电解质可能老化或存在质量问题。
    - 解决方法:检查并更换符合标准的电容器。

    2. 阻抗不匹配
    - 原因:安装时未正确连接或电容器本身故障。
    - 解决方法:仔细核对接线,确保所有接点紧固良好。

    总结和推荐


    CAT.8100F型铝电解电容器以其优良的性能、高可靠性及广泛的应用范围,成为许多电子设备的理想选择。无论是家用电器还是工业控制领域,都能满足高要求的设计需求。鉴于上述优点,我们强烈推荐使用该产品。
    以上是对CAT.8100F型铝电解电容器的详细介绍,希望对您的设计和选型有所帮助。

UVR1E331MPD1TD参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 440mA@ 120Hz,660mA@ 10kHz
长*宽*高 10mm*12.5mm*14mm
通用封装 插件
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVR1E331MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1E331MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1E331MPD1TD UVR1E331MPD1TD数据手册

UVR1E331MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
