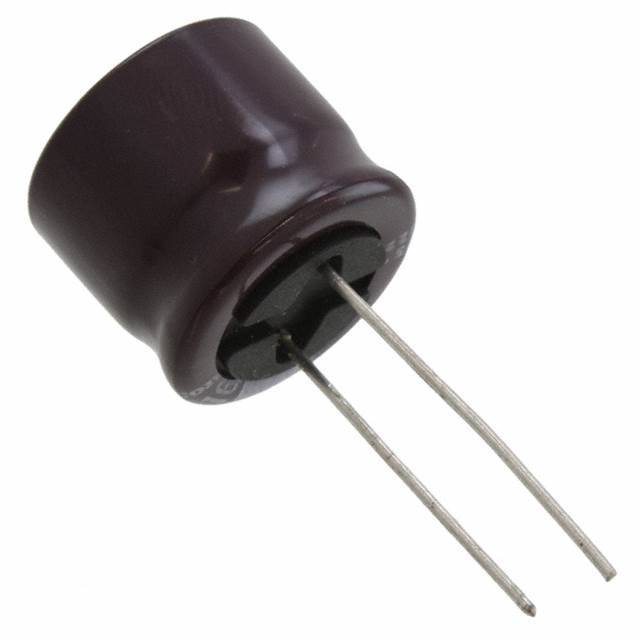

UPM1E122MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.2mF 25V ±20% 5000h@ 105°C 1.4A@ 120Hz,1.6A@ 10 kHz 通孔安装 18mm*15mm*17mm
供应商型号: N-UPM1E122MHD6
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UPM1E122MHD6

UPM1E122MHD6概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电路中的电容元件,以其大容量、低成本及体积小的特点而闻名。本手册介绍的是型号为UPM的一系列铝电解电容器,这些电容器的主要功能是在电路中存储和释放电荷,适用于多种电子产品,包括消费电子、工业控制、通信设备以及汽车电子等。

    技术参数


    基础信息
    - 额定电压范围:6.3 V 至 450 V
    - 额定电容范围:1 µF 至 15,000 µF
    - 容差:±20%
    - 漏电流:随电容值变化而变化
    - 损耗角正切(tan δ):0.08至0.25不等
    - 温度范围:-55°C 至 +105°C
    额定电压(V)
    - 标记:UPM
    - 代码:0J, 1A, 1C, 1E, 1V, 1H, 1J, 1K, 2A, 2C, 2D, 2E, 2F, 2V, 2G, 2W
    尺寸表
    每个型号对应的尺寸如图表所示。例如:
    - 型号UPM0J101MDD:额定电压6.3 V,额定电容100 µF,外形尺寸5 mm × 11 mm
    额定电容(µF)
    - 低电容型号:例如2.2 µF
    - 高电容型号:例如15,000 µF
    安装配置
    - 端子形式:径向引脚
    - 标记方式:白色标签,印在深棕色套管上
    - 耐久性:在105°C条件下可承受长达5000小时的负载寿命

    产品特点和优势


    1. 高可靠性:通过RoHS指令认证(2011/65/EU, EU 2015/863),符合AEC-Q200标准。
    2. 长寿命:小型号为3000/2000小时,大型号为5000小时的负载寿命测试。
    3. 频率响应良好:频率系数(低频和高频)在不同频率范围内表现出色。

    应用案例和使用建议


    应用案例
    - 电源滤波器:用于稳定输入电源,减小交流分量。
    - 耦合电路:在音频放大器中作为耦合电容,以隔离直流分量。
    - 储能单元:在电子设备的瞬时需求中储存能量。
    使用建议
    - 温度控制:避免长时间在高温环境下工作,尽量减少温升对电容器的影响。
    - 安装方式:选择适当的散热措施,确保良好的热管理。

    兼容性和支持


    这些铝电解电容器与市面上大部分电子设备兼容,具体应用前建议咨询供应商,以确保最佳性能。

    常见问题与解决方案


    常见问题
    1. 电容值衰减:电容值降低导致电路不稳定。
    - 解决方案:定期检查并替换老化电容器,尤其是长期运行的设备。
    2. 漏电流过高:可能会影响电路的正常工作。
    - 解决方案:更换漏电流较低的电容器,并根据制造商的指导手册进行安装和测试。

    总结和推荐


    UPM系列铝电解电容器具有高可靠性、长寿命和优异的频率响应特性。虽然存在一些常见问题,但通过适当的应用和维护可以有效规避。我们强烈推荐这些电容器用于需要高稳定性和高可靠性的各种电子应用场合。

UPM1E122MHD6参数

参数
电容值 1.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.4A@ 120Hz,1.6A@ 10 kHz
长*宽*高 18mm*15mm*17mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPM1E122MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1E122MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1E122MHD6 UPM1E122MHD6数据手册

UPM1E122MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8162 ¥ 6.9377
库存: 306
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1040.65
