首页  >  产品百科  >  UZS1E100MCL1GB

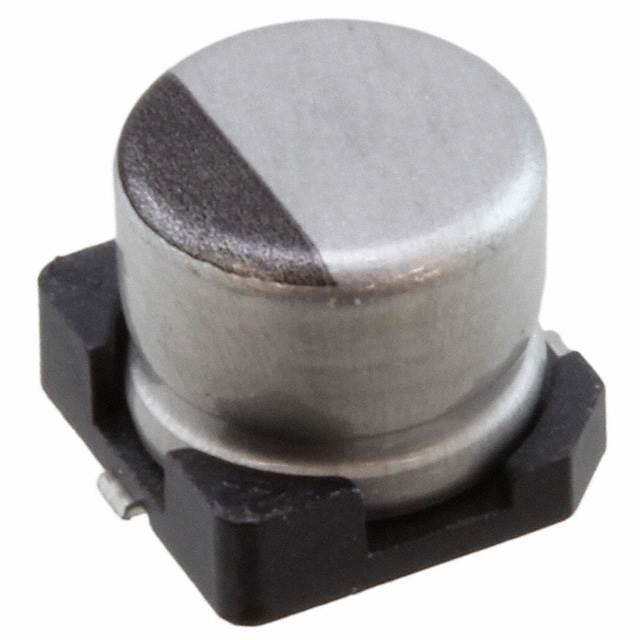

UZS1E100MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 25V ±20% 2000h@ 85°C 27mA@ 120Hz,40.5mA@ 10kHz SMD 贴片安装 5.3mm*5.3mm*4.6mm
供应商型号: UZS1E100MCL1GB
供应商: 国内现货
标准整包数: 1000
NICHICON 铝电解电容 UZS1E100MCL1GB

UZS1E100MCL1GB概述


    产品简介


    本产品为型号为CAT.8100K的铝电解电容器,属于UZS系列。它主要用于表面贴装工艺,适用于高密度PC板。这种电容器专为自动装配机输送带状包装而设计,符合RoHS指令及欧盟相关法规的要求。其具备良好的耐高温特性,能够在严苛的工作环境中保持稳定的性能。

    技术参数


    - 温度范围:-40°C 至 +85°C
    - 额定电压范围:4V 至 50V
    - 额定电容范围:1µF 至 220µF
    - 电容容差:±20%(120Hz,20°C)
    - 漏电流:应用额定电压2分钟后的漏电流不超过0.01CV或3µA,以较高者为准
    - 损耗角正切(tan δ):最大0.50(4V),0.30(6.3V),0.24(10V),0.19(16V),0.16(25V),0.14(35V),0.14(50V)
    - 频率系数:针对不同频率(50Hz、120Hz、300Hz、1kHz、10kHz以上)的额定纹波电流系数见下表
    - 尺寸:详细尺寸参见尺寸表
    - 阻焊热稳定性:保持在250°C的热板上30秒后,需符合相关特性要求

    产品特点和优势


    这款电容器具备显著的优点:
    - 高度集成:设计用于表面贴装工艺,便于自动化生产和组装。
    - 高可靠性:符合AEC-Q200标准,适用于汽车和其他高可靠性要求的应用。
    - 耐高温性:可在高达85°C的环境下稳定工作,且在低温环境下的性能表现良好。
    - 出色的电气特性:低损耗角正切和优异的纹波电流承受能力。

    应用案例和使用建议


    应用案例:此电容器常用于电源滤波电路、耦合电路和旁路电路等应用场合,尤其适合高密度电路板设计。由于其表面贴装特性,可广泛应用于消费电子、汽车电子、工业控制等领域。
    使用建议:建议在选择电容器时考虑具体应用环境的温度和电压需求,确保选型恰当。对于高可靠性需求的应用,建议结合具体应用场景进行详细的仿真测试和验证。

    兼容性和支持


    此电容器具备广泛的兼容性,可以与其他表面贴装组件良好配合使用。厂商提供了详尽的技术支持和服务,包括安装指南、设计指南和技术文档等资源,有助于用户更好地利用产品优势。

    常见问题与解决方案


    - 问题一:电容器在高温环境下的电容值发生变化。
    - 解决方案:选择合适的工作电压和电容值组合,确保在规定的工作范围内操作。

    - 问题二:电容器漏电流过大。
    - 解决方案:检查电路的设计,确保连接正确无误;如果仍存在问题,可咨询供应商寻求技术支持。

    总结和推荐


    综上所述,这款CAT.8100K铝电解电容器具备出色的电气特性和高可靠性,适用于各种工业和消费电子产品中。它在高温、低温环境下的优异性能使其成为高性能应用的理想选择。强烈推荐给需要高质量、高可靠性的应用场合。
    希望本文能帮助您更好地了解这款产品的特性和适用场景,如有任何疑问,欢迎随时联系技术支持团队获取更多帮助。

UZS1E100MCL1GB参数

参数
电容值 10μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 27mA@ 120Hz,40.5mA@ 10kHz
长*宽*高 5.3mm*5.3mm*4.6mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UZS1E100MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UZS1E100MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UZS1E100MCL1GB UZS1E100MCL1GB数据手册

UZS1E100MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.6682
10000+ ¥ 0.6481
库存: 164000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 668.2
直接购买
加入购物车
