UBW1E331MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 25V ±20% 2000h@ 135°C 472.5mA@ 120Hz,945mA@ 100kHz 通孔安装 10mm*16mm*18mm
供应商型号: UA-UBW1E331MPD
供应商: 海外现货
标准整包数: 200

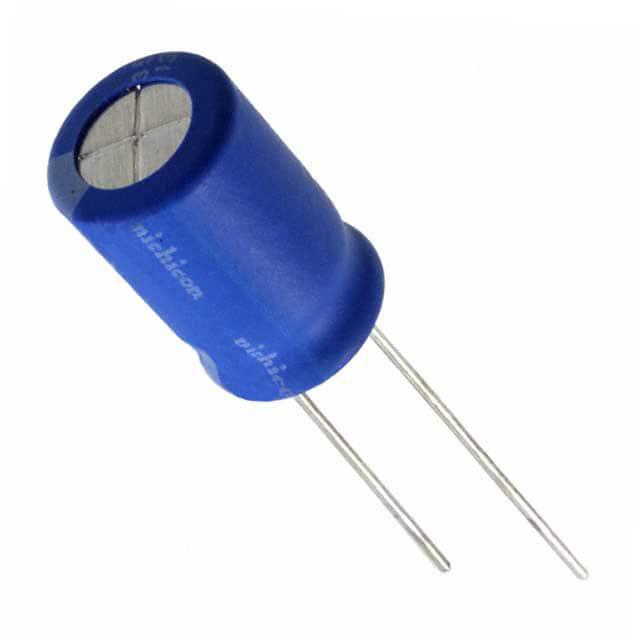

NICHICON 铝电解电容 UBW1E331MPD

UBW1E331MPD概述

    铝电解电容器(型号:CAT.8100H)技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的基本电子元件,主要用于存储和释放电荷。本手册介绍的型号为CAT.8100H,属于径向引线型铝电解电容器,具有高可靠性和耐高温的特点。该产品适用于汽车电子、电源管理和工业自动化等领域,特别是在需要重负载服务的应用场合表现尤为出色。

    技术参数


    | 参数 | 描述 |

    | 温度范围 | -55°C 至 +135°C |
    | 额定电压范围 | 10V 至 100V |
    | 额定电容范围 | 4.7µF 至 4700µF |
    | 电容容差 | ±20% (120Hz, 20°C) |
    | 泄漏电流 | 不大于 0.03CV 或 4µA (两者取大值) |
    | 损耗角正切 (tan δ)| ≤ 初始值 |
    | 稳定性(低温) | ≤ 30% 初始值 |
    | 耐久性 | 在135°C下保存1000小时,符合额定特性 |
    | 封装标记 | 白色字母在蓝色套管上印刷 |

    产品特点和优势


    1. 高温稳定性:能够在高达135°C的工作温度下保持稳定,适合极端环境下的应用。
    2. 长寿命:负载寿命达到1000至3000小时,在重负载条件下依然可靠。
    3. 环境保护:符合RoHS指令和AEC-Q200标准,无铅且环保。
    4. 适用领域广:广泛应用于汽车电子、电源管理、工业控制等领域,特别适用于需要高可靠性的地方。

    应用案例和使用建议


    案例:
    - 汽车电子:CAT.8100H适用于发动机管理系统、电池管理系统等车载电子设备。
    - 电源管理:适用于开关电源中的滤波和储能,特别是在宽温度范围内工作。
    使用建议:
    - 安装注意事项:确保电容器工作温度不超过135°C,避免长时间过热。
    - 环境条件:适用于宽温度范围内的应用,需考虑散热设计。
    - 连接方式:建议使用焊接连接,以提高可靠性。

    兼容性和支持


    - 兼容性:CAT.8100H与市场上大多数电子设备兼容,适用于各种电路板设计。
    - 技术支持:制造商提供详细的技术支持文档和售后服务,客户可联系获取更多信息。

    常见问题与解决方案


    1. 问题:泄漏电流超标
    - 解决方案:检查焊接质量,确保焊点良好;同时确保电容器工作温度不超过额定范围。
    2. 问题:电容值变化过大
    - 解决方案:更换新的电容器,或重新进行电容值校准。
    3. 问题:封装损坏
    - 解决方案:检查运输过程中是否有物理损伤,如有必要请更换电容器。

    总结和推荐


    综上所述,CAT.8100H是一款高性能的铝电解电容器,具备高可靠性和宽温工作范围。它特别适合汽车电子和工业控制领域,能够承受严苛的工作环境。推荐给需要高可靠性和高温度稳定性的电子设备使用。

UBW1E331MPD参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 135°C
纹波电流 472.5mA@ 120Hz,945mA@ 100kHz
长*宽*高 10mm*16mm*18mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBW1E331MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBW1E331MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBW1E331MPD UBW1E331MPD数据手册

UBW1E331MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
