UWZ0J101MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 6.3V ±20% 1000h@ 105°C 60mA@ 120Hz,90mA@ 10kHz SMD 贴片安装 6.6mm*6.6mm*5.5mm
供应商型号: UWZ0J101MCL1GB
供应商: 国内现货
标准整包数: 10

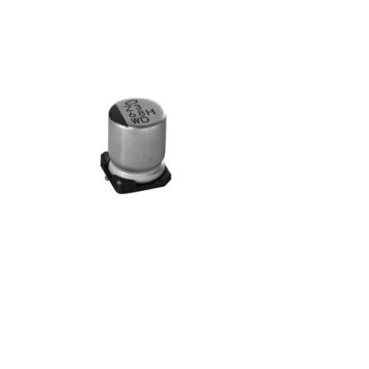

NICHICON 铝电解电容 UWZ0J101MCL1GB

UWZ0J101MCL1GB概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常用的电子元器件,主要用于存储和释放电能。这类电容器具有较高的电容值和较大的体积比,适用于各种电路设计中,尤其是在电源滤波、耦合、去耦等场合。本手册所介绍的产品属于GS系列和GB系列,具体型号包括UWZ、UWT等。它们在宽温度范围内的稳定性能尤为突出。

    技术参数


    - 尺寸规格:φD 和 L 范围分别为 4 至 6.3 mm 和 6.3 至 10 mm。
    - 电压范围:从 6.3V 到 50V。
    - 电容值范围:从 1µF 到 1500µF。
    - 电容容差:±20%(在 120Hz、20°C 下)。
    - 漏电流:在应用额定电压 2 分钟后,漏电流不超过 0.01CV 或 3 µA,取较大者。
    - 损耗角正切(tan δ):最大值为 0.30(6.3V),逐渐减少至 0.14(50V)。
    - 工作温度范围:-55°C 至 +105°C。
    - 耐热性能:适用于 260°C 峰值回流焊接,建议回流条件为 260°C 峰值 5 秒,230°C 超过 60 秒,重复两次(φ8 × 6.2, φ10 × 10:一次)。

    产品特点和优势


    - 宽温范围:能够在极端环境下稳定工作,适用于自动贴片机。
    - 高可靠性:通过严格的耐热测试和长期存放后的稳定性测试。
    - 环保认证:符合RoHS指令(2011/65/EU, (EU)2015/863)和AEC-Q200标准。
    - 阻焊性能:出色的耐焊接热性能,在高温下仍能保持良好的电气特性。

    应用案例和使用建议


    - 电源滤波:铝电解电容器常用于直流电源的滤波电路中,以消除交流分量,提供稳定的直流输出。
    - 耦合和去耦:在放大器和其他模拟电路中,铝电解电容器可用于信号耦合和去耦。
    - 使用建议:为了确保最佳性能,建议将铝电解电容器放置在靠近需要滤波或耦合的位置,并确保足够的散热空间。

    兼容性和支持


    - 兼容性:适用于大多数现代电子制造设备,特别是自动贴片机。
    - 支持和服务:制造商提供详细的安装指南和技术支持服务,确保用户能够顺利进行产品安装和使用。

    常见问题与解决方案


    - 问题一:电容值不一致。
    - 解决方案:检查电容器的额定电压和容差范围,确保其在应用中的条件一致。
    - 问题二:漏电流过高。
    - 解决方案:确认应用环境的温度是否超出推荐范围,必要时采取散热措施。
    - 问题三:焊接过程中损坏。
    - 解决方案:严格按照制造商推荐的焊接条件进行操作,避免长时间高温焊接。

    总结和推荐


    综上所述,GS和GB系列的铝电解电容器具有卓越的性能和广泛的应用范围。它们在宽温范围内表现出色,能够承受苛刻的工作条件,并且在多个行业中都有成功的应用案例。强烈推荐使用这些产品,特别是在需要高可靠性和稳定性的应用场景中。

UWZ0J101MCL1GB参数

参数
电容值 100μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 60mA@ 120Hz,90mA@ 10kHz
长*宽*高 6.6mm*6.6mm*5.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UWZ0J101MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWZ0J101MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWZ0J101MCL1GB UWZ0J101MCL1GB数据手册

UWZ0J101MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.7228
100+ ¥ 1.6814
500+ ¥ 1.6411
1000+ ¥ 0.8323
5000+ ¥ 0.8155
库存: 4910
起订量: 300 增量: 0
交货地:
最小起订量为:100
合计: ¥ 168.14
