UCY2H100MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 500V ±20% 20mΩ 10000h@ 105°C 160mA@ 120Hz,320mA@ 100kHz 通孔安装 12.5mm*20mm*21.5mm
供应商型号: 493-13320-3-ND
供应商: Digi-Key
标准整包数: 1

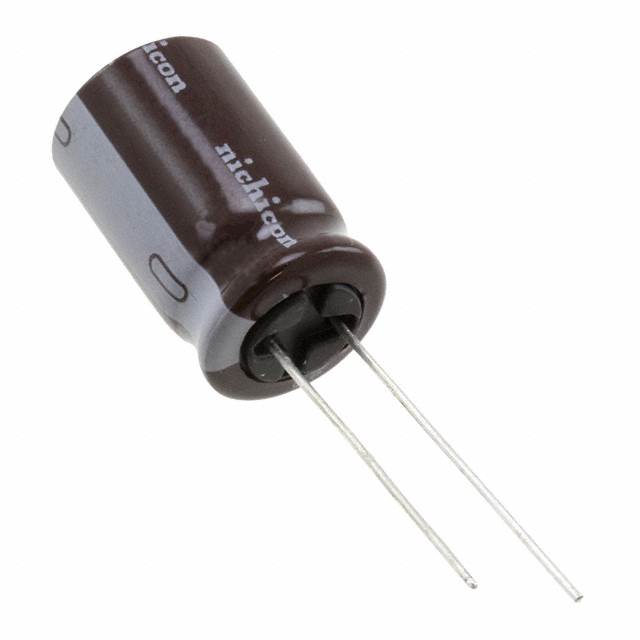

NICHICON 铝电解电容 UCY2H100MHD1TO

UCY2H100MHD1TO概述

    # ALUMINUM ELECTROLYTIC CAPACITORS UCY 产品技术手册

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS UCY 是一款高可靠性、低ESR、大容量的铝电解电容,适用于电源供应和灯具控制等多种应用场合。UCY系列电容器具有高纹波电流承受能力和长寿命特点,能够在额定温度下持续运行10000到12000小时。此外,该系列产品符合RoHS指令(2011/65/EU,(EU) 2015/863),并通过了AEC-Q200标准认证。

    2. 技术参数


    规格和电气特性
    - 额定电压范围:160V~500V
    - 额定容量范围:6.8μF ~ 680μF
    - 容值误差:±20%
    - 漏电流:应用额定电压1分钟后漏电流不超过0.04CV+100(μA)
    - 损耗角正切(tan δ):最大0.24 @120Hz, 20°C
    - 频率系数:
    - 120Hz:1.00
    - 50Hz:0.80
    - 1kHz:1.60
    - 10kHz:1.80
    - 100kHz及以上:2.00
    - 阻抗比(Impedance ratio):
    - 160V:3
    - 200V:3
    - 250V:3
    - 350V:5
    - 400V:5
    - 420V:6
    - 450V:6
    - 500V:6
    尺寸代码和型号编号系统
    - 型号编号系统示例:250V 100μF UCY2C100MPD
    - 尺寸代码:φD × L (mm)
    其他关键特性
    - 存储寿命:105°C下存放1000小时,电压处理后仍能满足耐久性要求。
    - 标记方式:白色字母印刷在深棕色套管上。

    3. 产品特点和优势


    - 高可靠性:满足AEC-Q200标准,能够承受长期高电压和高纹波电流。
    - 长寿命设计:10000至12000小时负载寿命,在105°C环境下可稳定工作。
    - 符合RoHS规范:环保设计,满足RoHS和REACH标准。
    - 宽温范围:-40°C 至 +105°C 的工作温度范围,适用于各种严苛环境。

    4. 应用案例和使用建议


    应用案例
    - 电源供应器:UCY系列电容器适用于开关电源和DC-DC转换器中的滤波和储能。
    - 灯具控制:在LED驱动器和其他灯具控制设备中提供稳定的电能供应。
    使用建议
    - 在选择电容器时,确保额定电压和容量匹配电源需求。
    - 确保正确安装,避免过度弯曲引线。
    - 在高湿度环境下,注意防潮措施以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与各类直流电源系统和其他电子组件具有良好的兼容性。
    - 技术支持:提供详细的使用指南和应用说明。如有任何疑问,可以联系供应商获得专业支持。

    6. 常见问题与解决方案


    问题一:长时间使用后,电容器出现漏电流增大现象。
    - 解决方案:检查电路是否存在异常电压或电流波动,必要时更换电容器。
    问题二:电容器的电容值下降超过20%。
    - 解决方案:检查电路是否有过载情况发生,检查电容器是否受潮或受损,必要时进行更换。
    问题三:电容器外观异常,有膨胀或泄漏现象。
    - 解决方案:立即停用此电容器,并检查电路中其他元件是否存在异常。必要时请专业人员进行检修。

    7. 总结和推荐


    UCY系列电容器凭借其卓越的高可靠性和长寿命设计,在多种应用场景中表现出色。其优越的电气特性和广泛的适用性使其成为电源和照明控制系统的理想选择。如果需要高可靠性的电容解决方案,强烈推荐选用ALUMINUM ELECTROLYTIC CAPACITORS UCY系列电容器。

UCY2H100MHD1TO参数

参数
电容值 10μF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 20mΩ
工作寿命 10000h@ 105°C
纹波电流 160mA@ 120Hz,320mA@ 100kHz
长*宽*高 12.5mm*20mm*21.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

UCY2H100MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2H100MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2H100MHD1TO UCY2H100MHD1TO数据手册

UCY2H100MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.6864 ¥ 5.744
1000+ $ 0.643 ¥ 5.3815
2500+ $ 0.5975 ¥ 5.0002
库存: 15000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2872
直接购买
加入购物车
