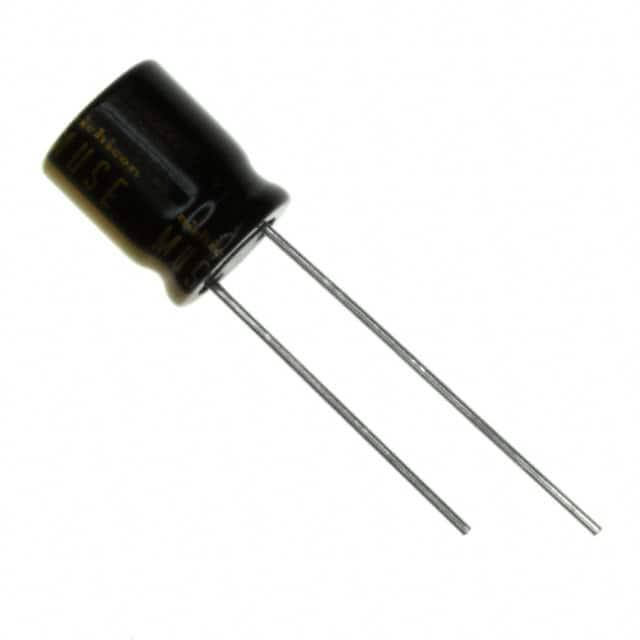

UKZ1E470MPM

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 25V ±20% 1000h@ 85°C 通孔安装 10mm*12.5mm*12.5mm
供应商型号: UA-UKZ1E470MPM
供应商: 海外现货
标准整包数: 200
NICHICON 铝电解电容 UKZ1E470MPM

UKZ1E470MPM概述

    铝电解电容器(CAT.8100H)技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于音频设备、电源管理电路、以及各种需要高稳定性和高耐热性的场合。铝电解电容器具有出色的储能能力,能在较大的电压范围内提供稳定的电容值。CAT.8100H系列属于高端产品,专为音频设备设计,具备优良的音质表现和长期稳定性。

    技术参数


    - 额定电压范围:25V至100V
    - 额定电容范围:10μF至1000μF
    - 电容容差:±20%
    - 温度范围:-40°C至+85°C
    - 引脚配置:径向引脚型
    - 尺寸规格:多种型号可供选择,具体尺寸见下表
    - 耐压特性:在20°C条件下,施加额定电压1分钟后,漏电流小于0.01CV
    - 阻抗比:在85°C条件下持续工作1000小时后,在20°C条件下测得阻抗比符合标准
    - 兼容性:符合RoHS指令(2011/65/EU)
    | 额定电压 (V) | 尺寸规格 (mm) | 阻抗比 (MAX.) |
    |
    | 25 | 8 × 11.5 | 0.12 |
    | 50 | 8 × 11.5 | 0.08 |
    | 100 | 10 × 12.5 | 0.07 |

    产品特点和优势


    - 高音质表现:采用“Nichicon Muse”系列,音质表现卓越,特别适合高端音频设备。
    - 稳定性和耐久性:能够在广泛的温度范围内保持稳定的性能,且经过长时间的高温老化测试,确保长期可靠性。
    - 环保材料:符合RoHS指令,不含有害物质。
    - 宽泛的应用范围:适用于各种需要高电容值和良好稳定性的场合。

    应用案例和使用建议


    CAT.8100H系列铝电解电容器常用于高端音频系统、开关电源以及高性能模拟电路。在实际应用中,可以考虑以下几个方面的优化:
    - 散热管理:在高温环境下使用时,应加强散热措施以延长使用寿命。
    - 电路布局:避免电容器靠近其他发热源,减少环境温度的影响。
    - 合理选型:根据实际需求选择合适的额定电压和电容值,确保最佳效果。

    兼容性和支持


    - 兼容性:CAT.8100H系列电容器与多种电路板和电子设备兼容,易于集成。
    - 技术支持:制造商提供详细的技术文档和应用指南,同时提供售后服务和技术支持。

    常见问题与解决方案


    - 问题1:如何判断电容器是否正常工作?
    - 解决方案:通过万用表测量电容器两端的阻抗值,若阻抗值符合规定,则表示电容器正常工作。
    - 问题2:如何处理电容器漏电流过大?
    - 解决方案:检查电容器是否安装正确,周围是否有发热源影响。必要时更换电容器。

    总结和推荐


    综上所述,CAT.8100H系列铝电解电容器凭借其卓越的音质表现、稳定的性能以及广泛的适用范围,成为高端音频设备和高性能电路的理想选择。建议在需要高稳定性和高耐热性的场合优先选用此系列产品。

UKZ1E470MPM参数

参数
电容值 47μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 1000h@ 85°C
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UKZ1E470MPM厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKZ1E470MPM数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKZ1E470MPM UKZ1E470MPM数据手册

UKZ1E470MPM封装设计

查看详情并下载
Symbol
Footprint
