首页  >  产品百科  >  URZ2D101MRD6

URZ2D101MRD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 200V ±20% 1000h@ 105°C 420mA@ 120Hz 通孔安装 20mm*20mm*22mm
供应商型号: URZ2D101MRD6
供应商: nichicon
标准整包数: 250

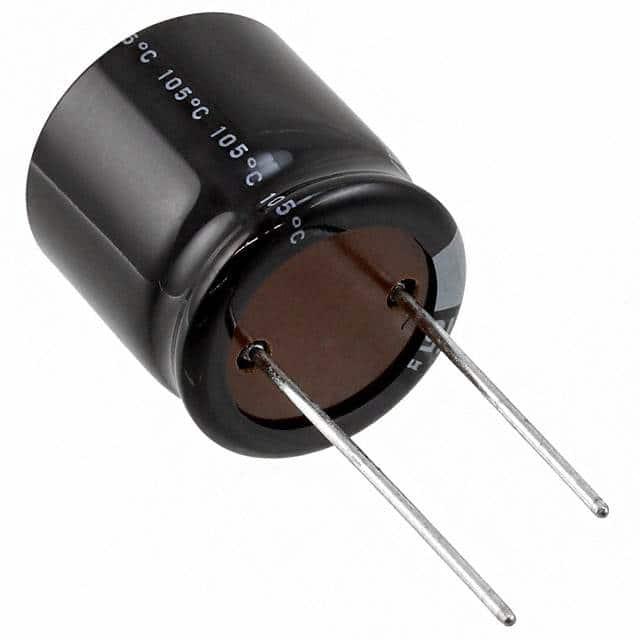

NICHICON 铝电解电容 URZ2D101MRD6

URZ2D101MRD6概述

    铝电解电容器 URZ 系列

    产品简介


    铝电解电容器是一种广泛应用于电力电子设备中的关键电子元件,特别是在电源管理、滤波和耦合电路中。本篇文章将重点介绍 URZ 系列铝电解电容器,这是一种具有紧凑设计和宽温度范围的产品。

    技术参数


    URZ 系列电容器的主要技术规格如下:
    - 类别温度范围:-55°C 至 +105°C(额定电压 6.3V 至 100V),-40°C 至 +105°C(额定电压 160V 至 400V)
    - 额定电压范围:6.3V 至 400V
    - 额定电容范围:1µF 至 10000µF
    - 电容容差:±20%
    - 泄漏电流:在室温下施加额定电压 1 分钟后,泄漏电流不超过 0.03CV 或 4μA(取较大值);施加 2 分钟后,不超过 0.01CV 或 3μA(取较大值)。
    - 损耗角正切(tan δ):最大值为 0.28(6.3V)至 0.08(100V)。
    - 耐久性:在 105°C 下储存 1000 小时后,施加额定电压 1 分钟,泄漏电流和 tan δ 应符合上述标准。
    - 端子配置:径向引线类型
    - 符合RoHS指令:2011/65/EU

    产品特点和优势


    URZ 系列铝电解电容器的特点在于其紧凑的设计、宽泛的工作温度范围(-55°C 至 +105°C),使其非常适合于极端环境下使用。其高耐久性、低泄漏电流和高可靠性使得它们在电源管理和滤波应用中表现出色。此外,URZ 系列电容器通过符合RoHS指令认证,满足环保要求。

    应用案例和使用建议


    URZ 系列电容器广泛应用于通信设备、汽车电子、工业控制、消费电子产品等领域。为了确保最佳性能,建议在设计时考虑以下几点:
    - 工作温度范围:根据应用环境选择合适的额定电压和温度范围。
    - 散热设计:对于高功率应用,确保良好的散热设计以避免过热导致的损坏。
    - 电路布局:合理布置电路,减少杂散电感对电容器的影响。

    兼容性和支持


    URZ 系列电容器通常与现有的电路板设计兼容,无需进行大规模的硬件更改。厂商提供详细的技术文档和支持服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    - 问题1:电容器泄漏电流过高
    - 解决方法:检查安装是否正确,确认没有外部应力影响;如果问题依旧,请更换电容器。
    - 问题2:电容器性能不稳定
    - 解决方法:检查工作环境温度,确保在额定温度范围内使用;确认电容器接线无误,且无电磁干扰。

    总结和推荐


    URZ 系列铝电解电容器以其紧凑的设计、宽广的工作温度范围、高可靠性和环保认证等优势,在各类应用中表现出色。我们强烈推荐这些电容器用于需要高性能和高稳定性的应用场合。

URZ2D101MRD6参数

参数
电容值 100μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 420mA@ 120Hz
工作寿命 1000h@ 105°C
长*宽*高 20mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

URZ2D101MRD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

URZ2D101MRD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON URZ2D101MRD6 URZ2D101MRD6数据手册

URZ2D101MRD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 7.1817
1250+ ¥ 6.8694
2500+ ¥ 6.5572
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1795.42
直接购买
