首页  >  产品百科  >  UPW2D330MHD

UPW2D330MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 200V ±20% 7000h@ 105°C 190mA@ 120Hz,304mA@ 10kHz 通孔安装 25mm(高度)
供应商型号: F-UPW2D330MHD
供应商: 海外现货
标准整包数: 100

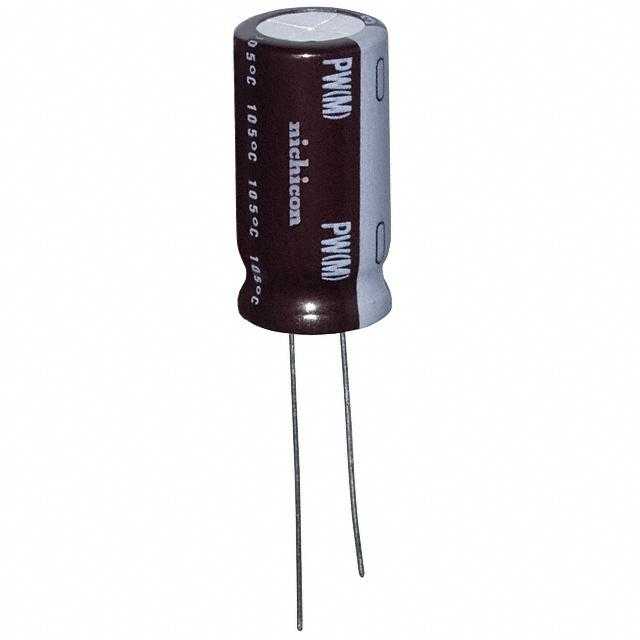

NICHICON 铝电解电容 UPW2D330MHD

UPW2D330MHD概述

    铝电解电容器:UPW 系列

    产品简介


    铝电解电容器(UPW系列)是为适应开关电源应用而设计的小型化低阻抗高可靠性产品。相较于UPM系列,UPW系列不仅体积更小,而且阻抗更低。它通过承受2000到8000小时的测试证明了其高可靠性和低阻抗特性,满足E12系列数值下的容值范围,并符合RoHS指令及AEC-Q200标准。

    技术参数


    - 类别温度范围: -55至+105°C(6.3至100V),-40至+105°C(160至450V),-25至+105°C(450V)
    - 额定电压范围: 6.3至450V
    - 额定容量范围: 0.47至15000μF
    - 容差: 在120Hz, 20°C时为±20%
    - 漏电流: 额定电压(V)为6.3至100时,CV ≤ 1000时I = 0.1CV+40(μA);CV > 1000时I = 0.04CV+100(μA)。
    - 损耗角正切(tan δ): 额定电压(V)为6.3至100时,tan δ最大为0.22;额定电压(V)为160至250时,tan δ最大为0.25。
    - 耐久性: 在-25°C和+20°C之间的工作温差下,阻抗比最大为3。

    产品特点和优势


    - 小型化设计: 相较于UPM系列,UPW系列在保持同等性能的同时,显著减小了体积,提高了空间利用率。
    - 低阻抗特性: 高效降低电路中的电阻损失,提升电路的整体效率。
    - 高可靠性: 能够承受长时间的高压运行,确保长时间稳定可靠的工作状态。
    - 环保材料: 符合RoHS和AEC-Q200标准,符合现代环保要求。

    应用案例和使用建议


    - 应用案例: UPW系列常用于开关电源,LED照明系统以及逆变器等对电容器体积和阻抗有较高要求的场合。
    - 使用建议:
    - 在选择合适的UPW系列电容器时,根据具体应用需求匹配正确的额定电压和容量。
    - 为确保最佳性能,在高温环境下使用时应注意散热,避免过热导致电容器损坏。
    - 定期检查并维护电路中的电容器,特别是在恶劣环境中长期运行后,应进行性能检测以确保其正常工作。

    兼容性和支持


    - 兼容性: UPW系列电容器适用于广泛的应用场景,并且与市场上主流的开关电源和逆变器设备兼容。
    - 支持和维护: 生产商提供详细的安装指南和技术支持,帮助用户在使用过程中遇到问题时能够得到及时有效的解决方案。

    常见问题与解决方案


    - 问题一: 漏电流过大
    - 解决方法: 检查电容器是否正确安装,重新测量电容器的容值和电压,确认是否超出其额定参数。
    - 问题二: 电容器出现故障
    - 解决方法: 检查电容器周围的电路是否有短路或过载现象,必要时更换电容器或调整电路设计。
    - 问题三: 电容器发热严重
    - 解决方法: 检查电容器的工作环境温度是否过高,确保电容器周围有足够的散热条件,避免过热。

    总结和推荐


    总体而言,UPW系列铝电解电容器凭借其优异的性能、紧凑的设计以及广泛的适用性,成为众多电子设备的首选。我们强烈推荐使用UPW系列电容器来提高电路的效率和稳定性,特别是在需要高可靠性的小型化设备中。无论是对于制造商还是终端用户来说,UPW系列都是一款值得信赖的选择。

UPW2D330MHD参数

参数
电容值 33μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 190mA@ 120Hz,304mA@ 10kHz
长*宽*高 25mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPW2D330MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW2D330MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW2D330MHD UPW2D330MHD数据手册

UPW2D330MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.252 ¥ 2.1345
库存: 2320
起订量: 300 增量: 100
交货地:
最小起订量为:300
合计: ¥ 640.35
