UPW1C220MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 16V ±20% 2000h@ 105°C 180mA@ 100kHz,54mA@ 120Hz 通孔安装 5mm*11mm*11mm
供应商型号: 1710686
供应商: 海外现货
标准整包数: 200

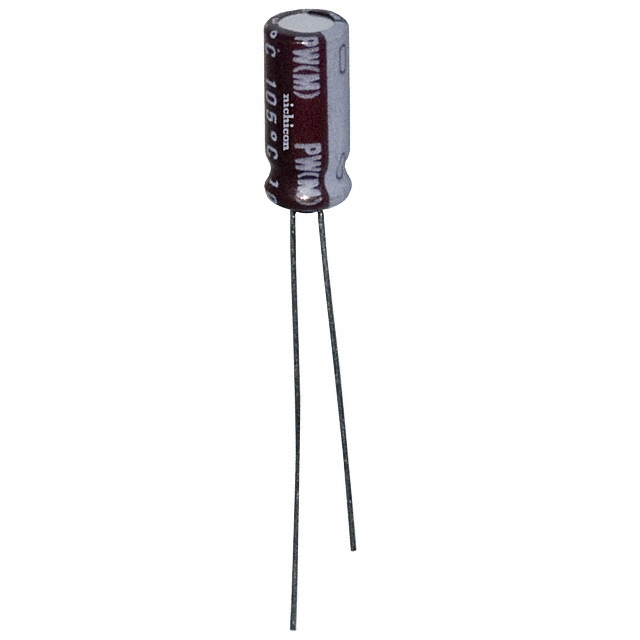

NICHICON 铝电解电容 UPW1C220MDD

UPW1C220MDD概述

    铝电解电容器技术手册解析

    产品简介


    铝电解电容器是一种广泛应用的电子元件,它具有较高的容值和较低的成本。它们被广泛应用于电源管理、电机驱动和电信等领域。本手册主要介绍了一种高性能的铝电解电容器系列——UPW型铝电解电容器。这类电容器以其小体积、低阻抗和高可靠性而著称,特别适合于开关电源供电系统。

    技术参数


    UPW型铝电解电容器的技术规格如下:
    - 额定电压范围: 6.3V至450V。
    - 额定电容范围: 0.47µF至15000µF。
    - 温度范围: -55°C 至 +105°C(6.3V到100V),-40°C 至 +105°C(160V到450V),-25°C 至 +105°C(450V)。
    - 耐久性测试: 容器在105°C环境下无负载存放1000小时后,经过DC偏压处理,并在20°C下运行,符合规定要求。
    - 漏电流: 在20°C下,施加额定电压1分钟后,漏电流不大于0.03CV或4µA,取两者较大者。
    - 损耗角正切值 (tan δ): 依据电容量的不同,最大值在0.08至0.25之间。
    - 频率系数: 在不同频率下的阻抗变化范围为0.20到1.60。

    产品特点和优势


    UPW型铝电解电容器的主要特点是其小尺寸和低阻抗设计,使它们能够替代传统的UPM型产品。这种电容器经过2000到8000小时的严格测试,确保了其稳定性和可靠性。此外,UPW型号完全符合RoHS指令,并通过了AEC-Q200认证,适合各种高要求的应用场合。

    应用案例和使用建议


    - 应用案例: 这类电容器适用于多种应用场景,如开关电源、LED照明和工业控制系统。它们尤其适用于需要小尺寸、低阻抗特性的电路设计。
    - 使用建议: 使用时应注意环境温度和电压等级,确保正确选择合适的电容器以避免过热和性能下降。在高湿度环境中使用时,建议采取额外的防护措施,以防止电解液泄露。

    兼容性和支持


    - 兼容性: UPW型电容器可与各种标准接口兼容,适用于多种不同的电路板设计。具体安装指南和兼容信息请参阅产品手册相关章节。
    - 支持: 制造商提供全面的支持服务,包括技术咨询、样品供应及售后技术支持。具体详情请联系制造商客服。

    常见问题与解决方案


    - 问题1: 高温环境下电容器寿命缩短。
    - 解决方案: 在高温环境下使用时,应减少纹波电流,确保良好的散热条件。
    - 问题2: 电容器漏电流过高。
    - 解决方案: 检查连接是否松动,确认电压和电流不超过额定值。必要时更换新电容器。

    总结和推荐


    UPW型铝电解电容器凭借其小尺寸、低阻抗和高可靠性,在许多高要求的应用中表现出色。虽然价格可能稍高于其他普通电容器,但其优异的性能和稳定性使其成为众多应用场景的理想选择。综上所述,强烈推荐在需要高可靠性、低阻抗的场合使用此类电容器。

UPW1C220MDD参数

参数
电容值 22μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 180mA@ 100kHz,54mA@ 120Hz
长*宽*高 5mm*11mm*11mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1C220MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1C220MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1C220MDD UPW1C220MDD数据手册

UPW1C220MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 0.7063
400+ ¥ 0.5404
800+ ¥ 0.5316
库存: 0
起订量: 400 增量: 0
交货地:
最小起订量为:400
合计: ¥ 0
