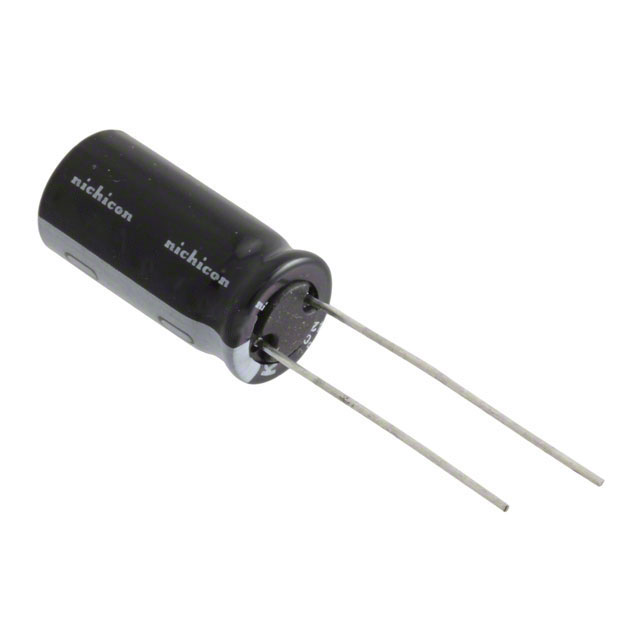

UKL0J102KPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 6.3V ±20% 2000h@ 85°C 650mA@ 120Hz,747.5mA@ 10kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: N-UKL0J102KPD1TD
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UKL0J102KPD1TD

UKL0J102KPD1TD概述

    ALUMINUM ELECTROLYTIC CAPACITORS UKL 低泄漏电流系列技术手册

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS UKL 系列是一种标准的低泄漏电流电容器。符合RoHS指令(2011/65/EU, (EU)2015/863),适合多种工业和消费电子应用。

    2. 技术参数


    - 类别温度范围: -40°C 至 +85°C (特殊要求为-40°C 至 +105°C)
    - 额定电压范围: 6.3V 至 100V
    - 额定电容范围: 1.5µF 至 10000µF
    - 电容容差: ±20% (M), ±10% (K) 在120Hz 20°C 下
    - 泄漏电流: 应用额定电压1分钟后,对于尺寸10×12.5 或更小者不超过0.002CV或0.2µA(较大者为准)
    - 损耗角正切(tan δ): 120Hz 20°C 下
    - 低温稳定性: 额定电压下,-40°C时电容变化值不超过初始值的150%
    - 使用寿命: 85°C 下连续工作2000小时,或105°C 下连续工作1000小时后,恢复到20°C并符合上述耐久特性
    - 端面配置: 印有白色字母标识黑色套筒

    3. 产品特点和优势


    - 低泄漏电流: 满足不同应用场景的高精度要求
    - 宽温域适应性: 能在-40°C至+85°C环境下稳定运行,特殊需求支持-40°C至+105°C
    - 高性能: 具备优秀的耐久性和稳定性,电容和漏电流表现优异
    - 兼容RoHS标准: 符合环保要求,适用于各种绿色电子产品

    4. 应用案例和使用建议


    - 工业自动化控制: 如伺服电机、变频器等
    - 通信设备: 如基站、路由器等
    - 汽车电子: 如车载音响系统、ECU(电子控制单元)等
    - 家用电器: 如空调、洗衣机等
    - 医疗设备: 如心电图机、血压计等
    建议: 根据具体应用场景选择合适的额定电压和电容值;避免超负荷使用,保证电容器长期稳定工作。

    5. 兼容性和支持


    - 兼容性: 与各类电路板兼容,便于集成
    - 技术支持: 提供详细的安装指导和技术咨询

    6. 常见问题与解决方案


    - 问题: 泄漏电流异常大
    - 解决方案: 检查电容器是否受损,确认是否超出了工作温度范围,重新焊接连接点
    - 问题: 安装过程中接触不良
    - 解决方案: 使用适当的焊接工具,确保良好的焊接效果

    7. 总结和推荐


    总体来看,ALUMINUM ELECTROLYTIC CAPACITORS UKL 系列在工业和消费电子应用中表现出色,特别适合需要低泄漏电流和宽温度范围的应用场景。其卓越的稳定性和可靠性,加上出色的兼容性和技术支持,使其成为电子设备的理想选择。因此,强烈推荐使用。

UKL0J102KPD1TD参数

参数
电容值 1mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 650mA@ 120Hz,747.5mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UKL0J102KPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKL0J102KPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKL0J102KPD1TD UKL0J102KPD1TD数据手册

UKL0J102KPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
