UPHW6560MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 56μF 420V ±20% 2000h@ 105°C 460mA@ 120Hz 通孔安装 12.5mm*31.5mm*33.5mm
供应商型号: 8524986
供应商: 海外现货
标准整包数: 1

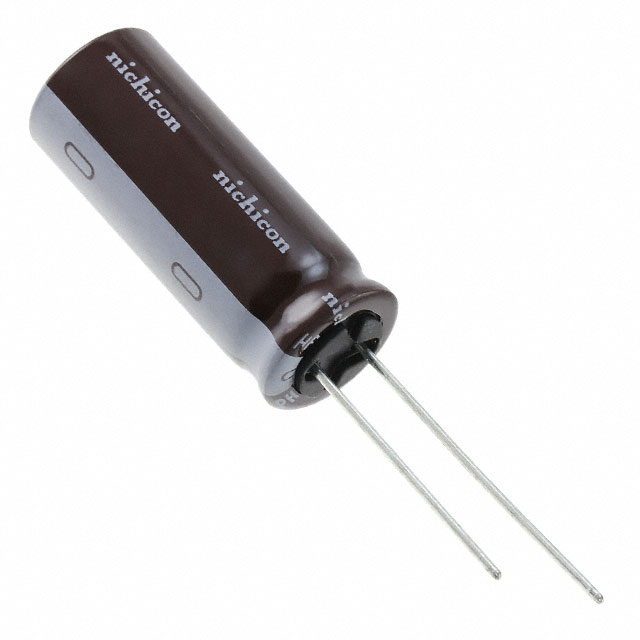

NICHICON 铝电解电容 UPHW6560MHD

UPHW6560MHD概述

    # 高品质铝电解电容器产品综述

    产品简介


    本产品为高性能铝电解电容器(ALUMINUM ELECTROLYTIC CAPACITORS),型号为CAT.8100H,属于UPH系列。该系列电容器以其高纹波电流承载能力、超小型尺寸及优秀的可靠性而在市场上独树一帜。特别适用于高负载条件下,如照明系统中的镇流器应用。此外,本产品完全符合欧盟RoHS指令要求。

    技术参数


    - 额定电压范围: 400V到450V
    - 额定容量范围: 27µF到220µF
    - 电容容差: ±20%
    - 纹波电流: 额定电压下1分钟内不超过0.04CV+100 µA
    - 损耗角正切值 (tan δ): 在20°C下最高可达0.20(视额定电压而定)
    - 温度范围: -25°C至+105°C
    - 储存寿命: 需参考特定页面以获取更多信息
    - 耐久性测试: 在105°C下储存1000小时后,在20°C下进行电压处理需满足规定性能标准
    - 频率系数: 视不同频率有不同的容值变化系数

    产品特点和优势


    该系列产品凭借其小尺寸、高可靠性以及对恶劣工作环境的强大适应性脱颖而出。特别设计以承受高强度纹波电流,非常适合高负载应用,如灯管驱动电路等。其优异的高温性能和长寿命设计使得该产品成为市场上的优选之一。

    应用案例和使用建议


    应用案例
    在镇流器电路中,UPH系列铝电解电容器因其能够高效处理高频交流信号而广受好评。它不仅提升了系统的整体稳定性,还延长了整个灯具系统的使用寿命。
    使用建议
    - 确保电容器安装在通风良好且避免阳光直射的位置,以降低温度上升导致的性能衰减。
    - 考虑到电容器可能随时间出现的轻微电容值漂移,建议定期检查电容值并调整相关电路参数。

    兼容性和支持


    UPH系列铝电解电容器与其他同类电子元件具有良好的兼容性,便于集成到各种电路设计中。厂商提供了全面的技术文档和支持服务,帮助客户解决可能遇到的问题,并确保产品长期稳定运行。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容值出现偏差 | 检查环境温度和安装位置,考虑重新校准 |
    | 纹波电流异常大 | 核实电路设计是否正确,调整滤波电路 |

    总结和推荐


    UPH系列铝电解电容器凭借其卓越的性能表现、宽泛的工作温度范围以及高度的可靠性和稳定性,在众多应用场景中表现出色。鉴于其优异的产品特性和广泛的应用潜力,强烈推荐将其纳入您的项目设计中。

UPHW6560MHD参数

参数
电容值 56μF
额定电压 420V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 460mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 12.5mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPHW6560MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPHW6560MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPHW6560MHD UPHW6560MHD数据手册

UPHW6560MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
