UPM1A331MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 10V ±20% 3000h@ 105°C 350mA@ 120Hz 通孔安装 11.5mm(宽度)*13mm(高度)
供应商型号: UA-UPM1A331MPD1TD
供应商: 海外现货
标准整包数: 1000

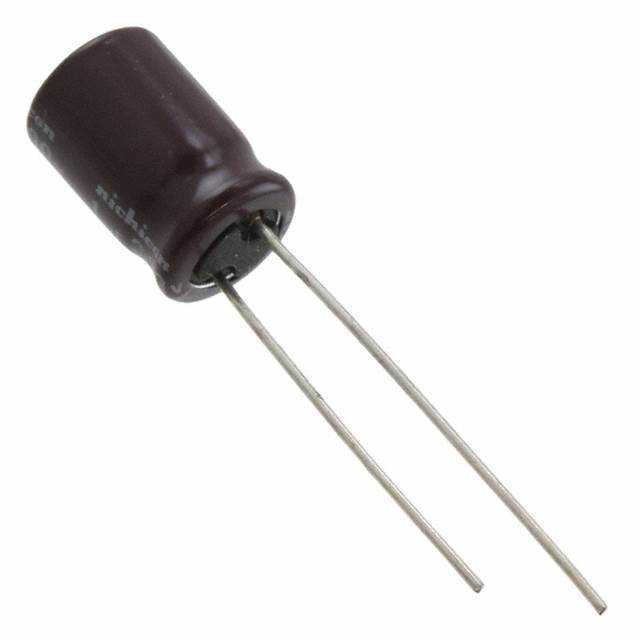

NICHICON 铝电解电容 UPM1A331MPD1TD

UPM1A331MPD1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是广泛应用于电子电路中的重要元器件之一。本产品系列涵盖了多种容量和电压等级的铝电解电容器,主要用于电源滤波、耦合和旁路等场合。它们的特点在于大容量、高稳定性以及较好的温度特性,能够满足广泛的工业和消费电子应用需求。

    技术参数


    以下为本产品的关键技术参数:
    - 容量范围:1μF至15000μF
    - 额定电压:6.3V至450V
    - 容差:±20%
    - 泄漏电流:对于大于1000μF的电容,每增加1000μF增加0.02(测量频率:120Hz,温度:20°C)
    - 阻抗比:在不同温度下的最大值见下表
    - 损耗角正切 (tan δ):不同电压和频率下的最大值见下表
    - 低温稳定性:-55°C至+105°C
    - 耐久性:承受105°C下5000小时的负载寿命(小尺寸型号如φD=5、6.3和8型号需3000/2000小时)
    - 标签标识:白色字符标记在深棕色套管上
    | 规格名称 | 值 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 1μF 至 15000μF |
    | 容量公差 | ±20% |
    | 泄漏电流 | 0.03CV 或 4μA 取大者 |
    | 损耗角正切 (tan δ)| 见具体参数表 |
    | 耐久性 | 105°C 下 5000小时 |

    产品特点和优势


    本系列产品具有以下特点和优势:
    - 低阻抗:低阻抗设计,适用于高频和大电流应用。
    - 高可靠性:经过严格测试,确保长期稳定运行。
    - 宽温范围:可在极端温度条件下正常工作,适应各种恶劣环境。
    - RoHS兼容:符合RoHS指令,环保无铅。
    - 小尺寸:小尺寸封装,适合空间受限的应用。

    应用案例和使用建议


    本产品适用于多种电子设备,例如电源供应器、音频设备、汽车电子、医疗设备和通信设备等。以下是几种典型应用场景及使用建议:
    - 电源滤波:用于滤除纹波电流,保持稳定的直流输出。
    - 耦合和旁路:用于信号隔离和能量存储,提升电路的稳定性和可靠性。
    - 优化建议:在高温环境下使用时,注意散热管理;在高频应用中,选择合适的型号以避免过高的阻抗。

    兼容性和支持


    - 兼容性:本产品可与标准电子元件兼容,易于集成到现有系统中。
    - 支持:厂商提供详细的技术支持文档和技术咨询,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    1. 问:如何判断电容器是否损坏?
    - 答:通过测量电容器的电容值和泄漏电流,若超出规定范围,则可能已损坏。
    2. 问:在高温环境下如何提高电容器的使用寿命?
    - 答:确保良好的散热设计,减少热应力,可延长电容器的使用寿命。
    3. 问:如何避免电容器爆炸风险?
    - 答:正确安装并遵循制造商的使用说明,确保不超载运行。

    总结和推荐


    综上所述,本系列产品具备高性能、高可靠性和广泛的应用范围,是各类电子设备的理想选择。推荐用户根据具体应用场景选择合适的产品型号,并严格按照厂商的指导进行安装和使用。

UPM1A331MPD1TD参数

参数
电容值 330μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 350mA@ 120Hz
工作寿命 3000h@ 105°C
长*宽*高 11.5mm(宽度)*13mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPM1A331MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1A331MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1A331MPD1TD UPM1A331MPD1TD数据手册

UPM1A331MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1244 ¥ 1.0423
6000+ $ 0.1135 ¥ 0.9511
100000+ $ 0.0923 ¥ 0.7731
库存: 3000
起订量: 3000 增量: 1000
交货地:
最小起订量为:3000
合计: ¥ 3126.9
直接购买
加入购物车
