PCR1J680MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 63V ±20% 28mΩ 4000h@ 125°C 2.8A@ 100 kHz 贴片安装 10.3mm*10.3mm*10mm
供应商型号: UA-PCR1J680MCL1GS
供应商: 海外现货
标准整包数: 500

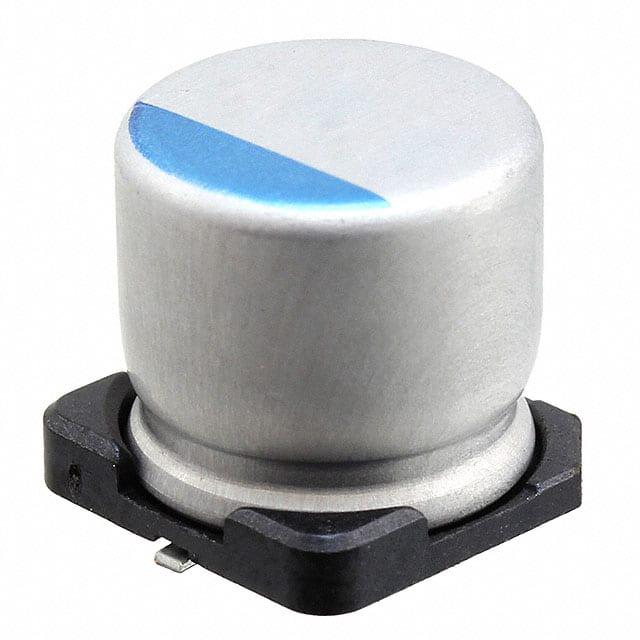

NICHICON 铝电解电容 PCR1J680MCL1GS

PCR1J680MCL1GS概述


    产品简介


    导电聚合物铝固态电解电容器是一种高可靠性电子元器件,主要用于电源滤波、高频耦合、旁路、去耦等电路设计中。这些电容器以其低等效串联电阻(ESR)、高纹波电流承载能力和长寿命而著称。该系列产品属于PCRChip系列,旨在提供卓越的性能和长期稳定性。

    技术参数


    | 参数 | 值 |

    | 高压范围 | 至80V |
    | 工作温度范围 | -55°C至+125°C |
    | 额定电压范围 | 16V至80V |
    | 额定电容范围 | 22μF至1000μF |
    | 电容容差 | ±20% |
    | 损耗角正切(tan δ) | ≤规定值(120Hz,20°C) |
    | 等效串联电阻(ESR) | ≤规定值(100kHz,20°C) |
    | 泄漏电流(2分钟施加额定电压后) | ≤0.03CV 或 3μA,取较大者 |
    | 长寿命保证 | 4000小时,125°C |

    产品特点和优势


    1. 高可靠性:能够在高达80V的电压下稳定工作,适用于高压电路。
    2. 低ESR和高纹波电流:显著降低电路中的能量损失,提高系统的效率。
    3. 长寿命:在125°C的工作环境下可达到4000小时的使用寿命,比普通电容器寿命更长。
    4. 环保设计:符合RoHS标准,无铅化设计确保环境友好。
    5. 耐热性:即使在-40°C的极端低温环境下也能保持良好的性能。
    6. AEC-Q200认证:通过严格的汽车电子产品测试标准,适合汽车工业应用。

    应用案例和使用建议


    这些电容器广泛应用于电源模块、计算机主板、汽车电子系统以及工业自动化设备中。例如,在电源模块中,这些电容器可以有效地滤除开关噪声,从而提高电源供应的稳定性。为了充分发挥其性能,建议在高温环境下使用时,注意散热设计,以延长使用寿命。

    兼容性和支持


    这些电容器适用于大多数主流的SMD贴装设备,且符合RoHS和欧盟最新环保要求。制造商提供了详细的使用指南和技术支持服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问:如何测量电容器的泄漏电流?
    - 答:如果对泄漏电流有疑问,应在施加DC额定电压120分钟后测量,测试条件为105°C。
    2. 问:长时间存放后的电容器如何检查其寿命特征?
    - 答:将电容器在125°C下存放1000小时,然后在20°C条件下进行电压处理,检查其是否符合规定的耐久特性。

    总结和推荐


    这款导电聚合物铝固态电解电容器以其高可靠性、低ESR、长寿命等特性在众多应用场景中表现出色。特别是在高压、高温等严苛环境下,它能够提供卓越的性能和稳定性。对于需要高性能、长寿命和环境友好的应用场景,强烈推荐使用此款电容器。

PCR1J680MCL1GS参数

参数
电容值 68μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 28mΩ
工作寿命 4000h@ 125°C
纹波电流 2.8A@ 100 kHz
长*宽*高 10.3mm*10.3mm*10mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PCR1J680MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCR1J680MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCR1J680MCL1GS PCR1J680MCL1GS数据手册

PCR1J680MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
