首页  >  产品百科  >  UCS2C221MHD

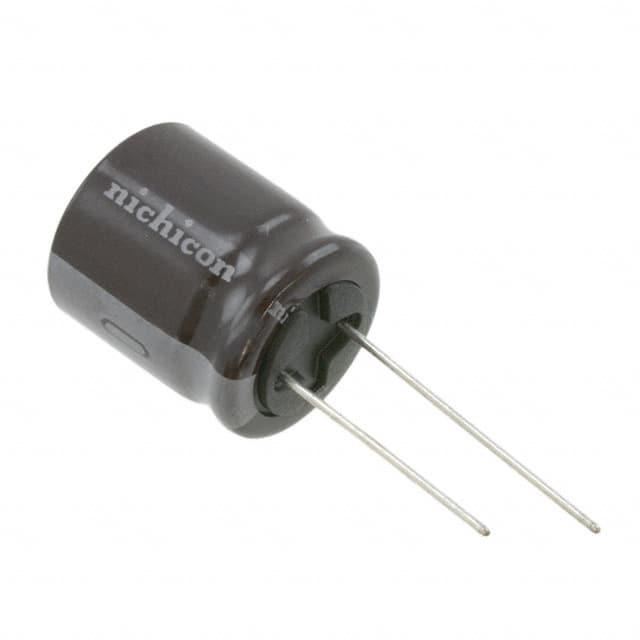

UCS2C221MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 160V ±20% 10000h@ 105°C 1.185A@ 120Hz,2.37A@ 100 kHz 通孔安装 16mm*25mm*26.5mm
供应商型号: UCS2C221MHD
供应商: nichicon
标准整包数: 400
NICHICON 铝电解电容 UCS2C221MHD

UCS2C221MHD概述

    # ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J UCS

    产品简介


    铝电解电容器 CAT.8100J UCS 是一款小型化、高纹波电流、高可靠性的电容器产品。它具有长时间的工作寿命,承受8000到10000小时的负载寿命(在+105°C条件下)。此产品适用于电源供应和镇流器应用,并符合RoHS指令(2011/65/EU和(EU)2015/863)。

    技术参数


    以下是CAT.8100J UCS的主要技术规格:
    - 类别温度范围:-40°C至+105°C
    - 额定电压范围:160V至450V
    - 额定电容范围:6.8µF至330µF
    - 电容容差:±20%(在120Hz,20°C条件下)
    - 漏电流:在20°C下,施加额定电压1分钟后,漏电流不超过0.04CV+100 µA
    - 损耗角正切(tan δ):最大值0.24(取决于额定电压)
    - 低温稳定性:-25°C/-40°C至+20°C
    - 耐久性:满足电压处理和容量变化要求
    - 存储寿命:无负载条件下在105°C存储1000小时后,容量变化在±20%内,漏电流小于或等于初始值
    - 标记:白色字母打印在深棕色套筒上
    - 尺寸代码:见相关表格

    产品特点和优势


    CAT.8100J UCS 的特点包括:
    - 高纹波电流能力,提高电源转换效率。
    - 长使用寿命,可达8000至10000小时。
    - 高可靠性,适用于严苛的工作环境。
    - 符合环保标准(RoHS),适用于多种应用场合。
    这些特点使得该产品在市场上具备较强的竞争优势,尤其是在需要高可靠性、长寿命的电源管理应用中。

    应用案例和使用建议


    CAT.8100J UCS 适用于多种应用场合,如电源供应器、镇流器和开关电源。以下是一些具体的应用建议:
    - 在大功率电源供应中,选择适当的额定电压和电容组合,确保电容器在额定工作范围内稳定运行。
    - 使用时注意散热,避免过热影响寿命。
    - 对于需要频繁充放电的场合,选择较大容量的电容器,以减小发热并延长使用寿命。

    兼容性和支持


    CAT.8100J UCS 可与其他标准的铝电解电容器互换使用。制造商提供了全面的技术支持,包括产品咨询、技术文档下载和售后维护服务。

    常见问题与解决方案


    问题1:如何判断电容器是否损坏?
    解决方案:测量电容器的阻抗和电容值,如果阻抗明显降低或电容值偏离标称值,说明电容器可能已经损坏。
    问题2:如何正确存储电容器?
    解决方案:电容器应存放在干燥、通风良好的地方,避免高温和潮湿环境。
    问题3:如何选择合适的额定电压?
    解决方案:根据电路的实际需求选择略高于工作电压的额定电压,以确保安全运行。

    总结和推荐


    总体来看,ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J UCS 在高可靠性和长寿命方面表现出色,特别适合于需要高可靠性、长寿命的电源管理和镇流器应用。基于其优异的性能和广泛的应用范围,强烈推荐在相关领域中采用这款产品。

UCS2C221MHD参数

参数
电容值 220μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.185A@ 120Hz,2.37A@ 100 kHz
工作寿命 10000h@ 105°C
长*宽*高 16mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2C221MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2C221MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2C221MHD UCS2C221MHD数据手册

UCS2C221MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 3.4173
2000+ ¥ 3.2687
4000+ ¥ 3.1201
库存: 40000
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 1366.92
