PCG1A331MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 10V ±20% 23mΩ 2000h@ 105°C 3.1A@ 100 kHz 贴片安装 8.3mm*8.3mm*7mm
供应商型号: F-PCG1A331MCL1GS
供应商: 海外现货
标准整包数: 1000

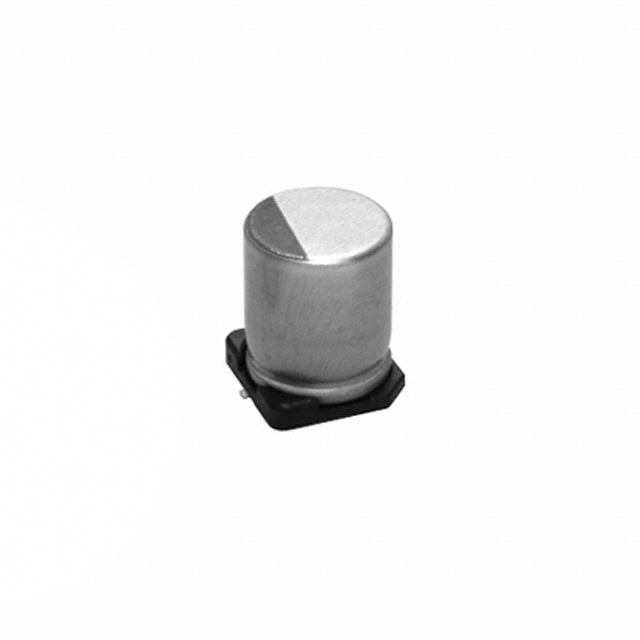

NICHICON 铝电解电容 PCG1A331MCL1GS

PCG1A331MCL1GS概述

    CAT.8100H Conductive Polymer Aluminum Solid Electrolytic Capacitors

    产品简介


    CAT.8100H系列是导电聚合物铝固体电解电容器,属于PCGChip类型,具备高容量的特点。这类电容器主要用于各种电力管理、通信设备、消费电子产品等领域,如电源滤波、信号耦合、电池充电电路等。

    技术参数


    - 温度特性:最大阻抗比(Z+105°C / Z+20°C)为1.25(在100kHz时),在-55°C至+105°C的温度范围内稳定工作。
    - 额定电压范围:2.5V到16V。
    - 额定电容范围:47μF到4700μF。
    - 容差:±20%(在120Hz,20°C时)。
    - 损耗角正切(tan δ):在120Hz,20°C时小于等于指定值。
    - ESR(等效串联电阻):在100kHz,20°C时小于等于指定值。
    - 漏电流:在20°C下,在施加额定电压2分钟后小于等于指定值。
    - 耐久性测试:在105°C下施加额定电压2000小时后恢复到20°C,或在60°C,90%RH下施加额定电压1000小时后恢复到20°C,仍满足规定参数。

    产品特点和优势


    CAT.8100H系列电容器具有以下几个显著特点和优势:
    - 高容量、低ESR、高纹波电流:这些特性使其适用于高频率、大电流的应用场合。
    - 长寿命:负载寿命达到2000小时(在105°C条件下)。
    - 环保:符合RoHS指令(2011/65/EU),并满足AEC-Q200标准,表明其在恶劣环境下的长期可靠性能。
    - 兼容性:适用于无铅回流焊接条件,适合现代电子产品的生产要求。

    应用案例和使用建议


    CAT.8100H电容器广泛应用于各种需要高可靠性和高性能的电路设计中,例如:
    - 电源滤波:在电源转换过程中,减少输出电压的波动。
    - 信号耦合:在音频放大器等设备中,确保信号传输不失真。
    - 电池充电电路:为快速充电提供稳定的支持。
    建议在使用过程中注意以下几点:
    - 确保安装环境符合产品的工作温度和湿度要求。
    - 在进行回流焊操作时,遵循正确的焊接温度曲线,避免过热损伤。

    兼容性和支持


    - 兼容性:CAT.8100H电容器与多种电子设备和其他元件兼容,适用于不同的电路设计需求。
    - 支持服务:制造商提供了详细的技术支持和维护信息,用户可以通过官方网站或客服获得进一步的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现短路 | 检查接线是否正确连接,确保没有多余的金属接触点。 |
    | 使用过程中发现ESR升高 | 可能是温度过高或老化造成的,建议定期检查并更换新的电容器。 |
    | 产品不能正常工作 | 确认安装步骤正确无误,必要时可以联系技术支持获取帮助。 |

    总结和推荐


    CAT.8100H系列电容器凭借其高容量、低ESR、长寿命等特性,在高可靠性要求的电子应用中表现出色。它们适用于多种高频大电流应用场合,并且符合环保和国际标准,是一款值得推荐的产品。对于需要高性能电容器的项目,CAT.8100H系列是一个理想的选择。

PCG1A331MCL1GS参数

参数
电容值 330μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 23mΩ
工作寿命 2000h@ 105°C
纹波电流 3.1A@ 100 kHz
长*宽*高 8.3mm*8.3mm*7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PCG1A331MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCG1A331MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCG1A331MCL1GS PCG1A331MCL1GS数据手册

PCG1A331MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6247 ¥ 5.2915
2000+ $ 0.6192 ¥ 5.2443
3000+ $ 0.6136 ¥ 5.197
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5291.5
