首页  >  产品百科  >  UWZ1E330MCL1GB

UWZ1E330MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 25V ±20% 1000h@ 105°C 48mA@ 120Hz,72mA@ 10kHz SMD 贴片安装 6.6mm*6.6mm*5.7mm
供应商型号: 647-UWZ1E330MCL1
供应商: Mouser
标准整包数: 1

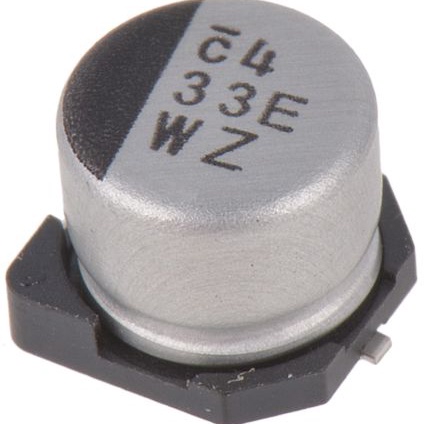

NICHICON 铝电解电容 UWZ1E330MCL1GB

UWZ1E330MCL1GB概述

    # 铝电解电容器产品技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键元器件。它们主要用于储能、滤波和耦合电路中,具有大容量、低成本和小体积等特点。本手册详细介绍了一款型号为UWZ系列的铝电解电容器,适用于宽温度范围内的多种应用场景。

    技术参数


    基本规格
    - 型号:UWZ
    - 电压范围:6.3V 至 50V
    - 电容范围:1μF 至 1500μF
    - 尺寸规格:直径(φD)从 4mm 到 10mm 不等
    - 工作温度范围:-55°C 至 +105°C
    性能参数
    - 电容公差:±20%
    - 漏电流:在 20°C 下,施加额定电压 2 分钟后,漏电流不超过 0.01CV 或 3μA 中的较大值
    - 损耗角正切(tan δ):最大值随电压变化而不同,例如:6.3V 时的最大值为 0.30,50V 时的最大值为 0.14
    - 阻抗比:当温度在 25°C 时,阻抗比在不同的电压范围内也有所不同,如 6.3V 时为 4,50V 时为 2
    - 电容稳定性:在低温条件下,电容变化在初始值的 ±10% 范围内
    支持电气特性
    - 额定纹波电流:在 105°C 下测量的纹波电流范围从 6.3mA 至 310mA 不等,具体取决于型号和额定电压
    - 频率系数:纹波电流随频率变化而变化,如在 50Hz 时的系数为 0.70,在 1kHz 时为 1.36
    工作环境
    - 高温回流焊条件:适用 260°C 峰值焊接,峰值时间为 5 秒,超过 230°C 时间至少 60 秒,重复两次

    产品特点和优势


    1. 宽温度范围:能够在极端的温度环境下稳定工作,从 -55°C 到 +105°C。
    2. 高可靠性:具备良好的耐久性和抗焊热能力,经过长时间高温测试依然符合标准。
    3. 符合标准:符合RoHS指令以及AEC-Q200标准,确保产品质量和环保要求。
    4. 兼容自动装配:适合通过载带自动装配机进行安装,提高了生产效率。

    应用案例和使用建议


    应用案例
    - 车载电子系统:用于引擎控制系统、ABS系统和空调系统的滤波和储能。
    - 工业控制设备:应用于需要高压稳定电源的工业自动化控制系统。
    - 通信设备:用于高频电路的滤波和平滑输出。
    使用建议
    - 电路设计:在设计时要考虑铝电解电容器的纹波电流承受能力,避免过载导致损坏。
    - 安装注意事项:遵循正确的焊接条件,特别是高温回流焊的要求,以确保最佳焊接效果。

    兼容性和支持


    兼容性
    - 该系列产品具有良好的兼容性,可以与其他品牌的铝电解电容器互换使用。
    支持
    - 提供全面的技术文档和售后服务,包括详细的使用指南和在线技术支持。

    常见问题与解决方案


    常见问题
    1. 电容器爆裂
    2. 电容器渗漏
    解决方案
    1. 避免过度加热:焊接时遵循指定的温度和时间,防止过热导致内部损坏。
    2. 正确储存:存放在干燥环境中,避免受潮导致的内部腐蚀。

    总结和推荐


    综上所述,UWZ系列铝电解电容器以其广泛的适用范围、优良的性能参数和良好的稳定性,在众多应用场景中表现出色。考虑到其出色的可靠性和市场竞争力,我们强烈推荐在相关项目中使用这款产品。无论是工业控制还是消费电子产品,这款电容器都是一个值得信赖的选择。

UWZ1E330MCL1GB参数

参数
电容值 33μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 48mA@ 120Hz,72mA@ 10kHz
长*宽*高 6.6mm*6.6mm*5.7mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UWZ1E330MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWZ1E330MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWZ1E330MCL1GB UWZ1E330MCL1GB数据手册

UWZ1E330MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.2116 ¥ 1.788
100+ $ 0.1518 ¥ 1.2827
1000+ $ 0.1285 ¥ 1.086
2000+ $ 0.1048 ¥ 0.8852
10000+ $ 0.1015 ¥ 0.8578
25000+ $ 0.0914 ¥ 0.7719
50000+ $ 0.0861 ¥ 0.7275
100000+ $ 0.083 ¥ 0.7009
库存: 1495
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
