UPJ1C102MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 16V ±20% 5000h@ 105°C 1.09A@ 120Hz,1.27A@ 10 kHz 通孔安装 16mm*15mm*16.5mm
供应商型号: 11M-D-UPJ1C102MHD6
供应商: 云汉优选
标准整包数: 1

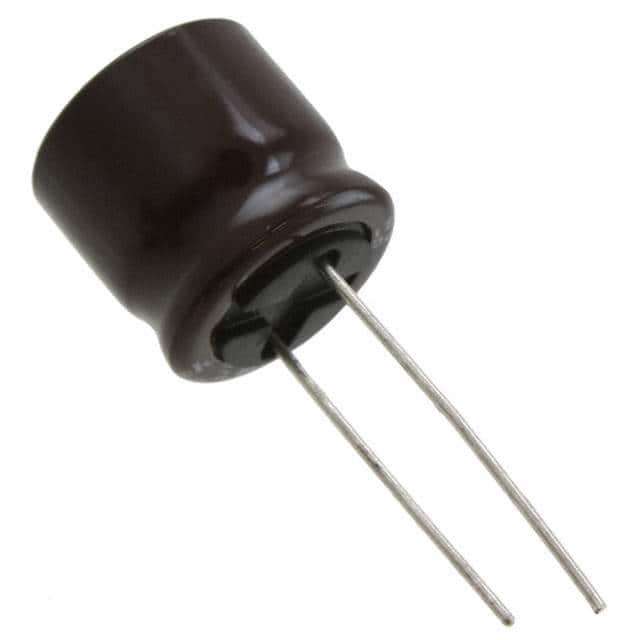

NICHICON 铝电解电容 UPJ1C102MHD6

UPJ1C102MHD6概述

    铝电解电容器——UPJ系列

    1. 产品简介


    铝电解电容器(UPJ系列) 是一种专门为开关电源设计的低阻抗电容器。本系列产品以其卓越的可靠性和低阻抗特性著称,适用于广泛的应用领域,包括但不限于工业控制、电源管理、通信设备以及消费电子产品等。这些电容器具有较高的额定电压范围(从6.3V到450V),能够满足不同应用场景的需求。

    2. 技术参数


    - 温度范围:-55°C 到 +105°C(6.3V 至 100V),-40°C 到 +105°C(160V 至 400V),-25°C 到 +105°C(450V)
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:1 µF 至 15000 µF
    - 电容容差:±20%(在120Hz,20°C条件下)
    - 漏电流:额定电压(V)下1分钟施加后,漏电流不大于0.03CV或4µA(以较大者为准)
    - 损耗角正切(tan δ):最大值根据额定电压变化,参见详细参数表格
    - 低温稳定性:符合JIS标准要求
    - 耐久性:承受105°C条件下5000小时负载寿命,根据尺寸略有差异

    3. 产品特点和优势


    - 低阻抗:专为高频率应用设计,提供优异的阻抗性能,尤其在开关电源中表现突出。
    - 高可靠性:在极端环境下保持稳定,可承受长时间的高电压负载。
    - 符合RoHS:环保设计,确保在各种严格的应用环境中均能表现出色。
    - 多尺寸选择:涵盖广泛的电容量和额定电压范围,适合多种不同的电路需求。

    4. 应用案例和使用建议


    - 工业控制:在工厂自动化系统中,UPJ系列电容器可以作为储能元件,确保电源供应的稳定性和可靠性。
    - 电源管理:在电源转换过程中,它们能够平滑输入和输出电压波动,提高系统的整体效率。
    - 通信设备:在电信基础设施中,这些电容器能够支持高频信号传输,同时保证长时间运行下的稳定性。
    使用建议:
    1. 确保在高温环境下工作时,定期检查电容器的状态,以避免潜在的故障。
    2. 在电路设计中,考虑到阻抗匹配的重要性,合理布局以减少寄生效应。
    3. 根据具体应用需求选择合适的电容值和额定电压,以实现最佳性能。

    5. 兼容性和支持


    UPJ系列电容器具有良好的通用性和兼容性,可与其他标准电子元件配合使用。生产商提供了详尽的技术支持文档和售后服务,确保用户在安装和使用过程中得到及时的帮助。

    6. 常见问题与解决方案


    - 问题1:在高温条件下漏电流偏大。
    - 解决方案:检查电路布局是否合理,考虑增加散热措施或更换其他型号的电容器。
    - 问题2:电容值变化超出预期。
    - 解决方案:重新确认电路参数设置,检查是否受到外部因素如温度、湿度等影响。
    - 问题3:使用寿命短于预期。
    - 解决方案:确保电容器工作在推荐的工作范围内,遵循正确的安装和维护程序。

    7. 总结和推荐


    UPJ系列铝电解电容器以其卓越的低阻抗特性、高可靠性和广泛的适用范围,在多个领域内都表现出了优异的性能。它不仅能够满足严格的工业标准,还具备良好的环保特性。对于需要高性能电容器的应用,强烈推荐使用UPJ系列铝电解电容器。在选择合适的电容器时,务必参考具体应用需求和相关技术规格。

UPJ1C102MHD6参数

参数
电容值 1mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.09A@ 120Hz,1.27A@ 10 kHz
长*宽*高 16mm*15mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPJ1C102MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1C102MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1C102MHD6 UPJ1C102MHD6数据手册

UPJ1C102MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.3
10+ ¥ 4
30+ ¥ 3.8
100+ ¥ 3.5
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.3
