首页  >  产品百科  >  UCA2G470MHD

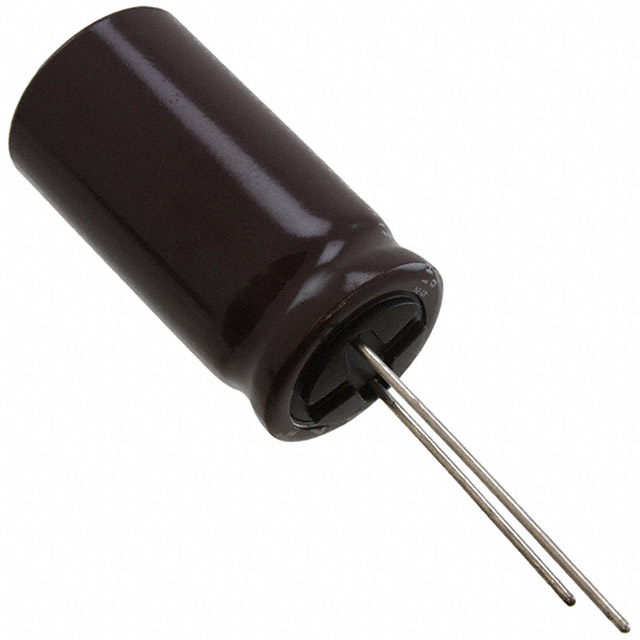

UCA2G470MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 400V ±20% 12000h@ 105°C 420mA@ 120Hz,840mA@ 100kHz 5101-4 通孔安装 16mm*31.5mm*33mm
供应商型号: N-UCA2G470MHD
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UCA2G470MHD

UCA2G470MHD概述

    铝电解电容器(UCA系列)技术手册

    1. 产品简介


    UCA系列铝电解电容器是专为高纹波电流和长寿命设计的产品,适合用于电源和镇流器应用。它通过了RoHS指令(2011/65/EU和(EU)2015/863),符合环保要求。其特点包括出色的温度稳定性、高耐久性,以及在负载条件下长达12000小时的使用寿命。

    2. 技术参数


    - 工作温度范围:-25°C至+105°C
    - 额定电压范围:160V至450V
    - 额定电容范围:6.8µF至220µF
    - 电容公差:±20%
    - 漏电流:应用额定电压1分钟后,漏电流不大于0.04CV+100 µA
    - 损耗角正切(tan δ):最大值为0.15(160V-250V),0.20(350V-450V)
    - 耐久性测试:在105°C下储存1000小时后,在20°C进行电压处理,满足规定耐久特性
    - 引线类型:径向引线型
    - 标记方式:白色字母印刷在深棕色套管上
    - 外形尺寸:不同型号根据电容和电压大小有不同的尺寸,具体参见附录中的尺寸表格

    3. 产品特点和优势


    - 高纹波电流承受能力:具有出色的负载寿命,能承受长时间的高纹波电流
    - 长寿命设计:负载条件下使用寿命可达12000小时,适用于长期运行的应用
    - 高可靠性:通过严格的耐久性测试,保证产品的长期稳定运行
    - 环保材料:无铅焊接线和PET套筒,符合RoHS标准

    4. 应用案例和使用建议


    - 应用案例:常用于电源和镇流器电路,例如开关电源、逆变器、节能灯的镇流器电路
    - 使用建议:
    - 在选择电容器时,应根据应用的实际需求确定合适的额定电压和电容值
    - 注意散热问题,尤其是在高纹波电流情况下,需要适当的散热措施以延长使用寿命
    - 定期检查电容器的健康状态,如发现漏电流增大等情况应及时更换

    5. 兼容性和支持


    - 兼容性:UCA系列铝电解电容器可以与其他常用的电源和镇流器部件良好兼容,适配多种电路板设计
    - 技术支持:厂商提供详细的技术文档和指南,以及必要的售后服务和技术支持

    6. 常见问题与解决方案


    - 问题1:如何判断电容器是否存在漏电问题?
    - 解决方案:可以通过测量漏电流来判断,如果漏电流超过规定值,则需要更换电容器
    - 问题2:电容器在高温环境下使用寿命降低怎么办?
    - 解决方案:可以通过增加散热装置或者降低环境温度来延长电容器的使用寿命

    7. 总结和推荐


    UCA系列铝电解电容器以其高纹波电流承受能力和长寿命的特点,在电源和镇流器应用中表现出色。它不仅具有较高的性价比,还提供了可靠的环保材料,非常适合用于需要长期稳定工作的应用场合。因此,我强烈推荐使用这款产品,以确保系统的长期可靠运行。

UCA2G470MHD参数

参数
电容值 47μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 420mA@ 120Hz,840mA@ 100kHz
长*宽*高 16mm*31.5mm*33mm
通用封装 5101-4
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCA2G470MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCA2G470MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCA2G470MHD UCA2G470MHD数据手册

UCA2G470MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
85+ $ 1.3144 ¥ 11.1724
库存: 188
起订量: 85 增量: 1
交货地:
最小起订量为:85
合计: ¥ 949.65
