首页  >  产品百科  >  UCB0J102MNL1GS

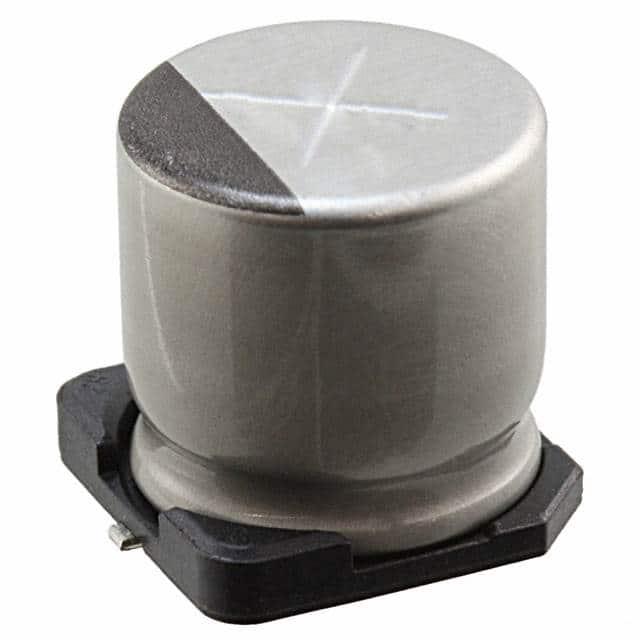

UCB0J102MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 6.3V ±20% 7000h@ 105°C 313mA@ 120Hz,469.5mA@ 10kHz SMD 贴片安装 10.3mm*10.3mm*10mm
供应商型号: UCB0J102MNL1GS
供应商: TME
标准整包数: 500
NICHICON 铝电解电容 UCB0J102MNL1GS

UCB0J102MNL1GS概述


    产品简介


    铝电解电容器是一种广泛应用在各种电子设备中的被动元件,具有高容量、低成本和良好的频率响应特性。CAT.8100H系列电容器以其高性能和长寿命而著称,适用于消费电子、工业控制、通信设备等多种应用场景。

    技术参数


    基本规格
    - 电压范围:6.3V 至 50V
    - 容值范围:1 µF 至 1000 µF
    - 容值公差:±20%
    - 耐热温度范围:-25°C 至 +105°C
    - 额定使用寿命:7000 小时(+105°C)
    电气特性
    - 漏电流:在20°C下施加额定电压两分钟后,漏电流不超过0.03 CV 或 4 µA,取较大者。
    - 损耗角正切(tan δ):最大值见下表
    | 额定电压 (V) | tan δ 最大值 |

    | 50 | 0.14 |
    | 35 | 0.14 |
    | 25 | 0.16 |
    | 16 | 0.26 |
    | 10 | 0.28 |
    | 6.3 | 0.32 |
    工作环境
    - 储存环境:无负载储存于105°C环境下1000小时后,再进行电压处理,须符合指定的耐久特性。
    - 焊接耐热性:保持在250°C的热板上30秒后,恢复到20°C,需满足规定的特性要求。

    产品特点和优势


    CAT.8100H系列电容器具备如下特点和优势:
    - 长寿命:负载寿命达到7000小时,适合长时间稳定运行的应用。
    - 高可靠性:符合RoHS标准,AEC-Q200认证,确保环保和高可靠性。
    - 宽工作温度范围:-25°C至+105°C的工作温度范围使其适用于多种极端环境。
    - 高容量范围:从1 µF到1000 µF的宽广容值范围,可满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    CAT.8100H系列电容器广泛应用于:
    - 消费电子产品:如电视机、音响系统等。
    - 工业控制系统:如自动化生产线、机械设备的控制电路。
    - 通信设备:如基站、路由器等需要高稳定性电源管理的场合。
    使用建议
    - 散热设计:由于在高温条件下可能会影响电容器的性能,因此在设计电路时需考虑良好的散热措施。
    - 合理选择容值:根据具体应用需求选择合适的电容器容值,以保证电路的最佳性能。

    兼容性和支持


    CAT.8100H系列电容器适用于自动装配设备,并且可以与不同型号的设备兼容。制造商提供全面的技术支持和维护服务,详细信息请参阅相关资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电容器损坏 | 确保安装在良好的散热环境中 |
    | 漏电流过大 | 检查电路设计并减少电路负载 |
    | 容值变化超出预期 | 检查工作环境温度是否符合规范 |

    总结和推荐


    CAT.8100H系列铝电解电容器以其出色的性能、可靠的品质和广泛的应用范围,在市场上具备很强的竞争力。对于需要长期稳定运行和高容量需求的应用场景,强烈推荐使用该系列产品。

UCB0J102MNL1GS参数

参数
电容值 1mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 313mA@ 120Hz,469.5mA@ 10kHz
长*宽*高 10.3mm*10.3mm*10mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCB0J102MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCB0J102MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCB0J102MNL1GS UCB0J102MNL1GS数据手册

UCB0J102MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
