QYX1H222KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 2.2nF ±10% 聚酯 50V 通孔安装 5.5mm*3mm*8.5mm
供应商型号: QYX1H222KTP
供应商: 国内现货
标准整包数: 25

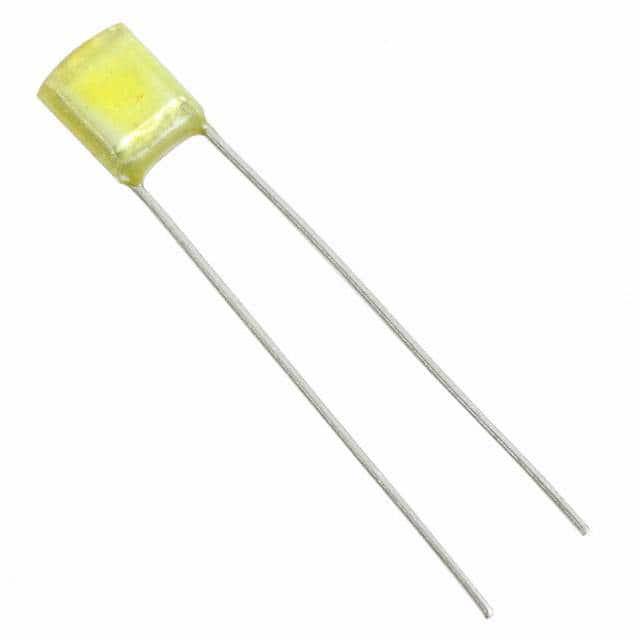

NICHICON 薄膜电容 QYX1H222KTP

QYX1H222KTP概述

    # 401 型塑料薄膜电容器

    产品简介


    401型塑料薄膜电容器是一种采用聚酯薄膜作为介电材料,配合铝箔制成的电容器。该产品通过环氧树脂涂层,具有卓越的耐热性、防潮性和溶剂抗性,适用于商业和工业应用。本产品适用于自动插入系统,且符合RoHS指令(2011/65/EU)。

    技术参数


    规格说明
    - 类别温度范围:-40°C至+85°C
    - 额定电压:50VDC, 100VDC
    - 额定电容范围:0.001μF至0.47μF
    - 电容容差:±5% (J), ±10% (K)
    - 介质损耗正切:0.8%或更少(1kHz,20°C)
    - 绝缘电阻:≥30000MΩ
    - 耐压测试:端子间:额定电压×250%,1到5秒;端子与覆盖层之间:额定电压×200%,1到5秒
    - 封装:环氧树脂
    项目性能特征
    - Q值:1
    - Y值:2
    - X值:3
    - 14:H
    - 5:4
    - 6:7
    - 7:3
    - 8:K
    - 9:T
    - 10:P
    - 11:12
    - 配置:TP(聚酯薄膜,焊锡CP线)
    尺寸参数
    - 类型编号系统(示例:50V 0.047μF)
    - V(代码):50VDC (1H) 100VDC (2A)
    - 电容(µF):Size T W H d P F T W H d P F

    产品特点和优势


    401型塑料薄膜电容器具备多项显著优点:
    - 高度可靠的耐热性和防潮性
    - 符合RoHS标准,环保无害
    - 优异的电性能,如低介质损耗正切
    - 广泛的额定电压和电容范围,适用于多种应用
    - 适用于自动化生产过程,提升效率

    应用案例和使用建议


    应用案例
    401型塑料薄膜电容器广泛应用于商业和工业领域,特别适合高频电路、电源滤波、信号耦合等应用。具体应用场景包括但不限于:
    - 高频电路:由于其良好的频率响应,适合高频滤波和耦合。
    - 电源滤波:利用其低损耗特性,提供稳定的电源滤波效果。
    - 信号耦合:适用于模拟和数字电路中的信号传输。
    使用建议
    - 在选择具体型号时,应根据应用需求选择合适的额定电压和电容值。
    - 安装时应注意电容器的方向和位置,以确保最佳性能。
    - 对于高温或高湿度环境,应加强散热措施和密封处理,提高使用寿命。

    兼容性和支持


    401型塑料薄膜电容器可与其他常见的电子元器件和设备良好兼容,适用于各种不同的应用场合。制造商提供了详细的技术支持和维护信息,以确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    问题1:安装后电容器出现异常发热现象
    解决方案:检查电容器的接线是否正确,是否存在短路。如果电路正常,考虑改善散热条件,确保周围环境通风良好。
    问题2:电容器的电容值与标称值不符
    解决方案:确认电容器的实际应用条件是否符合其额定条件。如果在极限条件下使用,可能导致电容值变化。建议按照规定的额定条件使用。
    问题3:电容器失效
    解决方案:首先检查电容器是否受到过电压或反向电压的影响。如果电路没有明显故障,可能需要更换新的电容器。

    总结和推荐


    综上所述,401型塑料薄膜电容器是一款高性能、高可靠性的产品,适用于广泛的商业和工业应用。其优越的耐热性、防潮性和低损耗特性使其成为市场上最具竞争力的产品之一。强烈推荐使用该电容器以满足您的特定应用需求。

QYX1H222KTP参数

参数
电容值 2.2nF
容差 ±10%
介电材料 聚酯
额定电压-DC 50V
ESR-等效串联电阻 -
额定电压-AC -
长*宽*高 5.5mm*3mm*8.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX1H222KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX1H222KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX1H222KTP QYX1H222KTP数据手册

QYX1H222KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.4957
250+ ¥ 1.4621
500+ ¥ 1.4319
1000+ ¥ 0.6578
2000+ ¥ 0.6421
4000+ ¥ 0.6321
库存: 400
起订量: 350 增量: 0
交货地:
最小起订量为:250
合计: ¥ 365.52
