LQR2G222MSEF

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 400V ±20% 5000h@ 85°C 10.4A@ 120Hz,14.56A@ 10 kHz 底座安装,螺纹安装 51mm*110mm*113mm
供应商型号: LQR2G222MSEF
供应商: 国内现货
标准整包数: 5

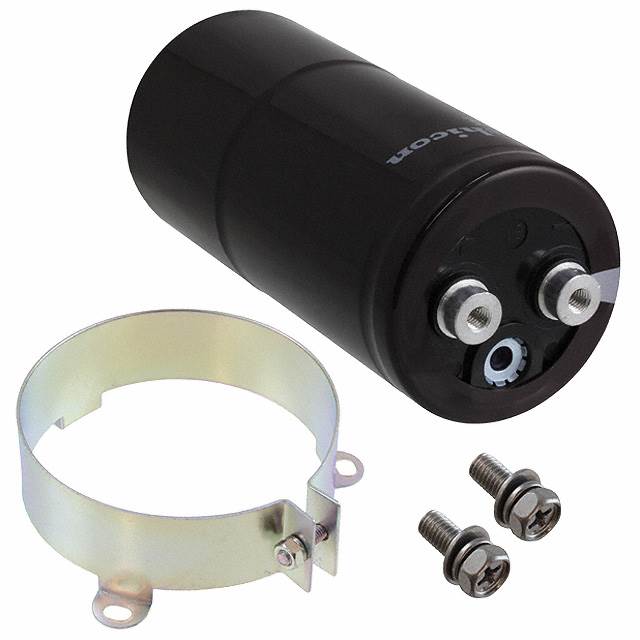

NICHICON 铝电解电容 LQR2G222MSEF

LQR2G222MSEF概述

    铝电解电容器——CAT.8100H LQR

    产品简介


    铝电解电容器(CAT.8100H LQR)是一种专为高频应用设计的高可靠性和高性能的电子元器件。这类电容器特别适用于交流伺服电机的再生电压、一般逆变器及电压波动较大的设备,同时也适用于倍压整流电路。该型号符合RoHS指令(2011/65/EU),确保无铅环保。

    技术参数


    - 额定电压范围: 350V 至 450V
    - 标称电容范围: 680μF 至 15000μF
    - 电容容差: ±20% @ 120Hz, 20°C
    - 泄漏电流: 额定电压施加5分钟后,泄漏电流不超过(µA)或5mA中的较小值(20°C)
    - 损耗角正切 (tan δ): ≤ 0.15
    - 工作温度范围: -25°C 至 +85°C
    - 阻抗比 (ZT/Z20): 最大值为3.0 @ 120Hz
    - 耐久性: 经过2000万次充放电后仍能保持原有特性
    - 贮存寿命: 在85°C下无负载存放1000小时后仍能维持规定特性

    产品特点和优势


    - 高频响应: 适合于高速充放电应用,如伺服电机和逆变器。
    - 稳定性: 能在宽广的工作温度范围内保持稳定的性能。
    - 可靠性: 高达2000万次充放电周期后依然满足特性要求。
    - 环保: 符合RoHS标准,采用无铅材料。

    应用案例和使用建议


    应用案例
    - 伺服电机: 这类电容器能够提供高频率响应,适合作为伺服电机再生电压的存储元件。
    - 逆变器: 在高频逆变器中,CAT.8100H LQR表现出色,尤其是在电压波动较大的环境中。
    - 倍压整流电路: 用于倍压整流器中,确保在低电压下的稳定性。
    使用建议
    - 正确安装: 请根据提供的尺寸图表选择正确的安装支架。
    - 避免热损伤: 尽可能避免高温环境,特别是在长时间高电流应用中。
    - 定期检查: 定期检查电容器以确保其性能稳定。

    兼容性和支持


    - 兼容性: CAT.8100H LQR 支持多种螺纹终端类型,适合φ51及以上直径的应用。
    - 支持: 制造商提供详尽的技术文档和支持服务,如有需求可联系制造商获取更多信息。

    常见问题与解决方案


    1. 电容器外观异常
    - 解决方案: 检查是否有任何物理损坏,如有必要更换新的电容器。
    2. 电容器无法正常充电
    - 解决方案: 检查连接线路和电源电压是否符合要求。
    3. 电容器容量减少
    - 解决方案: 确保工作温度和电压在规定范围内,必要时进行更换。

    总结和推荐


    CAT.8100H LQR是一款性能卓越、高度可靠的铝电解电容器,特别适合应用于需要高频响应的环境,如伺服电机、逆变器等。其出色的耐久性和稳定性使其成为市场上极具竞争力的产品。推荐在高频充放电和宽温环境应用中选用此款电容器。

LQR2G222MSEF参数

参数
电容值 2.2mF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 85°C
纹波电流 10.4A@ 120Hz,14.56A@ 10 kHz
长*宽*高 51mm*110mm*113mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

LQR2G222MSEF厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LQR2G222MSEF数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LQR2G222MSEF LQR2G222MSEF数据手册

LQR2G222MSEF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 443.8509
20+ ¥ 434.9729
库存: 15
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 4438.5
直接购买
加入购物车
