UPS1C470MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 16V ±20% 2000h@ 105°C 160mA@ 100kHz,27.2mA@ 120Hz 通孔安装 5mm*11mm*12.5mm
供应商型号: N-UPS1C470MDD1TD
供应商: 云汉优选
标准整包数: 1

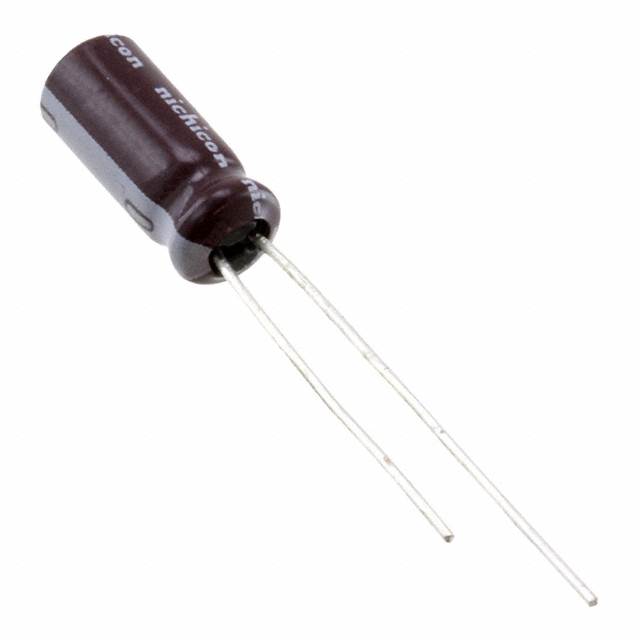

NICHICON 铝电解电容 UPS1C470MDD1TD

UPS1C470MDD1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是广泛应用于电子电路中的关键组件,特别适用于开关电源等电力系统。本手册介绍的产品是型号为 UPS 和 UPJ 的铝电解电容器,它们具有小型化、低阻抗的特点,能够满足在宽温度范围内(–55至+105℃)的工作要求。这些产品符合RoHS指令(2011/65/EU及(EU)2015/863),适合用于广泛的工业和消费电子产品中。

    技术参数


    以下列出了产品的关键技术规格和技术参数:
    - 额定电压范围: 6.3V 至 450V
    - 额定电容范围: 0.47μF 至 15000μF
    - 容差: ±20%
    - 漏电流: 在 20℃下,施加额定电压 1分钟后,漏电流不超过 0.03CV 或 4μA,取较大值
    - 损耗角正切(tan δ): 额定电压下的最大值参见上表
    - 低温稳定性: –55℃时电容量变化不大于初始值的 200%
    - 耐久性: 储存 1000 小时后,施加规定电压,符合标准要求
    - 频率系数: 额定纹波电流的频率系数见上表

    产品特点和优势


    1. 宽温范围: 工作温度范围广,能够适应多种恶劣环境条件。
    2. 低阻抗: 有助于提高转换效率,减少能量损失。
    3. 高可靠性: 经过严格的耐久性和稳定性测试,确保长期使用无故障。
    4. 环保材料: 符合RoHS标准,环保且对环境友好。
    5. 小型化设计: 尺寸紧凑,节省空间,易于安装。

    应用案例和使用建议


    这类铝电解电容器广泛应用于开关电源、变频器、太阳能逆变器等领域。例如,在一台高功率的开关电源设计中,采用此类电容器可以显著提高系统的转换效率和可靠性。
    使用建议:
    1. 确保安装环境温度在规定的范围内,避免高温导致性能下降。
    2. 正确选择电容器的额定电压和电容值,以避免过压或过流导致损坏。
    3. 定期检查电容器的外观,如发现异常应及时更换。

    兼容性和支持


    这些电容器与其他电子元件和设备具有良好的兼容性,可以方便地集成到现有系统中。制造商提供详细的规格书和数据表,以及技术支持服务,确保客户在使用过程中得到必要的帮助。

    常见问题与解决方案


    1. 电容器漏电流大:检查连接是否牢固,确认额定电压和温度条件符合要求。
    2. 电容器过热:降低纹波电流或改善散热条件。
    3. 电容器失效:检查是否有短路或开路情况,必要时更换电容器。

    总结和推荐


    总体来看,这些铝电解电容器具有优良的性能和广泛的适用性。它们的小型化、高可靠性以及对环境的适应能力使其在市场上具有较强的竞争力。对于需要在高功率环境下工作的应用,强烈推荐使用这些电容器。

UPS1C470MDD1TD参数

参数
电容值 47μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 160mA@ 100kHz,27.2mA@ 120Hz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPS1C470MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1C470MDD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1C470MDD1TD UPS1C470MDD1TD数据手册

UPS1C470MDD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.071 ¥ 0.6037
库存: 1658
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 905.55
直接购买
加入购物车
