PCR1H121MCL2GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 120μF 50V ±20% 25mΩ 4000h@ 125°C 2.9A@ 100kHz 贴片安装 8.3mm*8.3mm*12mm
供应商型号: PCR1H121MCL2GS
供应商: 国内现货
标准整包数: 5

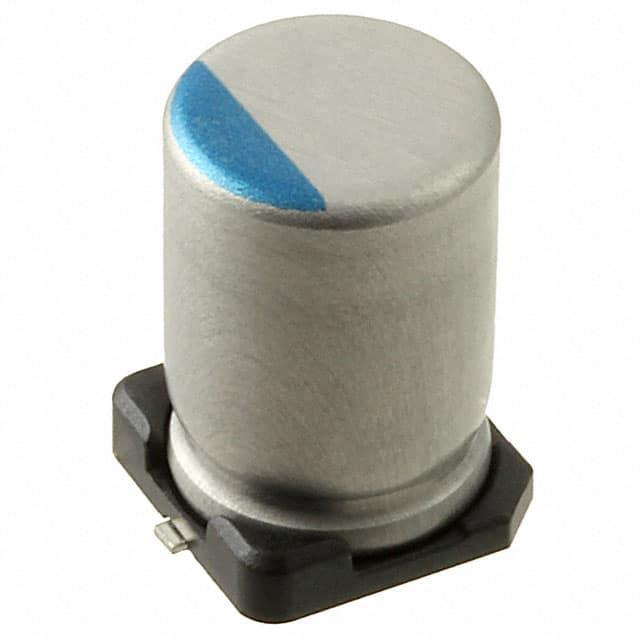

NICHICON 铝电解电容 PCR1H121MCL2GS

PCR1H121MCL2GS概述


    产品简介


    电子元器件名称:导电聚合物铝固体电解电容器
    产品型号:CAT.8100H
    主要功能:提供低ESR(等效串联电阻)和高纹波电流能力,适用于高频滤波和电源管理等应用。
    应用领域:广泛应用于消费类电子产品、工业控制设备、汽车电子及通信设备等领域。

    技术参数


    | 参数 | 规格 |

    | 温度范围 | –55°C 至 +125°C |
    | 额定电压范围 | 16V 至 80V |
    | 额定电容范围 | 22μF 至 1000μF |
    | 容量公差 | ±20%(120Hz,20°C) |
    | 损耗角正切(tan δ) | ≤额定值(120Hz,20°C;100kHz,20°C) |
    | ESR | ≤额定值(100kHz,20°C) |
    | 泄漏电流 | ≤0.03CV 或 3μA,以较大者为准 |
    | 耐久性测试 | 在125°C下工作4000小时后满足标准 |
    | 存储寿命 | ≤额定值(1000小时,85°C,85%RH) |
    | 高温耐久性测试 | 在–40°C下测试后的ESR符合标准 |

    产品特点和优势


    - 高可靠性:采用导电聚合物技术,具有更高的稳定性。
    - 长寿命:能够在125°C环境下工作4000小时。
    - 低ESR:优异的等效串联电阻特性,适合高频率应用。
    - 高纹波电流能力:能够处理大电流波动。
    - 环保设计:符合RoHS指令(2011/65/EU),无铅焊接。
    - AEC-Q200认证:确保其在汽车电子领域的适用性。

    应用案例和使用建议


    应用案例:
    - 消费类电子产品:用于便携式设备如手机和平板电脑的电源管理模块。
    - 工业设备:为电机驱动和逆变器提供稳定电源。
    - 汽车电子:适配于车载信息娱乐系统和引擎控制系统。
    使用建议:
    - 确保电路设计时留有足够的散热空间以延长使用寿命。
    - 遵循制造商推荐的焊接温度曲线,避免过热对元件造成损坏。
    - 根据具体应用需求选择合适的电容值和电压等级。

    兼容性和支持


    - 兼容性:CAT.8100H系列电容器支持SMD(表面贴装技术),适用于多种印刷电路板设计。
    - 技术支持:厂家提供全面的技术文档和支持服务,包括RoHS合规性认证及AEC-Q200认证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量偏差超过允许范围 | 确认焊接条件是否正确,检查回流焊温度 |
    | 泄漏电流异常高 | 检查存储条件,确保未超过存储时间 |
    | ESR值高于预期 | 检查工作温度是否过高 |

    总结和推荐


    综合评估:CAT.8100H导电聚合物铝固体电解电容器以其卓越的性能、长寿命和高可靠性脱颖而出,是现代电子设计的理想选择。其低ESR和高纹波电流能力使其成为高频电路和功率管理应用的首选。
    推荐结论:强烈推荐此产品用于需要高性能电容器的应用场合,尤其是对温度范围要求严格的工业和汽车领域。对于追求环保和高可靠性的客户来说,CAT.8100H是一个极佳的选择。

PCR1H121MCL2GS参数

参数
电容值 120μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 25mΩ
工作寿命 4000h@ 125°C
纹波电流 2.9A@ 100kHz
长*宽*高 8.3mm*8.3mm*12mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PCR1H121MCL2GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCR1H121MCL2GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCR1H121MCL2GS PCR1H121MCL2GS数据手册

PCR1H121MCL2GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 20.7899
50+ ¥ 20.0337
200+ ¥ 18.8993
400+ ¥ 10.4274
2000+ ¥ 10.0101
库存: 1450
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 103.94
