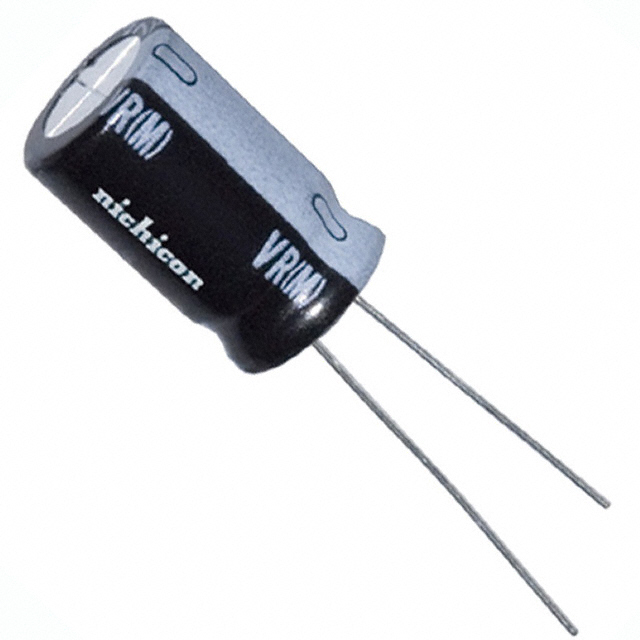

UVR2A101MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 100V ±20% 2000h@ 85°C 370mA@ 120Hz,555mA@ 10kHz 通孔安装 10mm*20mm*22mm
供应商型号: 1822635
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UVR2A101MPD1TD

UVR2A101MPD1TD概述

    铝电解电容器产品技术手册解析

    1. 产品简介


    铝电解电容器是一种广泛应用于消费电子、工业设备及通信领域的基础电子元件。其主要功能是储存电能、滤波、去耦和稳定电路电压。本文重点介绍UVR系列铝电解电容器,属于迷你尺寸的标准型号,专为娱乐电子设计。该系列产品符合RoHS(2011/65/EU)及欧盟REACH法规要求,具有环保合规性。其主要优势在于体积小巧、性能可靠,适合小型化和便携式设备。

    2. 技术参数


    以下为UVR系列铝电解电容器的技术参数概览:
    | 参数类别 | 具体数值 |

    | 工作温度范围 | –40°C 至 +85°C(6.3V至400V),–25°C 至 +85°C(450V) |
    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 0.47µF 至 33000µF |
    | 容值公差 | ±20%(120Hz,20°C条件下测量) |
    | 漏电流 | ≤0.03CV 或 ≤4µA(最大值),具体取决于电压条件 |
    | 损耗角正切(tanδ) | 6.3V 至 100V:≤0.20;160V 至 450V:≤0.25 |
    | 耐久性 | 在85°C无负载储存1000小时后,仍满足规定耐久性参数 |
    | 封装形式 | 径向引脚型 |

    3. 产品特点和优势


    UVR系列铝电解电容器的主要特点如下:
    1. 小体积设计:适合空间有限的紧凑型电路板布局。
    2. 高可靠性:满足严格的耐久性测试标准。
    3. 宽工作电压范围:从低电压到高压场景均适用。
    4. 高性能频率系数:高频环境下具备良好的阻抗性能。
    5. 绿色环保:通过RoHS认证,适用于对环保要求高的领域。
    其市场竞争力体现在:
    - 在娱乐电子领域提供了可靠的电源管理解决方案。
    - 支持多种封装尺寸和额定电压,满足多样化需求。
    - 成本效益高,适合大规模量产。

    4. 应用案例和使用建议


    UVR系列铝电解电容器广泛应用于消费电子产品,如音响设备、便携式游戏机和手持设备。以下是一些典型的应用案例和使用建议:
    1. 音响系统:用于音频信号滤波和稳压电路,建议选用耐纹波电流能力较强的型号。
    2. 无线充电设备:需要大容量电容配合高频响应特性,推荐采用额定电压为25V的产品。
    3. 车载娱乐系统:恶劣环境下的稳定性至关重要,建议选择高温等级版本(如UVK系列)。
    使用建议:
    - 确保实际工作电压低于额定电压的80%,以延长使用寿命。
    - 注意散热设计,特别是在大电流应用场景下。
    - 定期检查电容老化情况,避免因漏电流增大导致系统故障。

    5. 兼容性和支持


    UVR系列电容器与同类产品具有良好的互换性,尤其在额定电压和容值匹配的情况下,可轻松替代其他品牌产品。此外,制造商提供全面的支持服务,包括样品供应、技术咨询和定制化生产。

    6. 常见问题与解决方案


    以下为一些常见问题及其解决方案:
    1. 问题:电容器寿命短
    解决方案:确保工作环境温度不超过最大允许值,降低纹波电流,定期维护。
    2. 问题:安装后失效
    解决方案:检查焊接质量,确保引脚方向正确,避免反接。
    3. 问题:纹波电流过大
    解决方案:升级至更高额定纹波电流的型号,增加散热措施。

    7. 总结和推荐


    综合来看,UVR系列铝电解电容器是一款性能优异、应用广泛的电子元件。其出色的稳定性、兼容性和绿色环保特性使其成为消费电子市场的优选产品。无论是研发工程师还是终端用户,都可以放心选用该系列产品。
    推荐指数:★★★★★(5/5)
    希望以上内容能够为您提供有价值的信息!如果需要进一步的详细资料,请随时联系我们。

UVR2A101MPD1TD参数

参数
电容值 100μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 370mA@ 120Hz,555mA@ 10kHz
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVR2A101MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR2A101MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR2A101MPD1TD UVR2A101MPD1TD数据手册

UVR2A101MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.2788
10+ ¥ 1.7954
100+ ¥ 1.6573
500+ ¥ 1.5468
1000+ ¥ 1.5192
2000+ ¥ 1.5192
4000+ ¥ 1.5192
库存: 102
起订量: 28 增量: 0
交货地:
最小起订量为:10
合计: ¥ 17.95
