UVR1J221MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 63V ±20% 2000h@ 85°C 490mA@ 120Hz,735mA@ 10kHz 通孔安装 10mm*16mm*17.5mm
供应商型号: 3464270
供应商: 海外现货
标准整包数: 1

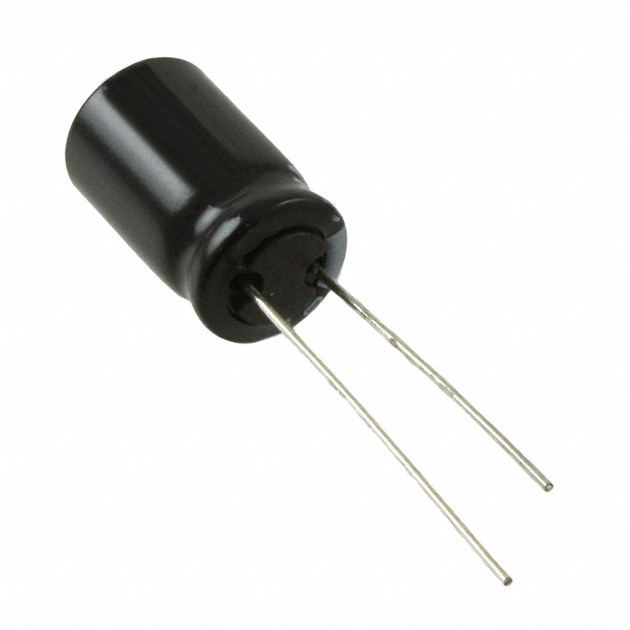

NICHICON 铝电解电容 UVR1J221MPD

UVR1J221MPD概述

    铝电解电容器(CAT.8100D)——VR系列技术手册

    产品简介


    铝电解电容器(CAT.8100D)属于VR系列,是一款体积小巧的径向引线型电容器,其尺寸比VX系列小一档。本系列产品具有符合RoHS指令(2011/65/EU)的特点,适用于广泛的工业和消费电子产品中。这些电容器主要用于储存和释放电能,广泛应用于音频系统、电源管理、照明设备等多个领域。

    技术参数


    1. 温度范围
    - 工作温度范围:-40°C到+85°C(6.3V到400V),-25°C到+85°C(450V)
    2. 额定电压范围
    - 6.3V至450V
    3. 额定电容范围
    - 0.1µF至33000µF
    4. 容差
    - ±20%(120Hz,20°C时)
    5. 泄漏电流
    - 在20°C下,施加额定电压1分钟后,泄漏电流不超过0.03CV或4μA,两者中较大者;施加额定电压2分钟后,泄漏电流不超过0.01CV或3μA,两者中较大者。
    6. 损耗角正切(tanδ)
    - 不同额定电压下的最大tanδ值:
    - 6.3V: 0.28
    - 10V: 0.24
    - 16V: 0.20
    - 25V: 0.16
    - 35V: 0.14
    - 50V: 0.12
    - 63V: 0.10
    - 100V: 0.08
    - 160V至315V: 0.20
    - 350V至450V: 0.25
    7. 稳定性
    - 在低温环境下保持初始电容值的200%以内。
    8. 耐久性
    - 经过85°C无负载储存1000小时后,再进行电压处理,符合额定耐久性标准。

    产品特点和优势


    1. 小型化设计:VR系列电容器相比VX系列更加紧凑,适合空间有限的应用场合。
    2. 低损耗:tanδ值低,表示能量损耗小,效率高。
    3. 良好的热稳定性:能够在较宽的温度范围内保持稳定的性能。
    4. 环保合规:符合RoHS指令,无铅,更环保。
    5. 高压范围:可承受高达450V的电压,适用于高压应用。

    应用案例和使用建议


    1. 音频系统:VR系列电容器适用于滤波电路,提高音质表现。
    2. 电源管理:在电源模块中用于滤波和储能。
    3. 照明设备:适用于LED驱动器中的电容滤波。
    使用建议:
    - 确保安装时避免长时间高温环境,以延长使用寿命。
    - 在选择合适的电容型号时,需要根据具体应用需求和电路要求,确定合适的额定电压和容值。

    兼容性和支持


    1. 兼容性:VR系列电容器易于与其他常见的电子元器件和设备集成。
    2. 支持:制造商提供详细的安装指南和技术支持服务,以确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:电容器在使用过程中出现漏电现象。
    - 解决方案:检查电容器的工作环境是否满足规定的温度范围,确保电容器没有受损。如需进一步排查,建议联系技术支持。
    2. 问题:电容器在高温环境下工作,寿命缩短。
    - 解决方案:尽量减少电容器在高温环境下的时间,或者选择更高耐温等级的产品。

    总结和推荐


    综上所述,铝电解电容器(CAT.8100D)VR系列以其小型化设计、高稳定性、低损耗等特点,在多种应用场合中表现出色。特别是在需要紧凑布局和高效能的应用场景中,是理想的选择。因此,强烈推荐此产品给需要高性能电容器的工程师和技术人员。
    希望上述信息对您有所帮助。

UVR1J221MPD参数

参数
电容值 220μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 490mA@ 120Hz,735mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 10mm*16mm*17.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UVR1J221MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1J221MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1J221MPD UVR1J221MPD数据手册

UVR1J221MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
