首页  >  产品百科  >  UWZ1H220MCL1GS

UWZ1H220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 50V ±20% 1000h@ 105°C 51mA@ 120Hz,76.5mA@ 10kHz SMD 贴片安装 8.3mm*8.3mm*6.5mm
供应商型号: 647-UWZ1H220MCL1
供应商: Mouser
标准整包数: 1

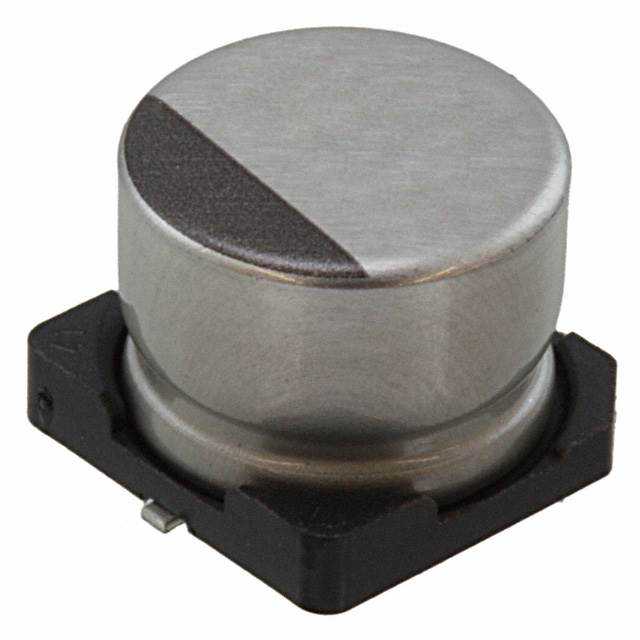

NICHICON 铝电解电容 UWZ1H220MCL1GS

UWZ1H220MCL1GS概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用的电容器,主要利用铝金属作为阴极材料,并通过化学反应形成氧化层作为电介质。它们广泛应用于各类电子设备中,如电源管理、计算机主板、消费电子产品等,因其具有较高的电容量和较低的成本而受到青睐。

    技术参数


    基本规格
    - 额定电压范围: 6.3V 到 50V
    - 额定电容范围: 1µF 到 1500µF
    - 电容容差: ±20%
    - 漏电流: 在120Hz、20°C下,泄漏电流不超过0.01CV或3µA,取较大值
    性能参数
    - 工作温度范围: -55°C 到 +105°C
    - 热稳定性: 在-40°C至20°C范围内,电容变化不超过±25%
    - 损耗角正切(tanδ):
    - 6.3V: ≤0.30
    - 10V: ≤0.24
    - 16V: ≤0.20
    - 25V: ≤0.16
    - 35V: ≤0.14
    - 50V: ≤0.14
    - 阻焊热稳定性: 铝电解电容器在250°C保持30秒后,仍能满足相应特性要求
    支持的电气特性
    - 频率系数: 50Hz到10kHz以上的不同频率下的额定纹波电流系数
    - 封装尺寸: 直径(φD)4mm到10mm,高度(L)范围不一,具体见下表
    工作环境
    - 峰值回流焊接温度: 260°C,持续5秒,适合多种封装类型
    - 高温适应性: 能够适应宽广的工作温度范围,从-55°C到+105°C

    产品特点和优势


    1. 宽温范围: -55°C 到 +105°C 的宽泛工作温度范围使得这些电容器非常适合极端条件下的应用。
    2. 高可靠性: 经过严格的测试,保证了产品的可靠性和耐久性。
    3. 抗焊接热应力: 热稳定性和焊接耐热性的优良表现使其适用于自动化装配线。
    4. 符合RoHS标准: 符合RoHS指令,无有害物质,符合环保要求。

    应用案例和使用建议


    应用案例
    - 电源模块: 在电源转换电路中,用于储能和滤波,确保输出电压的稳定性。
    - 计算设备: 计算机主板中的旁路和耦合应用,改善信号传输质量。
    - 汽车电子: 汽车电源系统中,用作滤波电容器以提高电源质量。
    使用建议
    - 正确选型: 根据具体的应用场合选择合适的额定电压和电容值。
    - 避免过压: 使用时避免超过其额定电压,以免损坏电容器。
    - 适当的散热措施: 尤其是在大功率应用中,应注意采取有效的散热措施以防止过热。

    兼容性和支持


    - 兼容性: 与大多数主流的自动装配线兼容,适用于自动贴装工艺。
    - 厂商支持: 提供详细的安装指南和应用手册,客户可联系厂商获取更多技术支持和服务。

    常见问题与解决方案


    1. 问题: 如何处理焊接过程中出现的漏电流过大问题?
    - 解决办法: 确保焊接温度和时间符合标准要求,避免焊接过热。
    2. 问题: 如何判断电容器的使用寿命?
    - 解决办法: 定期检查电容器的容值和漏电流,如果超出规定范围,则需要更换。

    总结和推荐


    综合评估
    - 优点: 高度可靠的铝电解电容器,能够在广泛的温度范围内正常工作,具有优良的抗热应力性能,适用于各种严苛的应用环境。
    - 缺点: 由于电解质的存在,其寿命可能受限于使用条件和环境因素。
    推荐意见
    - 推荐使用: 基于上述优点,我们强烈推荐使用这类铝电解电容器。无论是用于电源管理还是其他关键应用,都能确保良好的性能和长期的稳定性。

UWZ1H220MCL1GS参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 51mA@ 120Hz,76.5mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 8.3mm*8.3mm*6.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售

UWZ1H220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWZ1H220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWZ1H220MCL1GS UWZ1H220MCL1GS数据手册

UWZ1H220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6095 ¥ 5.1503
10+ $ 0.3669 ¥ 3.0999
100+ $ 0.2128 ¥ 1.7977
1000+ $ 0.1674 ¥ 1.4145
2000+ $ 0.148 ¥ 1.2503
10000+ $ 0.1344 ¥ 1.1357
25000+ $ 0.1292 ¥ 1.0913
50000+ $ 0.125 ¥ 1.0558
库存: 2093
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.15
