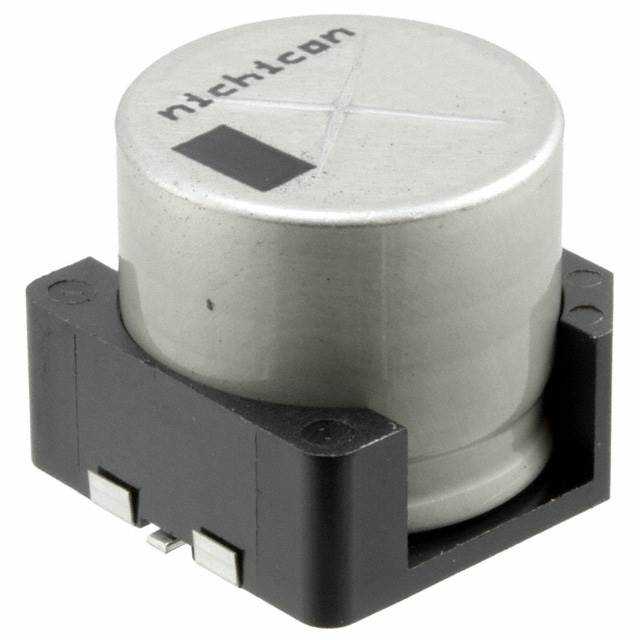

UUE1V681MNS1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 35V ±20% 5000h@ 125°C 1.2A@ 100kHz,804mA@ 120Hz SMD 贴片安装 19.1mm*19.1mm*17.5mm
供应商型号: N-UUE1V681MNS1MS
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UUE1V681MNS1MS

UUE1V681MNS1MS概述


    产品简介


    本产品为铝电解电容器,属于UUE芯片类型,具有抗震设计。这种电容器适用于汽车电子领域,特别是需要承受重负载服务的场合。产品符合RoHS指令(2011/65/EU和(EU)2015/863),并符合AEC-Q200标准,确保了其可靠性和环保性。

    技术参数


    - 额定电压范围:10V到50V
    - 标称电容范围:33μF到4700μF
    - 温度范围:–55°C到+125°C(直径8mm至18mm)
    - 耐久性:在125°C条件下负载寿命可达2000至5000小时
    - 损耗角正切(tan δ):最大值见下表
    - 漏电流:不超过0.03CV或4μA(取较大者)
    - 阻抗比(Z-40°C / Z+20°C):最大值见下表
    | 额定电压 (V) | tan δ (120Hz, 20°C) | 漏电流 (μA) |
    |
    | 10 | 0.26 | ≤ 4 |
    | 16 | 0.20 | ≤ 4 |
    | 25 | 0.16 | ≤ 4 |
    | 35 | 0.14 | ≤ 4 |
    | 50 | 0.14 | ≤ 4 |

    产品特点和优势


    - 高可靠性:在严苛环境下依然保持良好的稳定性和耐久性,适合于汽车电子领域。
    - 抗震设计:适应各种震动环境,提升使用寿命。
    - 符合行业标准:符合RoHS指令和AEC-Q200标准,确保产品质量和环保要求。
    - 宽温度范围:-55°C到+125°C的工作温度范围,适应不同气候条件。

    应用案例和使用建议


    应用案例
    该电容器常用于汽车电子系统,如发动机控制单元、车载音响系统及车身控制系统等。由于其高性能和高稳定性,非常适合于要求严格的工作环境。
    使用建议
    - 在使用过程中应注意工作环境的温度,避免超过最大工作温度。
    - 定期检查漏电流和损耗角正切(tan δ)指标,确保其处于规定范围内。
    - 根据具体的应用需求选择合适的额定电压和电容值。

    兼容性和支持


    - 兼容性:可与其他符合汽车电子标准的设备和组件进行良好集成。
    - 支持和服务:厂商提供详细的技术文档和支持服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作温度超出范围 | 确保工作环境温度在规定范围内 |
    | 损耗角正切(tan δ)偏大 | 更换新的电容器 |
    | 漏电流过大 | 检查连接线路是否正确,必要时更换新电容器 |

    总结和推荐


    综上所述,这款UUE芯片类型的铝电解电容器具备高度可靠性和稳定性,特别是在汽车电子领域有着广泛的应用前景。其符合RoHS标准和AEC-Q200认证,确保了产品的质量和环保性。我们强烈推荐此产品用于各种汽车电子系统及其他对稳定性和抗震性有较高要求的应用场合。

UUE1V681MNS1MS参数

参数
电容值 680μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.2A@ 100kHz,804mA@ 120Hz
工作寿命 5000h@ 125°C
长*宽*高 19.1mm*19.1mm*17.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

UUE1V681MNS1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUE1V681MNS1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUE1V681MNS1MS UUE1V681MNS1MS数据手册

UUE1V681MNS1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
