UBX2D470MHL

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 200V ±20% 1000h@ 150°C 250mA@ 120Hz,375mA@ 100kHz 通孔安装 25mm(宽度)*26.5mm(高度)
供应商型号: UBX2D470MHL-ND
供应商: Digi-Key
标准整包数: 1

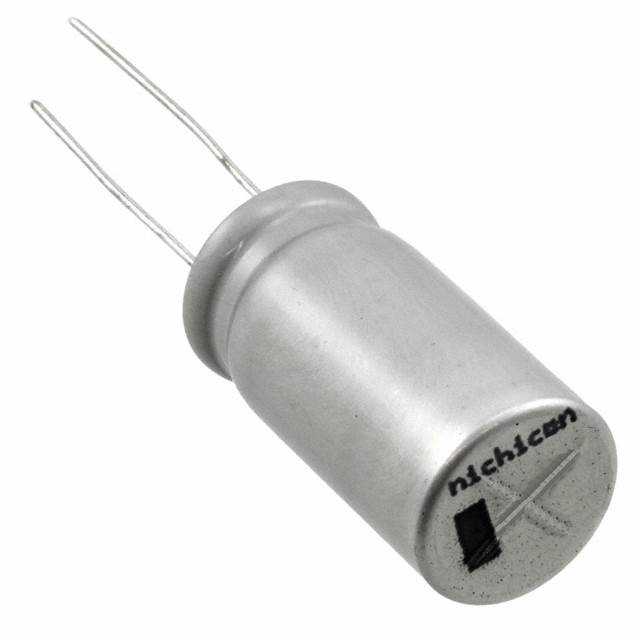

NICHICON 铝电解电容 UBX2D470MHL

UBX2D470MHL概述

    铝电解电容器 — UBX系列

    产品简介


    铝电解电容器是一种广泛应用于汽车电子及其他高可靠性要求领域的电子元件。UBX系列属于高耐温型铝电解电容器,可适用于最高工作温度达150°C的严苛环境。它们具备耐高温、大容量及长寿命等特点,适合用于高压、高频的应用场景。这些电容器主要用于汽车电子系统、工业控制、电源管理等领域,尤其是在需要高稳定性和可靠性的场合。

    技术参数


    - 工作温度范围:–55°C至+150°C(10至100V),–40°C至+150°C(160至200V),–25°C至+150°C(350至400V)
    - 额定电压范围:10V至400V
    - 额定容量范围:2.2µF至4700µF
    - 容值误差:±20%
    - 漏电流:在20°C下,1分钟后施加额定电压时,漏电流不超过0.03CV或4μA,取两者中的较大值
    - 损耗角正切(tanδ):在不同额定电压下有不同的最大值,范围为0.08至0.24
    - 阻抗比:在不同额定电压下的最大值范围为2至6
    - 兼容RoHS标准:符合2011/65/EU及(EU)2015/863指令
    - 符合AEC-Q200标准

    产品特点和优势


    - 高温耐受能力:能够在极端高温环境下正常工作,满足特定应用需求。
    - 宽广的工作电压和容量范围:提供多种型号以适应不同应用场合的需求。
    - 高性能的电容稳定性:即便在恶劣环境下也能保持稳定的电容值。
    - 高可靠性:通过严格测试,确保在复杂和高负荷条件下也能长期稳定运行。

    应用案例和使用建议


    UBX系列电容器常用于汽车电子系统的能量存储和滤波应用,如发动机控制系统、安全气囊、ABS刹车系统等。此外,它们也适用于电源管理和工业自动化设备。
    - 建议安装位置:应确保良好的散热条件,避免过热导致性能下降。
    - 使用前检查:确认电容器安装方向正确,无短路风险。

    兼容性和支持


    UBX系列电容器具备良好的兼容性,可与市面上大部分电子设备和模块配套使用。厂商提供详细的安装指南和技术支持服务,帮助客户顺利集成到设计中。

    常见问题与解决方案


    1. 问题:电容器长时间使用后出现漏电流增大。
    - 解决方案:检查电路连接是否正确,更换损坏的元件,并确保良好的散热环境。

    2. 问题:在高温环境中电容器电容值变化过大。
    - 解决方案:考虑使用更高耐温等级的电容器型号,或加强散热措施。

    总结和推荐


    UBX系列铝电解电容器凭借其出色的高温耐受能力和广泛的适用范围,在汽车电子、工业自动化和电源管理等领域表现出色。对于需要在极端环境条件下工作的应用来说,选择这款产品是明智之选。强烈推荐给需要高可靠性和高性能电容组件的用户。

UBX2D470MHL参数

参数
电容值 47μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 150°C
纹波电流 250mA@ 120Hz,375mA@ 100kHz
长*宽*高 25mm(宽度)*26.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

UBX2D470MHL厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBX2D470MHL数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBX2D470MHL UBX2D470MHL数据手册

UBX2D470MHL封装设计

查看详情并下载
Symbol
Footprint
3D Model
