UHW1V681MPD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 35V ±20% 10000h@ 105°C 1.5A@ 120Hz,2.5A@ 100kHz 通孔安装 10mm*20mm*22mm
供应商型号: UHW1V681MPD6
供应商: nichicon
标准整包数: 1400

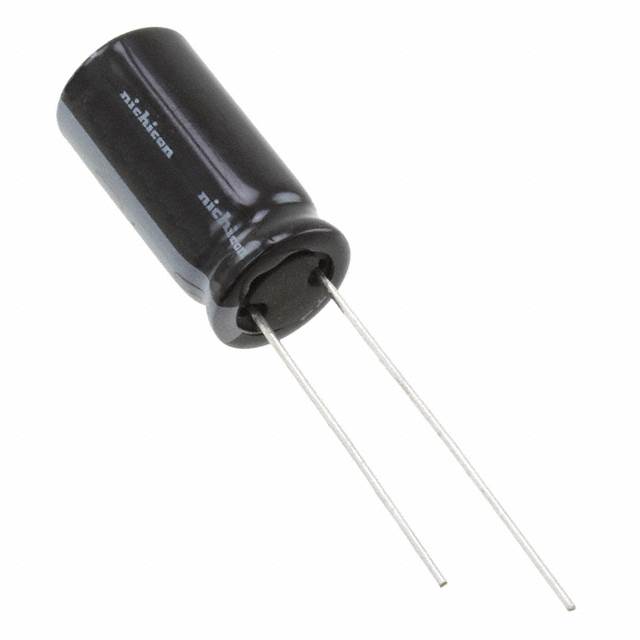

NICHICON 铝电解电容 UHW1V681MPD6

UHW1V681MPD6概述


    产品简介


    铝电解电容器是一种广泛应用于电子电路中的被动元件,用于存储电能并稳定电压。本系列的UHW型铝电解电容器具有紧凑的设计,能够在高频条件下表现出较低的阻抗,同时具备高纹波电流能力。这种电容器以其高性能、小型化设计及高可靠性著称,在消费类电子产品、工业控制设备以及汽车电子等领域中得到了广泛应用。

    技术参数


    - 额定电压范围:6.3V至100V
    - 额定电容范围:8.2µF至15,000µF
    - 温度范围:-40°C 至 +105°C
    - 频率系数:在额定纹波电流下的频率范围为120Hz至10kHz以上
    - 引脚直径:根据尺寸不同,直径范围为5.0mm至18mm
    - 封装形式:径向引脚型
    - 阻抗比:最大值随额定电压而变化
    - 符合RoHS标准:2011/65/EU 和 (EU) 2015/863

    产品特点和优势


    1. 小型化设计:相比传统型号,UHW系列在保持高容量的同时实现了更小的体积。
    2. 高纹波电流能力:适合需要处理较大电流波动的应用场景。
    3. 长期稳定性:即使在极端温度条件下也能维持良好的性能表现。
    4. 低损耗因子:确保信号传输过程中的能量损失最小化。
    5. 环保合规性:完全符合RoHS指令要求,无铅化设计。
    应用案例与使用建议
    应用案例:
    - 消费类电子产品:如平板电脑充电器、智能音箱等需要快速响应动态负载变化的产品。
    - 工业自动化设备:例如变频器中的滤波器部分。
    - 新能源汽车:车载电池管理系统中的滤波元件。
    使用建议:
    - 在选择具体型号时,需结合实际需求考虑电容器的工作电压、容量大小以及环境温度等因素。
    - 对于高频率应用场合,建议优先选用大容量且低阻抗版本以减少发热现象。
    - 安装过程中注意避免过度弯曲引脚导致焊接不良或物理损伤。
    兼容性与支持
    该系列产品与其他主流品牌的产品具有较好的互换性,在大多数情况下可以直接替代原有设计中的同类组件。此外,制造商提供了详尽的技术文档和技术支持服务,帮助客户解决开发过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后发现电容器过热 | 检查电路是否存在过流情况 |
    | 测量到的实际电容值低于标称值 | 确认是否处于正确的测试条件下 |
    | 短时间内出现泄漏电流超标 | 检查安装环境是否有湿气或其他污染源 |
    总结与推荐
    综上所述,UHW系列铝电解电容器凭借其卓越的技术指标和多样化的产品线,成为现代电子系统中不可或缺的关键元件之一。它不仅满足了对空间效率的要求,还提供了优异的电气性能和使用寿命。对于需要高性能电容器的应用场景,强烈推荐选用此系列产品。

UHW1V681MPD6参数

参数
电容值 680μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.5A@ 120Hz,2.5A@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHW1V681MPD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHW1V681MPD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHW1V681MPD6 UHW1V681MPD6数据手册

UHW1V681MPD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ ¥ 1.212
7000+ ¥ 1.1593
14000+ ¥ 1.1066
库存: 140000
起订量: 1400 增量: 1400
交货地:
最小起订量为:1400
合计: ¥ 1696.8
