UPJ1H220MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 50V ±20% 2000h@ 105°C 100mA@ 120Hz,195mA@ 10kHz 通孔安装 6.3mm*11mm*12mm
供应商型号: UPJ1H220MED
供应商: 国内现货
标准整包数: 200

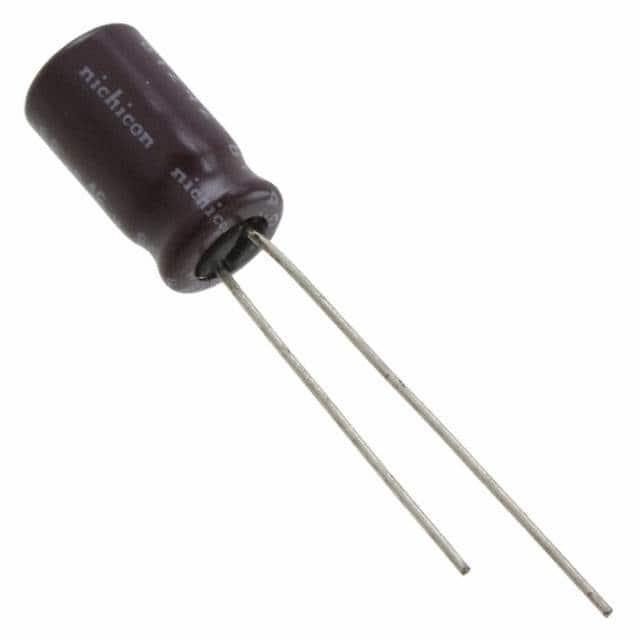

NICHICON 铝电解电容 UPJ1H220MED

UPJ1H220MED概述


    产品简介


    UPJ铝电解电容器是一种低阻抗、高可靠性的铝电解电容器,适用于开关电源供应。这类电容器具有优异的性能和可靠性,在额定电压条件下能承受长达5000小时的负载寿命(+105˚C)。较小尺寸的型号则分别能承受3000小时和2000小时的负载寿命。这些电容器符合E12系列标准,并且遵循RoHS指令,确保环保合规性。

    技术参数


    UPJ铝电解电容器的关键技术规格如下:
    - 温度范围:-55至+105˚C(6.3至100V),-40至+105˚C(160至400V),-25至+105˚C(450V)。
    - 额定电压范围:6.3至450V。
    - 额定电容范围:1至15000µF。
    - 电容公差:±20%(120Hz,20˚C)。
    - 漏电流:在额定电压下的1分钟内,漏电流不大于0.03CV或4µA(取较大者)。
    - 损耗角正切(tan δ):在不同电压和频率条件下的最大值见下表:

    | 额定电压 (V) | tan δ (MAX.) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63至100 | 0.08 |
    | 160至350 | 0.20 |
    | 400至450 | 0.25 |

    产品特点和优势


    UPJ铝电解电容器的优势在于其低阻抗和高可靠性,能够承受长时间的高温运行。此外,它们还具备出色的频率响应特性,适合各种高频应用场合。特别值得注意的是,这些电容器的使用寿命长,并符合RoHS指令,因此对环保有积极贡献。

    应用案例和使用建议


    应用案例
    UPJ铝电解电容器广泛应用于开关电源、直流电源及各种电子设备中。例如,在一个典型的开关电源系统中,UPJ电容器可以有效地平滑输出电压,提升系统的稳定性和效率。
    使用建议
    为了优化UPJ电容器的应用效果,建议:
    1. 确保安装位置通风良好,避免过热。
    2. 按照制造商推荐的使用环境和负载条件进行操作。
    3. 定期检查电容器的工作状态,及时更换已达到使用寿命的产品。

    兼容性和支持


    UPJ铝电解电容器设计为与多种电子设备和系统兼容。制造商提供详尽的技术文档和售后服务支持,以确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 问:UPJ电容器的漏电流如何控制?
    - 解答:可以通过减少电容器所受的外部应力,如电压波动和工作温度来控制漏电流。按照制造商规定的使用条件操作可以显著降低漏电流。
    2. 问:如何检查电容器的使用寿命?
    - 解答:定期进行绝缘电阻测试和容量测量,如果发现容量显著下降或绝缘电阻异常,则需要考虑更换电容器。
    3. 问:电容器长时间暴露在高温环境下会影响性能吗?
    - 解答:长时间高温运行可能会加速电容器老化。应尽量避免电容器长期在极端高温环境中工作,并采用适当的散热措施。

    总结和推荐


    综上所述,UPJ铝电解电容器凭借其低阻抗、高可靠性和广泛的温度适应性,成为开关电源及其他电子设备的理想选择。这些特性使其在市场上具有较强的竞争力。根据上述分析,我们强烈推荐使用这些电容器,尤其是在那些需要高稳定性和平滑电压输出的应用场景中。

UPJ1H220MED参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 100mA@ 120Hz,195mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*11mm*12mm
安装方式 通孔安装
应用等级 通用级
零件状态 最后售卖
包装方式 散装

UPJ1H220MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1H220MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1H220MED UPJ1H220MED数据手册

UPJ1H220MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
