UVZ2G4R7MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 400V ±20% 2000h@ 105°C 50mA@ 120Hz,80mA@ 10kHz 通孔安装 10mm*16mm*17.5mm
供应商型号: 647-UVZ2G4R7MPD
供应商: Mouser
标准整包数: 1

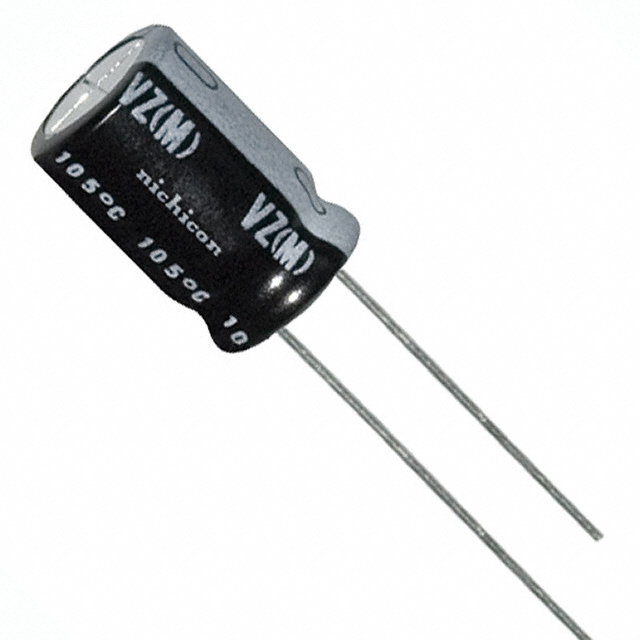

NICHICON 铝电解电容 UVZ2G4R7MPD

UVZ2G4R7MPD概述


    产品简介


    铝电解电容器是一种广泛应用于电力电子领域的关键元件,具有大容量和低成本的优势。CAT.8100D VZ系列是其中一款具备宽温范围和高可靠性的铝电解电容器,其型号命名系统采用简单直观的方式标注电压和电容值。此系列产品通过RoHS认证,符合环保标准,适用于多种严苛的工作环境。其径向引脚设计适合焊接安装,为各种电子电路提供稳定的支持。
    主要功能:储能、滤波、稳压及信号耦合等。
    应用领域:工业控制、汽车电子、消费电子、通信设备及医疗设备等。

    技术参数


    | 参数项 | 范围或描述 |

    | 工作温度范围 | –55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 0.1µF 至 33000µF |
    | 容量公差 | ±20% |
    | 漏电流 | CV ≤ 1000μF 时,I = 0.1CV+40μA 或更小;CV > 1000μF 时,I = 0.04CV+100μA 或更小(120Hz @ 20°C) |
    | 损耗角正切值(tan δ) | 最大值:额定电压6.3V时0.28;最大值:额定电压450V时0.25(120Hz @ 20°C) |
    | 温度稳定性 | –25°C 至 +105°C |
    | 耐久性 | 恒温老化试验(1000小时@105°C),后恢复至20°C,符合耐久特性要求 |
    | 储存寿命 | 在105°C无负载存储1000小时后,仍可满足性能指标 |

    产品特点和优势


    1. 宽温范围:–55°C至+105°C的工作温度范围,使其适应极端环境条件,特别适合工业和汽车应用。
    2. 高可靠性:通过严格的耐久性和存储寿命测试,确保长期运行的稳定性。
    3. 小型化设计:尺寸与VR系列相当,但支持更高的温度范围,减少占用空间。
    4. 绿色环保:符合RoHS指令,减少对环境的影响。
    这些特点使其在严苛环境中表现出色,同时兼具成本效益。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于储能和滤波功能,保证供电系统的平稳运行。
    - 电动汽车动力系统:宽温范围适应电池管理系统。
    - 通信基站电源模块:滤波和储能功能确保设备运行正常。
    使用建议
    - 在高温环境下需注意散热设计,以避免过热导致性能下降。
    - 使用过程中定期检查漏电流,确保符合规范。
    - 超过额定工作温度或电压可能会缩短使用寿命,需谨慎操作。

    兼容性和支持


    VZ系列电容器支持与同类产品互换,并能很好地与主流电子系统兼容。厂商提供详尽的技术文档和支持服务,包括故障排除和维护指导。此外,技术支持团队可在必要时协助解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 检查电路设计,确保符合额定电压范围。 |
    | 温度超过限制 | 改善散热设计或降低环境温度。 |
    | 出现异常噪音 | 检查安装是否稳固,必要时更换新电容器。 |

    总结和推荐


    CAT.8100D VZ系列铝电解电容器凭借其宽温范围、高可靠性、小型化设计和绿色环保特点,成为工业、汽车和消费电子领域的理想选择。其技术参数优异,且在多应用场景下表现稳定,适合作为长期运行的储能和滤波元件。对于需要严苛环境适应能力的项目,强烈推荐此系列产品。
    推荐指数:★★★★★

UVZ2G4R7MPD参数

参数
电容值 4.7μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 50mA@ 120Hz,80mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 10mm*16mm*17.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVZ2G4R7MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ2G4R7MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ2G4R7MPD UVZ2G4R7MPD数据手册
