首页  >  产品百科  >  UHV1C101MDD1TA

UHV1C101MDD1TA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 16V ±20% 5000h@ 105°C 144mA@ 120Hz,360mA@ 100kHz 通孔安装 5mm*11mm*12.5mm
供应商型号:
供应商:
标准整包数: 0

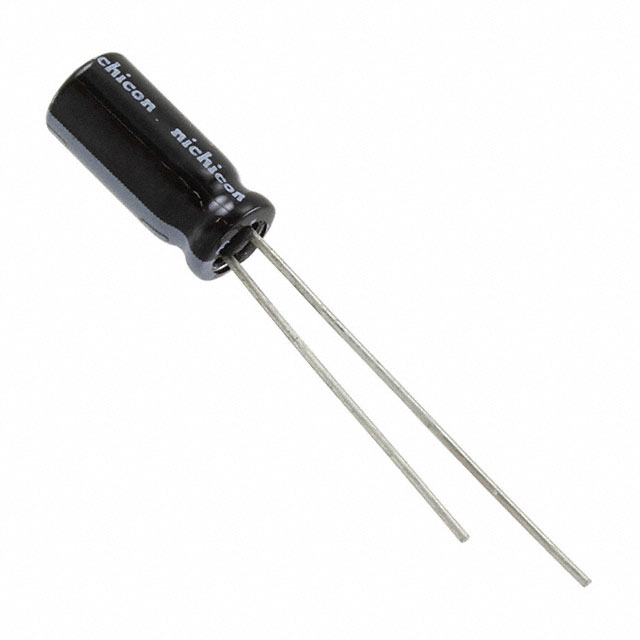

NICHICON 铝电解电容 UHV1C101MDD1TA

UHV1C101MDD1TA概述

    铝电解电容器——UHV系列

    产品简介


    铝电解电容器是广泛应用于各种电子设备中的关键部件,用于平滑电源电压和耦合信号。UHV系列的铝电解电容器具有高纹波电流、低阻抗的特点,在高频范围内表现尤为出色。其小型化设计使得在有限空间内也能实现高效能的应用,完全符合RoHS标准(2011/65/EU),确保环保合规。

    技术参数


    - 额定电压范围:6.3V至35V
    - 额定电容范围:47µF至8200µF
    - 温度范围:-40°C至+105°C
    - 漏电流:在室温下施加额定电压2分钟后,漏电流不超过0.01CV或3µA,以较大者为准
    - 损耗角正切(tan δ):最大值在20°C下为0.05至0.18之间,电容超过1000µF时,每增加1000µF增加0.02
    - 纹波电流:最大值在105°C下为5Arms至10Aarms之间
    - 耐久性:在DC偏压加额定纹波电流的情况下,经过6000小时后(对于直径小于等于6.3mm的产品为5000小时),峰值电压不超过额定电压,电容变化在初始值的±25%以内
    - 阻抗比:ZT/Z20的最大值在不同电压等级下为2至3

    产品特点和优势


    UHV系列铝电解电容器的主要特点是:
    - 低阻抗:尤其在高频范围内的优异表现
    - 高纹波电流承受能力
    - 小巧的外形设计:适应于空间受限的设计
    - 符合环保标准:RoHS认证
    这些特点使其非常适合应用于高频开关电源、计算机电源适配器和消费电子等领域,显著提升了设备的可靠性和性能。

    应用案例和使用建议


    UHV系列铝电解电容器常用于以下场景:
    - 高频开关电源:用于滤波和稳压,提高效率和稳定性
    - 计算机电源适配器:作为主控电路的储能元件
    - 消费电子:如手机充电器、LED照明设备等
    使用建议:
    - 在设计时需考虑电容器的工作频率和负载情况,选择合适的电容和电压等级
    - 确保散热设计良好,避免因过热导致电容器寿命缩短

    兼容性和支持


    UHV系列铝电解电容器与其他标准的电子元件和设备具有良好的兼容性。制造商提供全面的技术支持和维护服务,包括但不限于产品咨询、技术支持、售后服务等。

    常见问题与解决方案


    - 问题一:电容器发热严重
    - 解决方法:检查电路设计,确保适当的散热措施,降低纹波电流或提高电容器额定电压等级
    - 问题二:纹波电流超标
    - 解决方法:调整电路参数,选择合适的电容器型号,减小输入电压纹波

    总结和推荐


    总体而言,UHV系列铝电解电容器凭借其出色的低阻抗和高纹波电流承受能力,在高频和高温环境下表现卓越。其小巧的设计和良好的兼容性也使得其成为众多应用场景的理想选择。强烈推荐在需要高性能铝电解电容器的项目中使用UHV系列产品。

UHV1C101MDD1TA参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 144mA@ 120Hz,360mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UHV1C101MDD1TA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1C101MDD1TA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1C101MDD1TA UHV1C101MDD1TA数据手册

UHV1C101MDD1TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
