UPS1V4R7MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 35V ±20% 2000h@ 105°C 160mA@ 100kHz,27.2mA@ 120Hz 通孔安装 5mm*11mm*12.5mm
供应商型号: N-UPS1V4R7MDD1TD
供应商: 云汉优选
标准整包数: 1

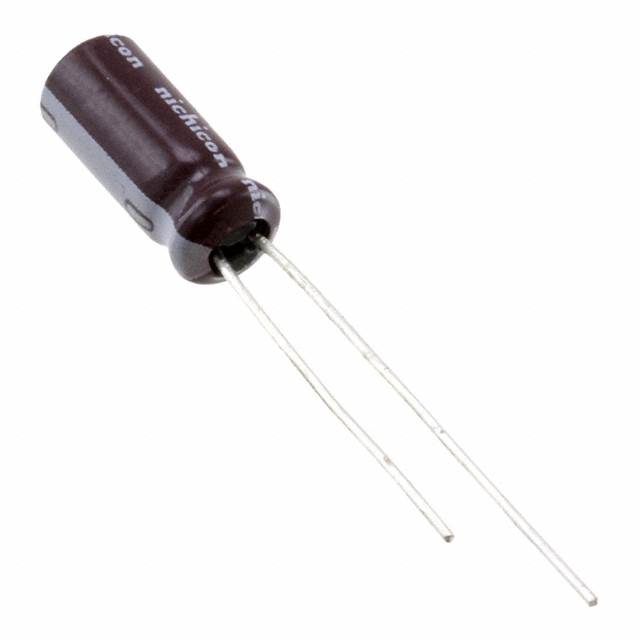

NICHICON 铝电解电容 UPS1V4R7MDD1TD

UPS1V4R7MDD1TD概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于各种电源设备中,如开关电源和不间断电源系统(UPS)。它们具有高容量、低阻抗和紧凑设计的特点,使其成为现代电子设备中不可或缺的一部分。本手册将详细介绍其主要功能和应用领域。

    2. 技术参数


    - 类别温度范围:-55至+105℃(6.3至100V),-40至+105℃(160至400V),-25至+105℃(450V)
    - 额定电压范围:6.3至450V
    - 额定容量范围:0.47至15000µF
    - 容差:±20%(120Hz,20℃)
    - 泄漏电流:在20℃下施加额定电压1分钟后,泄漏电流不超过0.03CV或4μA,取较高值
    - 损耗角正切(tan δ):
    - 6.3V:最大0.24
    - 10V:最大0.20
    - 16V:最大0.16
    - 25V:最大0.14
    - 35V:最大0.12
    - 50V:最大0.10
    - 63V:最大0.09
    - 100V:最大0.08
    - 160至250V:最大0.15
    - 315至350V:最大0.20
    - 400至450V:最大0.25
    - 阻抗比:
    - 额定电压:6.3至100V和160至450V
    - 频率系数:额定纹波电流随频率变化,不同频率下纹波电流值不同
    - 环境条件:符合RoHS指令(2011/65/EU,(EU)2015/863)

    3. 产品特点和优势


    - 宽温范围:可在极端温度环境下正常工作,适用于各种恶劣环境。
    - 低阻抗:提供更低的阻抗,适合开关电源和高频应用。
    - 高可靠性:通过严格的质量测试和验证,确保长期稳定运行。
    - 小体积:采用小型化设计,节省空间,便于集成到各种电子设备中。

    4. 应用案例和使用建议


    - 应用案例:适用于开关电源、不间断电源系统(UPS)、计算机、通信设备、消费电子产品等领域。
    - 使用建议:确保电容器安装位置远离高温源和机械振动,以减少外部因素对电容器的影响。同时,在使用过程中定期检查电容器的状态,及时更换失效电容器。

    5. 兼容性和支持


    - 兼容性:可与其他标准电气连接件兼容,确保系统整体兼容性。
    - 支持和服务:制造商提供详尽的技术支持和售后服务,包括安装指导、故障诊断和维修服务。用户手册详细说明了产品的安装步骤和维护方法。

    6. 常见问题与解决方案


    - 问题1:电容器工作时发热严重。
    - 解决方案:检查电容器的工作环境是否过热,调整散热措施;检查电容器是否超负荷工作,根据需求选择合适的电容器型号。
    - 问题2:电容器出现漏电现象。
    - 解决方案:检查电路是否存在短路或过载情况;更换损坏的电容器;检查电路板是否有灰尘或其他异物导致漏电。

    7. 总结和推荐


    综上所述,这款铝电解电容器凭借其宽温范围、低阻抗、高可靠性和小体积等优点,在各种应用场景中表现出色。推荐用于需要高容量和低阻抗的开关电源和不间断电源系统中。希望以上内容能帮助您更好地了解和使用这款电容器。

UPS1V4R7MDD1TD参数

参数
电容值 4.7μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 160mA@ 100kHz,27.2mA@ 120Hz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPS1V4R7MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1V4R7MDD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1V4R7MDD1TD UPS1V4R7MDD1TD数据手册

UPS1V4R7MDD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.053 ¥ 0.4505
库存: 2176
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 901
