UBW1H221MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 50V ±20% 2000h@ 135°C 465mA@ 120Hz 通孔安装 10mm*20mm*22mm
供应商型号: UBW1H221MPD
供应商: nichicon
标准整包数: 1400

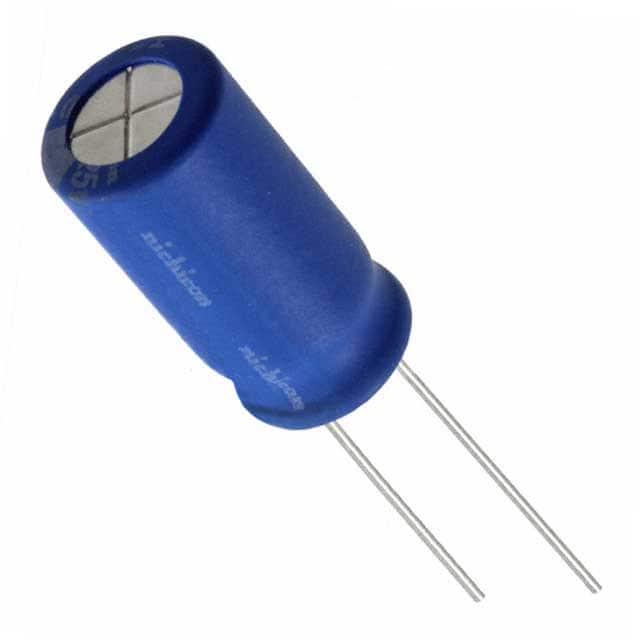

NICHICON 铝电解电容 UBW1H221MPD

UBW1H221MPD概述

    铝电解电容器 CAT.8100H 技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键元件。CAT.8100H 系列的铝电解电容器专为高可靠性需求设计,适用于汽车电子、工业控制等领域。该系列产品具有较高的耐热性、稳定性和可靠性,能够在苛刻的工作环境中提供稳定的性能表现。

    技术参数


    以下是CAT.8100H系列铝电解电容器的技术规格和性能参数:
    - 额定电压范围:10 V 至 100 V
    - 额定电容范围:4.7 µF 至 4700 µF
    - 温度范围:-55°C 至 +135°C
    - 容差:±20%(120 Hz, 20°C)
    - 泄漏电流:不超过 0.03CV 或 4 µA(两者中较大者)
    - 损耗角正切(tan δ):
    - 10 V:0.20
    - 16 V:0.16
    - 25 V:0.14
    - 35 V:0.12
    - 50 V:0.10
    - 63 V:0.10
    - 80 V:0.08
    - 100 V:0.08
    - 使用寿命:在+135°C环境下,寿命可达1000至3000小时
    - 符合标准:RoHS指令(2011/65/EU)、AEC-Q200

    产品特点和优势


    1. 高可靠性:能在+135°C高温下承受1000至3000小时的负载寿命。
    2. 适应性强:适用于汽车电子系统等重负荷场合。
    3. 环保材料:采用无铅焊料和聚烯烃套管,符合RoHS标准。
    4. 卓越的稳定性:在极端温度范围内表现出色,确保长期稳定运行。

    应用案例和使用建议


    - 应用案例:CAT.8100H系列铝电解电容器广泛用于汽车电子控制单元(ECU)、电池管理系统(BMS)、电源管理电路等。这些设备需要在高温和高压环境下工作,因此需要具备高可靠性的电容器来确保系统的正常运行。
    - 使用建议:在安装时,请注意电容器的方向,并确保引脚焊接牢固。在长时间连续工作的情况下,建议定期检查电容器的外观和性能,以确保其正常工作。

    兼容性和支持


    - 兼容性:CAT.8100H系列电容器与主流电子设备和电路板高度兼容,可用于各种类型的PCB设计。
    - 支持:制造商提供详细的安装指南和技术支持服务,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:电容器在长时间使用后出现性能下降。
    - 解决方案:检查电容器的额定电压和电容值是否与实际使用情况匹配。如果需要,可以更换符合要求的新电容器。
    - 问题2:电容器的泄漏电流过高。
    - 解决方案:检查电容器的工作环境是否符合规定,确认是否存在过热现象。如果发现问题,可能需要更换更合适的电容器。
    - 问题3:电容器外观损坏。
    - 解决方案:立即停止使用损坏的电容器,并进行更换。请勿继续使用已损坏的产品,以免引发安全事故。

    总结和推荐


    CAT.8100H系列铝电解电容器以其高可靠性、优异的稳定性和广泛的应用范围而著称。对于需要在高温和高可靠性环境下工作的电子设备,该系列产品是理想的选择。此外,制造商提供的详细技术文档和支持服务也使得这款电容器更加易于使用和维护。
    综上所述,强烈推荐使用CAT.8100H系列铝电解电容器。它不仅能够满足大多数应用场景的需求,还能为您的项目带来额外的安全性和可靠性保障。

UBW1H221MPD参数

参数
电容值 220μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 465mA@ 120Hz
工作寿命 2000h@ 135°C
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBW1H221MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBW1H221MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBW1H221MPD UBW1H221MPD数据手册

UBW1H221MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
