UPW1C470MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 16V ±20% 2000h@ 105°C 180mA@ 100kHz,54mA@ 120Hz 通孔安装 5mm*11mm*12.5mm
供应商型号: 493-11386-3-ND
供应商: Digi-Key
标准整包数: 2000

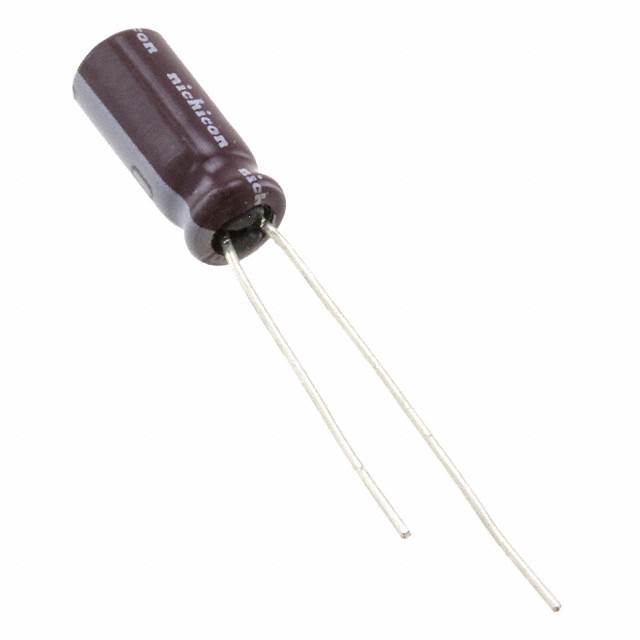

NICHICON 铝电解电容 UPW1C470MDD1TD

UPW1C470MDD1TD概述

    铝电解电容器UPW技术手册

    产品简介


    铝电解电容器UPW是专门为开关电源设计的微型化、低阻抗且高可靠性的电容器。相比于传统型号UPM,UPW具有更小的封装尺寸和更低的阻抗。此外,UPW具备优良的耐久性,在承受2000至8000小时的长时间负载后仍能保持稳定性能。UPW电容器符合RoHS标准(2011/65/EU, (EU)2015/863),并通过了AEC-Q200认证。

    技术参数


    | 参数 | 描述 |

    | 额定电压范围 | 6.3 V 至 450 V |
    | 额定电容范围 | 0.47 µF 至 15000 µF |
    | 容差 | ±20%(120 Hz, 20°C) |
    | 漏电流 | 0.03CV 或 4 µA,以较大者为准 |
    | tan δ 最大值 | 见图表 |
    | 温度稳定性 | -55°C 至 +105°C (-40°C 至 +105°C,160V至450V;-25°C 至 +105°C,450V) |
    | 寿命 | 按照JIS C 5101-4规范进行测试 |
    | 存储寿命 | 在105°C下储存1000小时后进行额定电压测试,达到预期寿命指标 |
    | 频率系数 | 额定纹波电流的频率系数 |
    | 额定纹波电流 | 见图表 |

    产品特点和优势


    - 小型化和低阻抗:相比其他型号,UPW具备更小的封装尺寸和更低的阻抗,适合于紧凑型电路板的设计。
    - 高可靠性:经过长时间负载测试(2000至8000小时),确保其在严苛环境下也能提供稳定性能。
    - 合规性:UPW电容器符合RoHS和AEC-Q200认证标准,满足环保要求和汽车级应用需求。
    - 温度适应性强:能够在广泛的温度范围内正常工作,从-55°C到+105°C。

    应用案例和使用建议


    - 开关电源:UPW广泛应用于各种类型的开关电源中,如直流-直流转换器、逆变器等。
    - 高频电路:在需要处理高频信号的应用中,UPW凭借其优异的频率响应特性表现突出。
    - 储能应用:作为储能单元,UPW能够提供稳定的能量输出,适用于UPS系统、电池充电器等场合。

    使用建议:
    - 为了保证最佳性能,在设计电路时需注意匹配合适的电容和纹波电流参数。
    - 储存时请确保环境温度不超过105°C,避免长时间高温导致性能下降。

    兼容性和支持


    UPW电容器与多种类型的电子设备和其他电子元器件兼容。制造商提供了详尽的技术文档和在线技术支持,客户可以通过联系厂商获取更多关于产品的安装指南和维护资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流超标 | 检查是否存在过载现象,调整工作条件 |
    | 额定电压不符合 | 确认实际电压是否在额定电压范围内,如超出则更换适合型号 |
    | 电容值变化较大 | 可能由于老化或环境因素造成,建议更换新电容器 |
    | 工作温度过高 | 检查散热情况,确保良好的通风或采取主动冷却措施 |

    总结和推荐


    综上所述,UPW铝电解电容器以其独特的技术参数和出色的应用表现,在电子行业中展现出显著的优势。其优秀的稳定性、可靠的使用寿命及合规性使其成为开关电源、高频电路等领域不可或缺的元器件。鉴于其出色的性能和广泛的适用范围,强烈推荐此款产品给寻求高性能电容解决方案的工程师和技术采购人员。

UPW1C470MDD1TD参数

参数
电容值 47μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 180mA@ 100kHz,54mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UPW1C470MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1C470MDD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1C470MDD1TD UPW1C470MDD1TD数据手册

UPW1C470MDD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0735 ¥ 0.6149
4000+ $ 0.0679 ¥ 0.5683
6000+ $ 0.0651 ¥ 0.5444
10000+ $ 0.0618 ¥ 0.5173
14000+ $ 0.0599 ¥ 0.501
库存: 16000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1229.8
